Druckansicht Gildemeister GMX 200 linear
| CNC Fräs- und Drehzentrum | |
| Maschinentyp: | Dmg GMX 200 Linear |

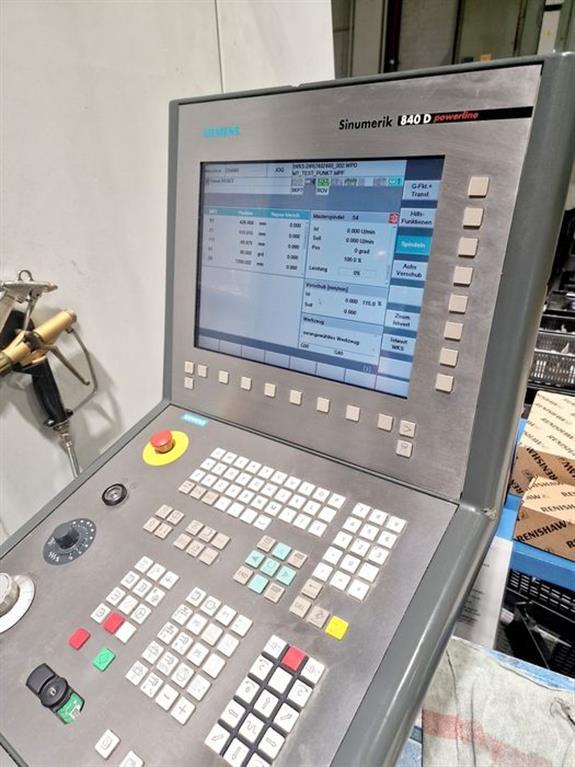

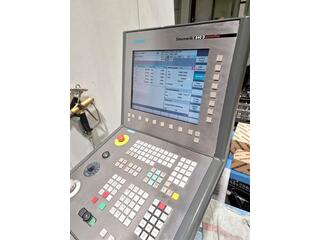

| Steuerung: | Siemens 840 D Powerline |
| Baujahr: | 2004 |
| Betriebsstunden: [h] | 48.000 |
| Spindellaufstunden: [h] | 15.500 |
| Id | 14769 |
Technische Daten
| Max. Drehlänge: [mm] | 1.000 |
| Drehdurchmesser: [mm] | 400 |
| Max. Dreh-Ø über Bett: [mm] | 560 |
| Stangendurchlaß: [mm] | 65 |
| Spitzenweite: [mm] | 1.070 |

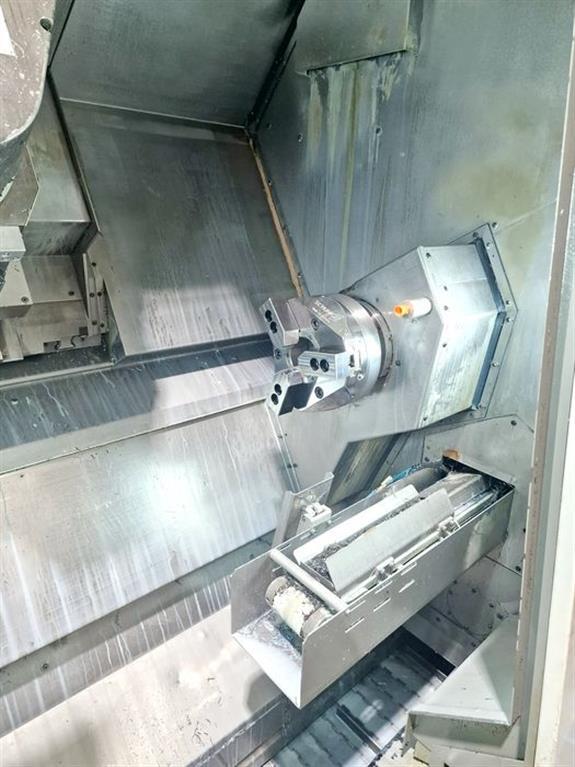

| Hauptspindel | |
| C-Achse | |
| Drehzahlbereich: [1/min.] | 0 - 5000 |
| Antriebsleistung: [kW] | 25 / 37 |
| Drehmoment: [Nm] | 750 |
| Gegenspindel | |
| Drehzahlbereich: [1/min.] | 0 - 5.000 |
| Antriebsleistung: [kW] | 25 / 37 |
| Verfahrwege: | |
| X-Achse: [mm] | 485 |
| Y-Achse: [+/- mm] | 80 |
| Z-Achse: [mm] | 1.070 |
| Eilgang: (X/Y/Z) [m/min.] | 40 / 24 / 70 |

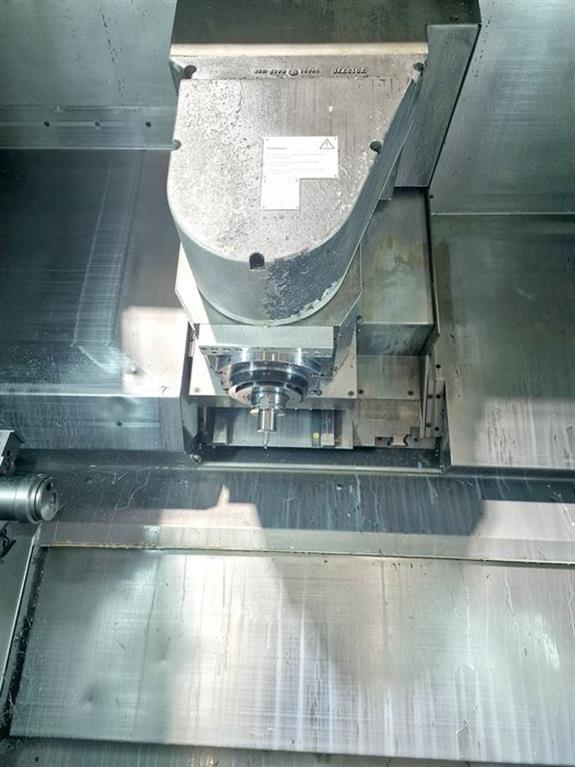

| CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
| Drehzahlbereich: [1/min.] | 12.000 |
| Werkzeugaufnahme: | HSK 63 |
| B-Achse | + / - 120° |
| Werkzeugwechsler | |
| Werkzeugplätze: | 46 |
| Maschinengewicht: [kg] | ca. 15.000 |
| Platzbedarf (LxWxH): [m] | 8 x 4,5 x 3,1 |
Ausstattungsmerkmale

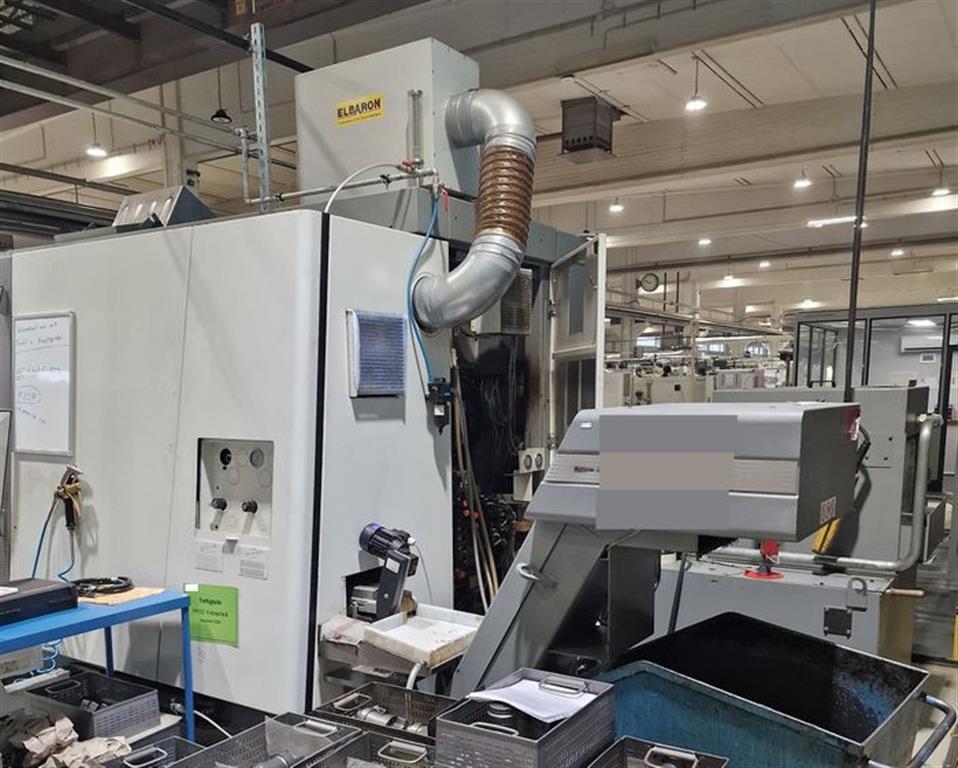

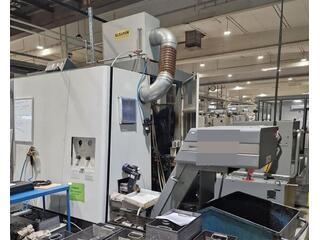

| Späneförderer | |

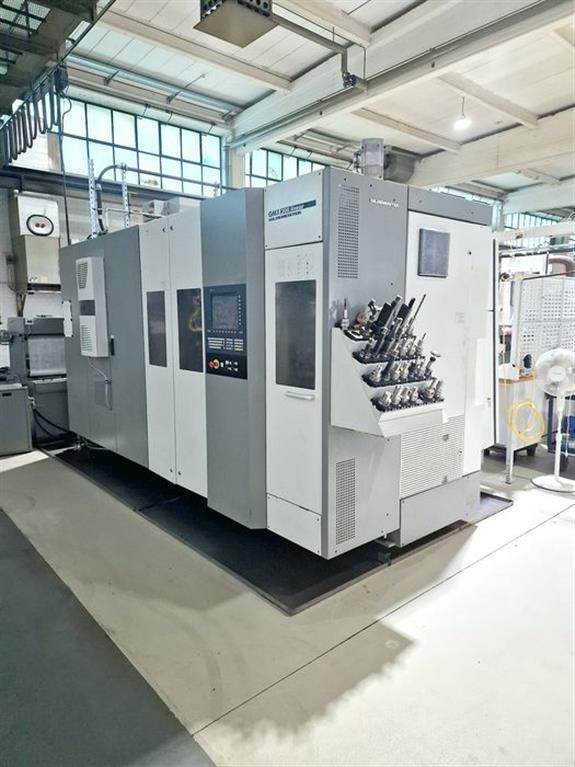

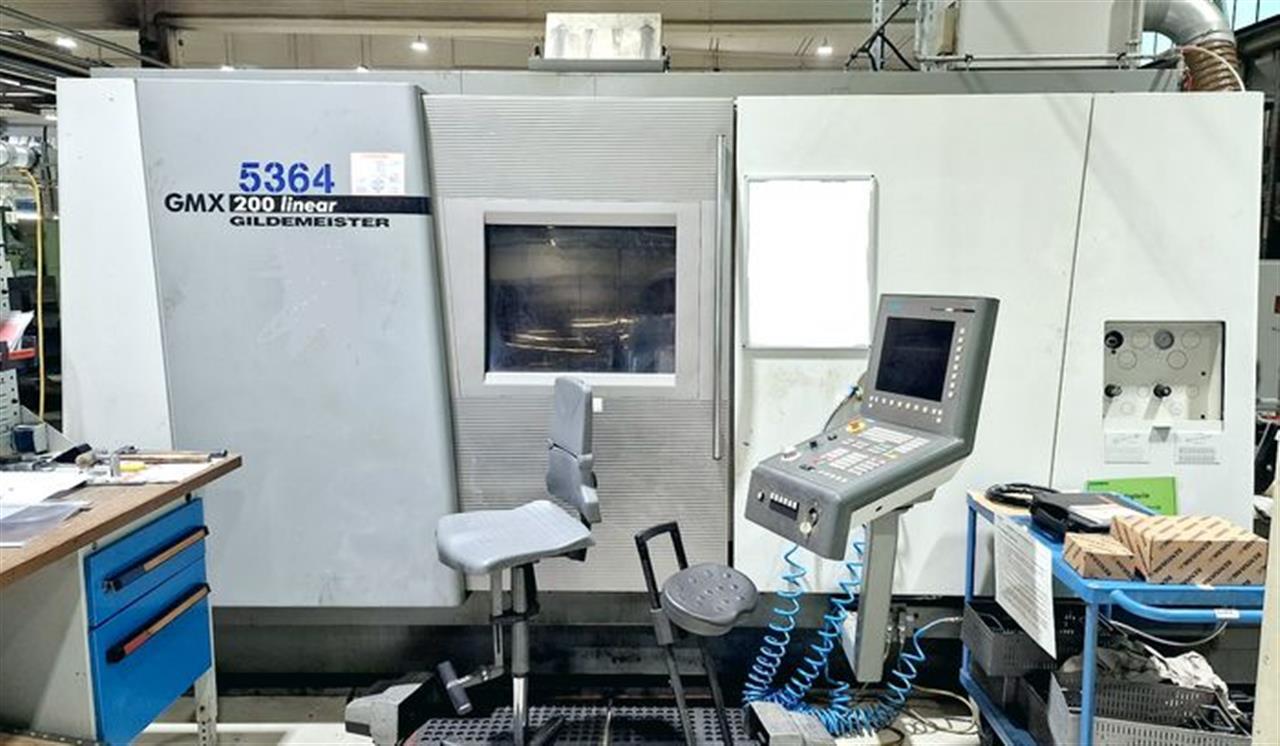

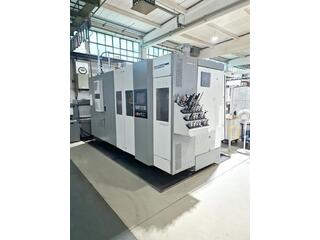

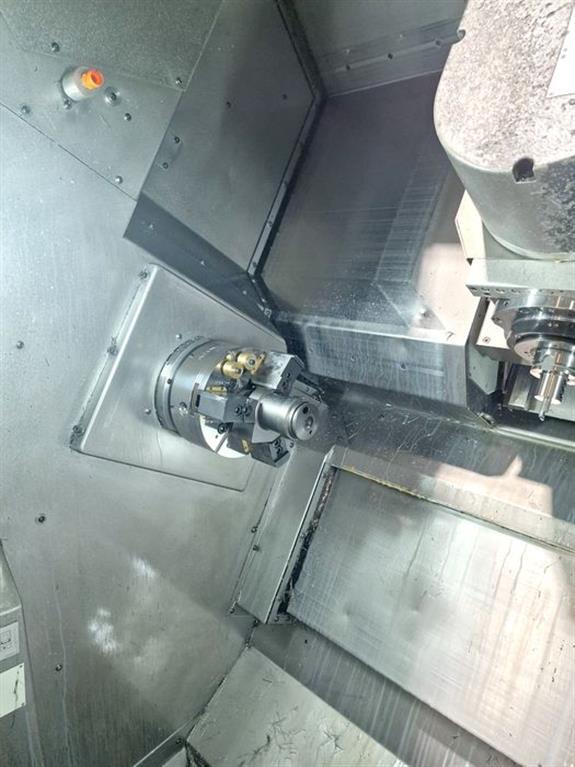

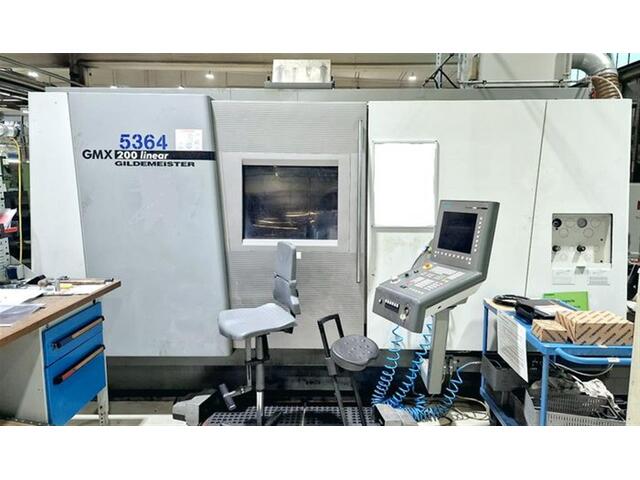

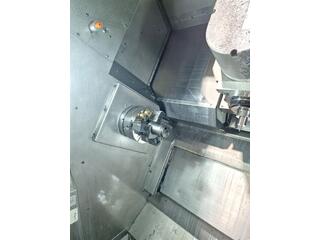

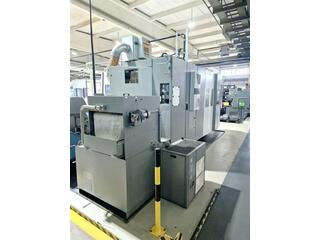

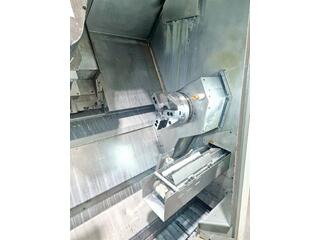

Bilder
