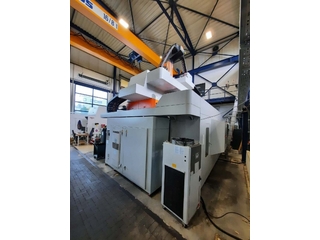

Druckansicht KEN Compact B - 2522
| Universal Bearbeitungszentrum | |
| Maschinentyp: | KEN Compact B - 2522 |

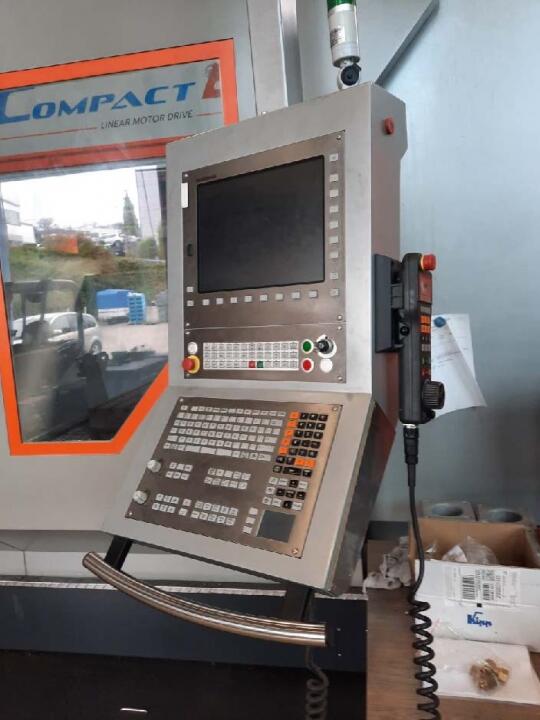

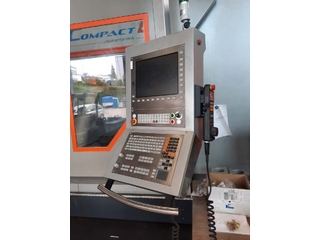

| Steuerung: | Heidenhain TNC 640 |
| Baujahr: | 2018 |
| Inbetriebnahme: | 2019 |

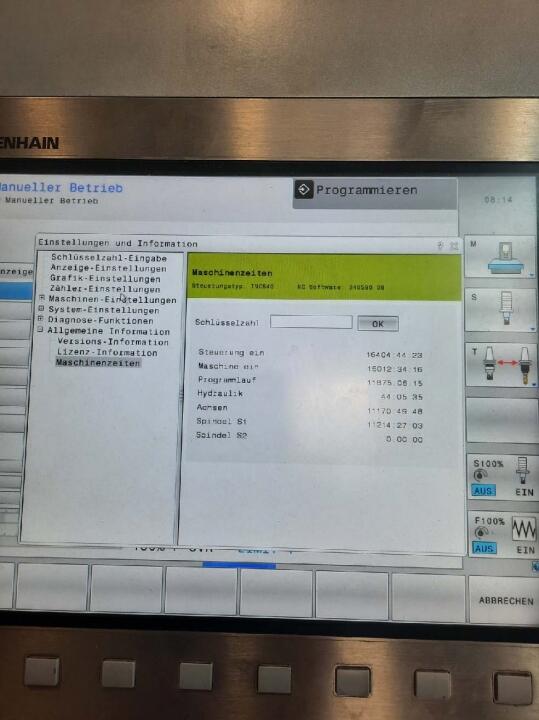

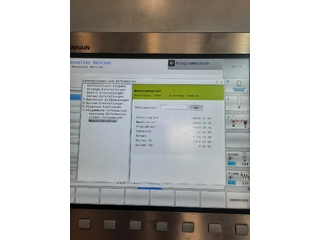

| Betriebsstunden: [h] | 16.012 |
| Spindellaufstunden: [h] | 11.875 (Programmlauf) |
| Verfügbar ab: | sofort / now |
| Id | 14652 |
Jetzt anfragen
Technische Daten
| 5-Achsen-Simultan | |
| Verfahrwege: | |
| X-Achse: [mm] | 2.500 |
| Y-Achse: [mm] | 2.200 |
| Z-Achse: [mm] | 1.250 |
| B-Achse | |
| C-Achse | |
| Schwenkkopf | |
| Eilgang: (X/Y/Z) [m/min.] | 60 / 60 / 50 |
| Anzahl gesteuerter Achsen: | 5, simultan |
| Abstand zwischen den Säulen: 3.225 mm | |

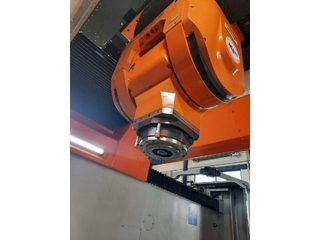

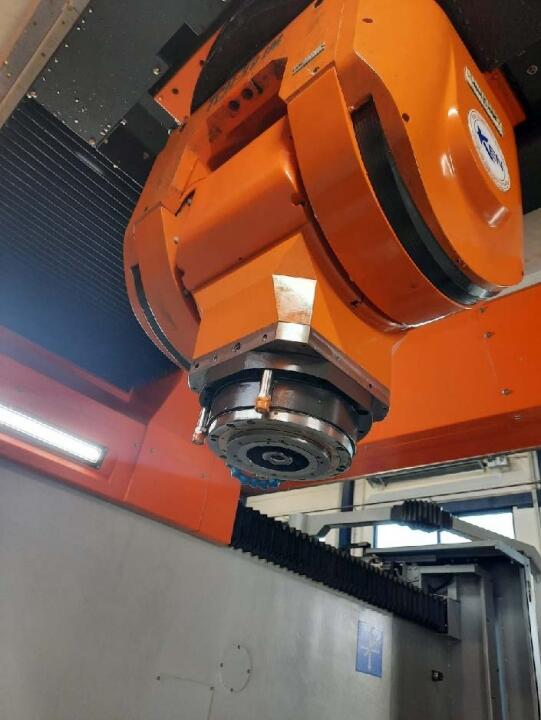

| Spindeltyp: | TCH-19IM, 2-Acchsen-Fräskopf |
| Abstand Tischoberfläche - Spindelnase: [mm] | 250 - 1.500 |
| Drehzahlbereich: [1/min.] | 1 - 15.000 |
| Antriebsleistung: [kW] | Linearmotor |
| Max. Werkstück Gewicht: [kg] | 16.000 |
| Werkzeugaufnahme: | HSK 100 |

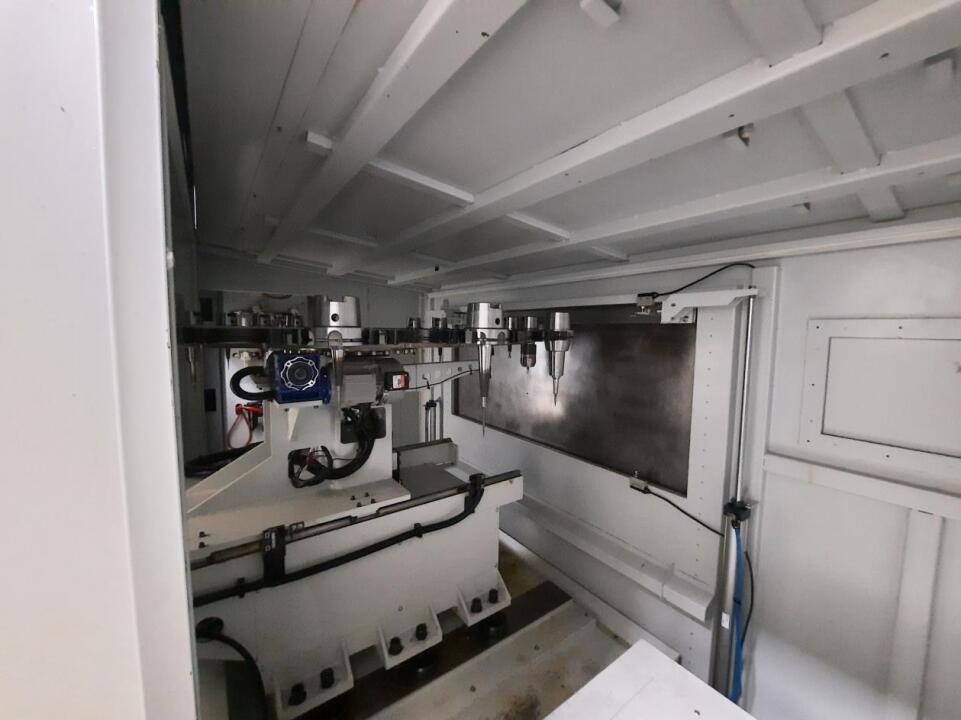

| Werkzeugwechsler | |
| Werkzeugplätze: | 30 |
| Werkzeugdurchmesser: [mm] | 75 |
| Werkzeuglänge: [mm] | 350 |
| Max. Werkzeuggewicht: [kg] | 8 |

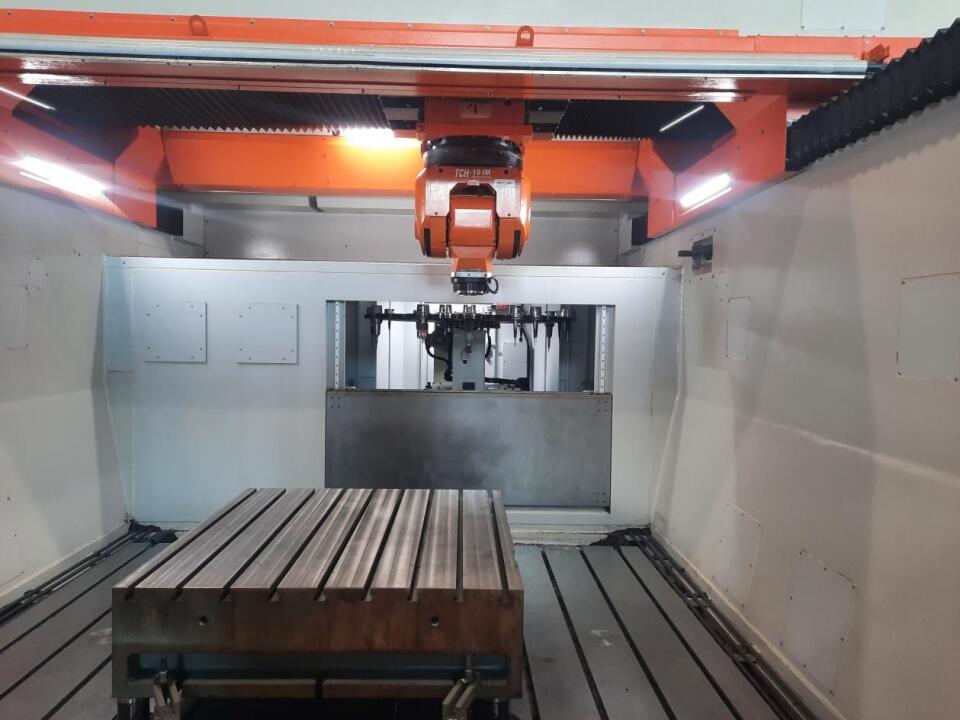

| Tischgröße: [mm] | 2.500 x 2.500 |
| T-slot size (width): 22 | |
| Max. Tischlast: [kg] | 4.000 |
| Platzbedarf (LxWxH): [m] | 5,900 x 6,139 x 5,980 |
Ausstattungsmerkmale
| Innenkühlung (IKZ): [bar] | 65 |
| Kühlmitteltank: [l] | |
| Späneförderer | |
| Betriebsart | Schlichten |
| KSS: vorhanden | |
| Druckluft: ja | |
| Linearmotortechnik |

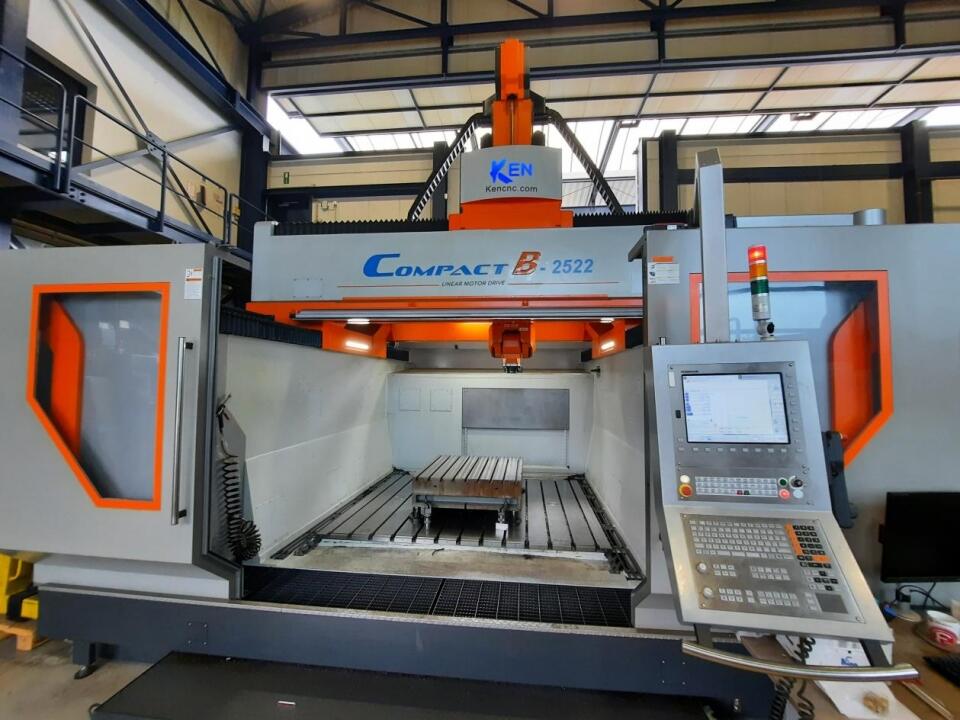

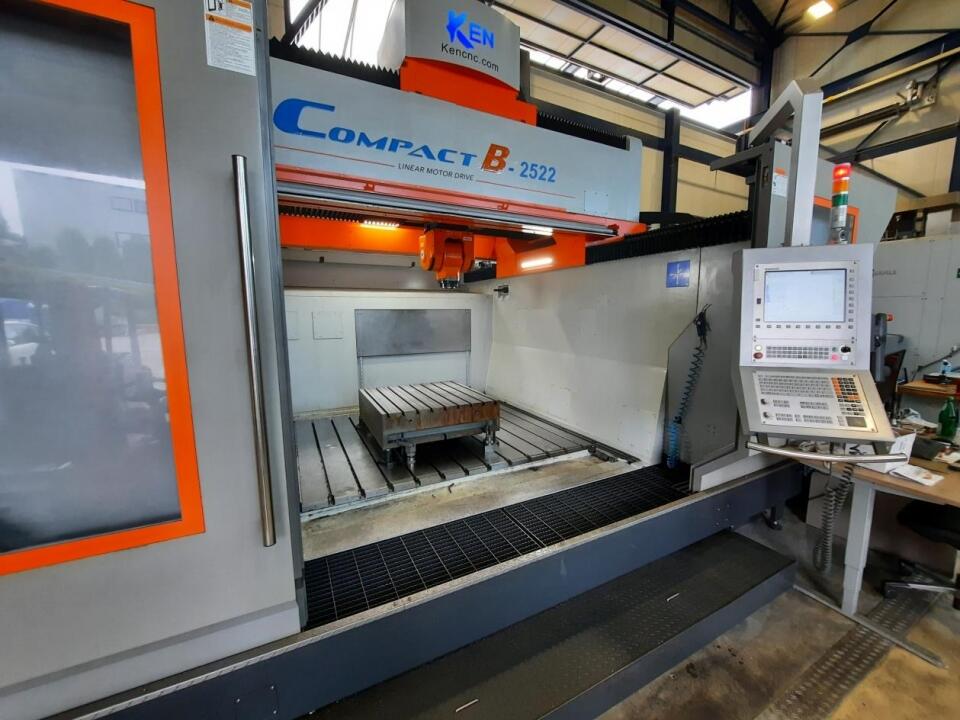

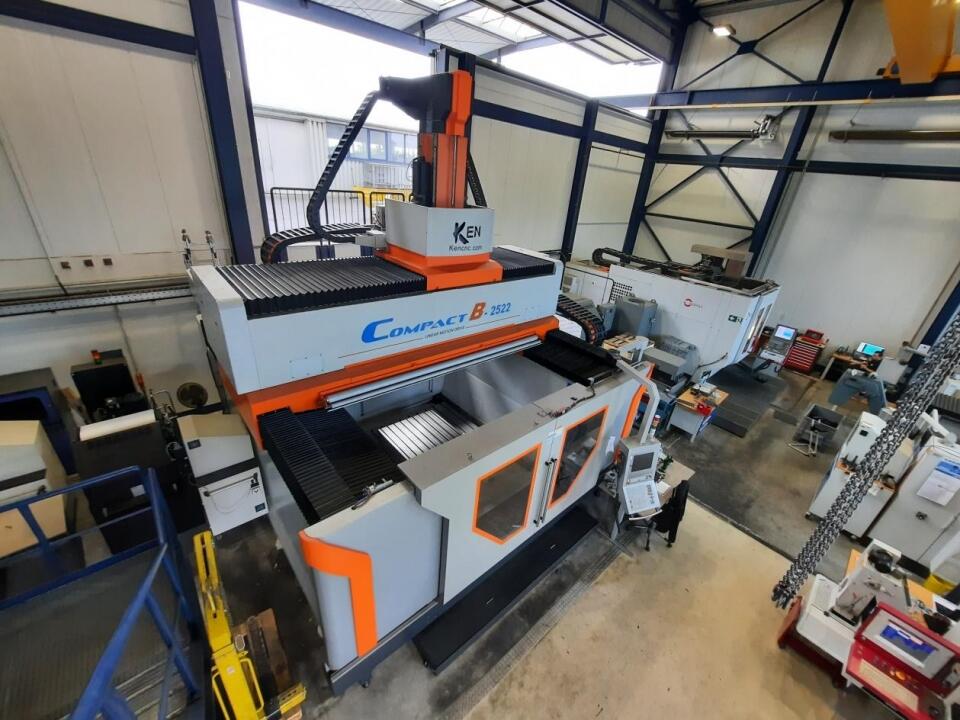

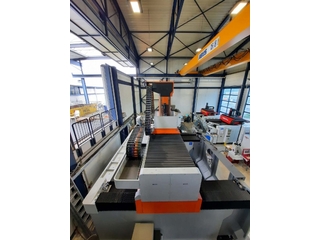

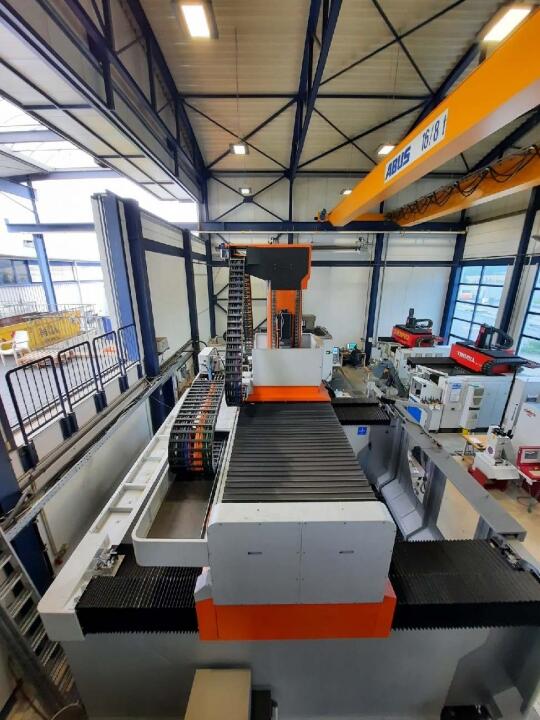

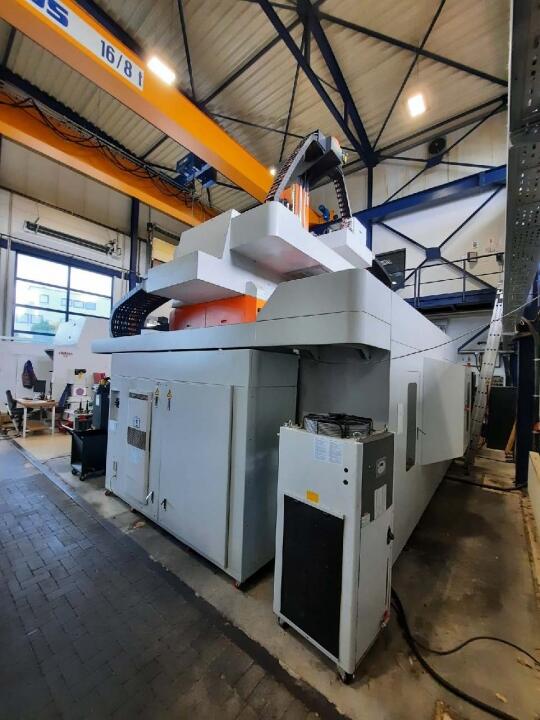

Bilder
