Druckansicht Studer S 33 CNC 3ax od

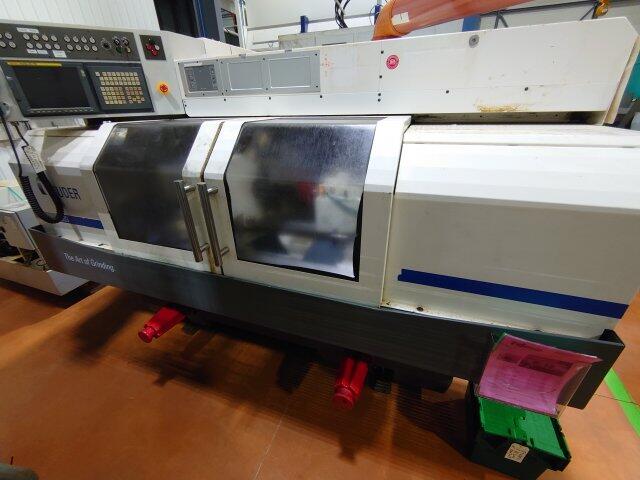

Maschinentyp: | Studer S 33 CNC 3ax od |

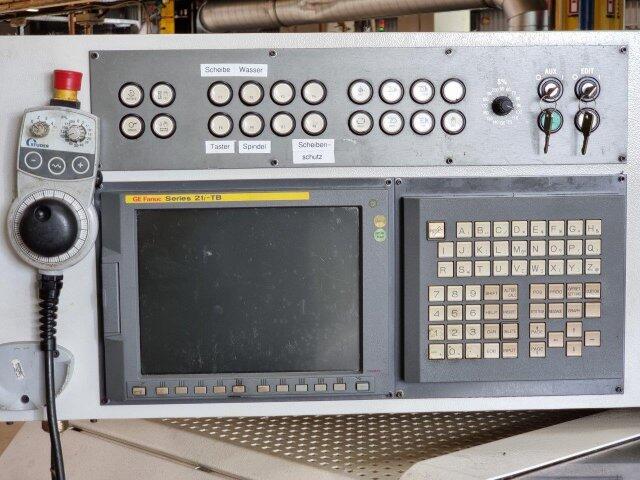

Steuerung: | Fanuc 21 iTB |
Baujahr: | 2007 |
Id | 14779 |
Spitzenweite: [mm] | 650 |
Spitzenhöhe: [mm] | 175 |
Werkzeuggewicht: [kg] | |

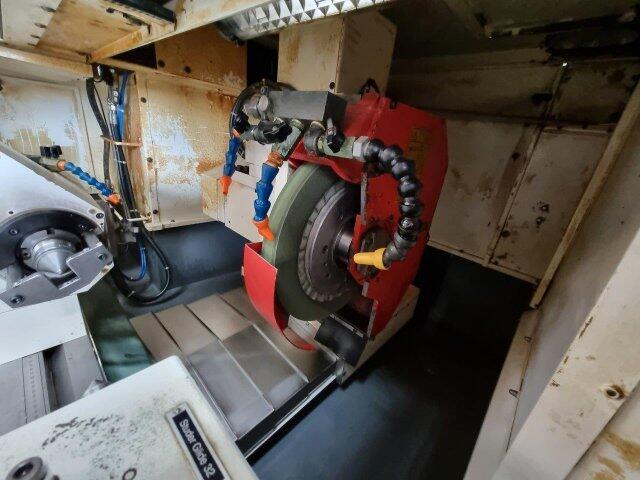

Schleifscheibengröße [mm] | 500 x 63 x 203.2. mm |
Antriebsleistung: [kW] | 7,5 |
Schwenkbereich: | Schmanuel auf Anschlag 0° / +30° |
C-Achse | +-0,5° |
Verfahrwege: | |
X-Achse: [mm] | 285 |
Z-Achse: [mm] | 650 |
Eilgang: (X/Z) [m/min] | 0,001 - 5.000 / 0,001 - 10.000 |
Auflösung | (X/ Z): 0,0001 mm |

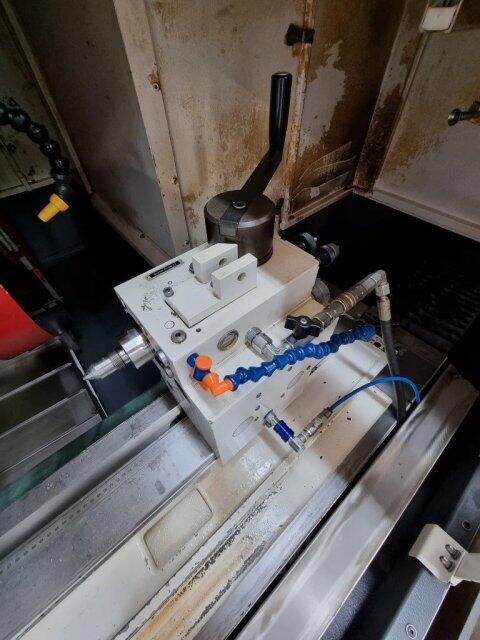

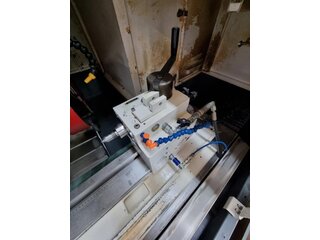

Reitstock | |
Pinole | CM4 |
Reitstockpinole-Verschiebung: [mm] | 35 |
Pinolendurchmesser: [mm] | 50 |
Feineinstellung / fine adjustment: +/- 40 Mikron | |

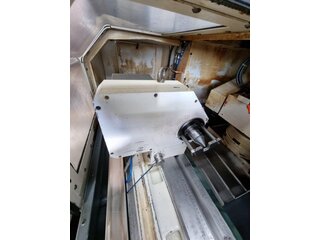

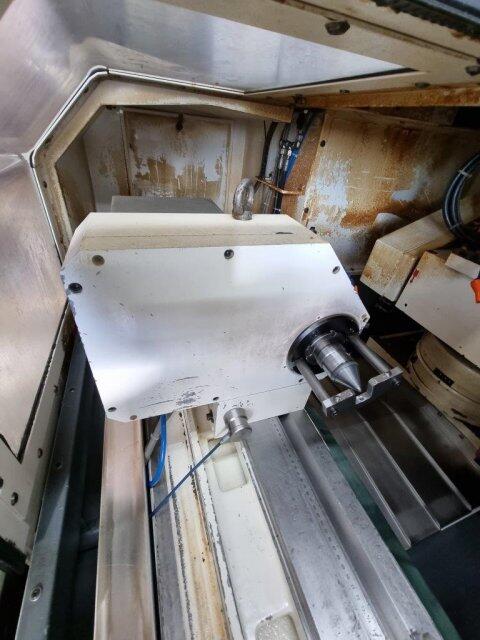

Werkstückspindelstock: | |
Kegel / cone: CM 5 | |
Drehzahlbereich: [1/min.] | Geschwindigkeit / Speed: 1 – 1500 min-1 |
Antriebsleistung: [kW] | 3 / 1,6 |
Spindelbohrung: [mm] | 30 |
Schwenkbarer Tisch / Swivel table: 8,5° | |
Maschinengewicht: [kg] | 5.300 |
Messsystem | SENSITRON 6 |

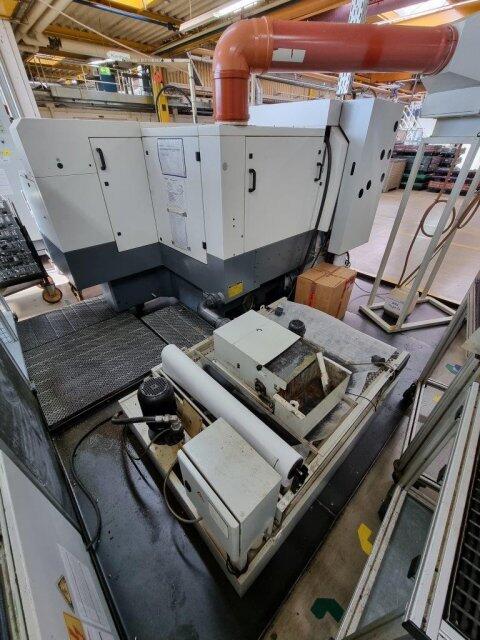

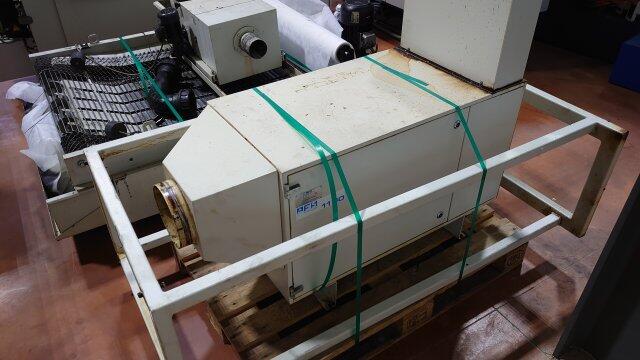

Kühlmitteleinrichtung mit Papierbandfilter | |
Elektronisches Handrad | |
Maßstäbe | XY |
Abrichtapparat | |

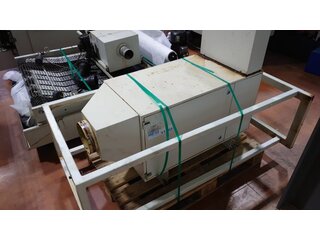

Ölnebelabsaugung |
