Druckansicht Studer S 40 CNC

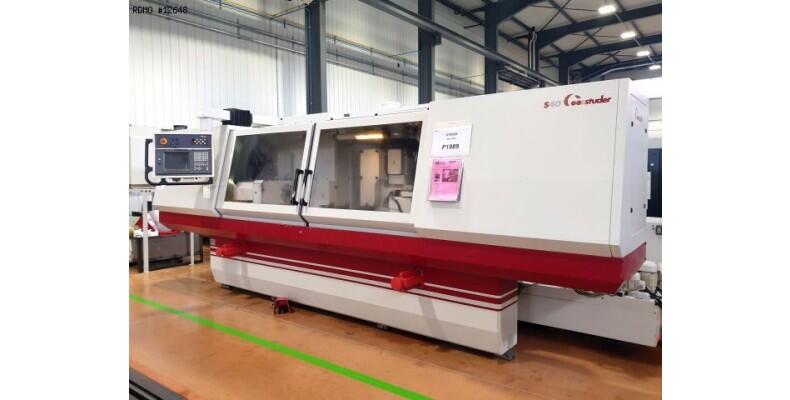

| CNC Rundschleifmaschine | |

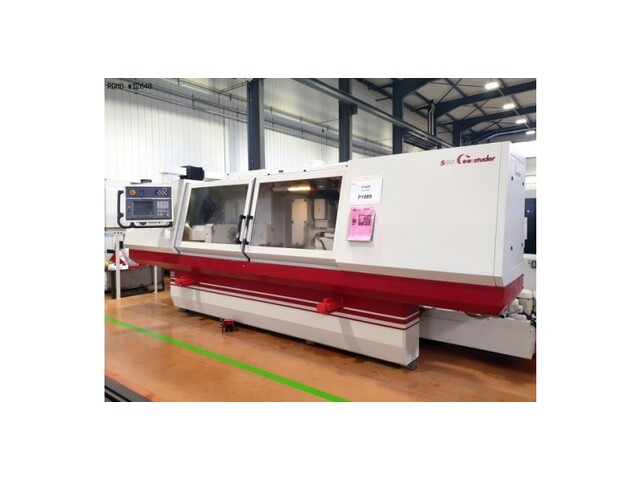

| Maschinentyp: | Studer S 40 CNC |
| Baujahr: | 2002 |

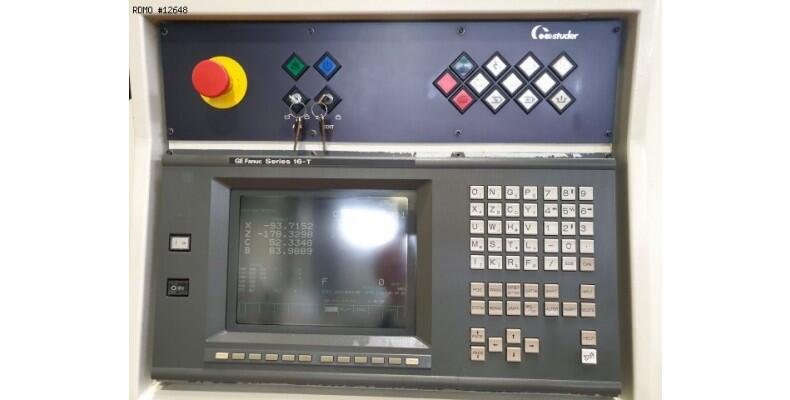

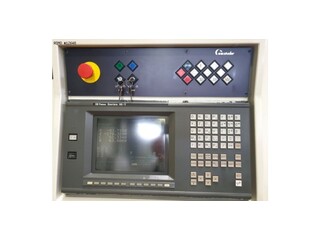

| Steuerung: | FANUC 16 TB |
| Betriebsstunden: [h] | 20.380 |
| Id | 14402 |
Technische Daten
| Spitzenweite: [mm] | 1.600 |
| Spitzenhöhe: [mm] | 275 |

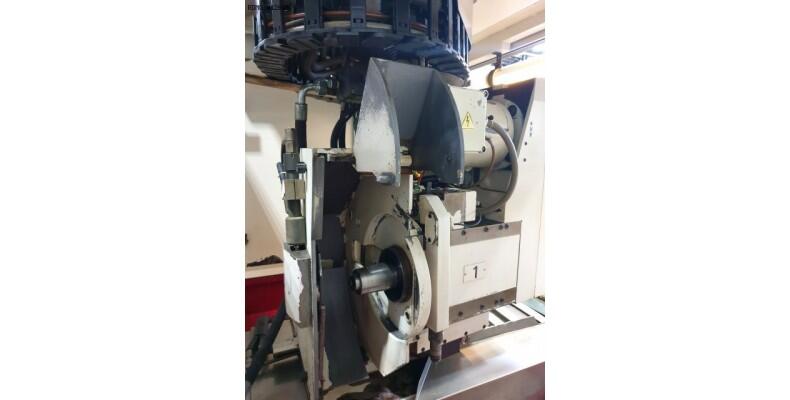

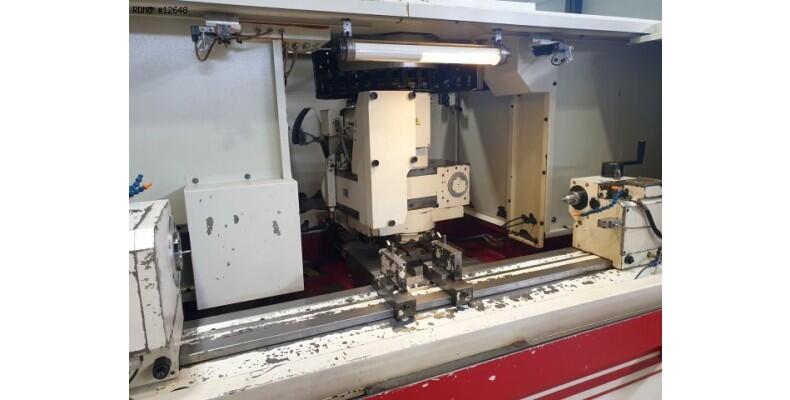

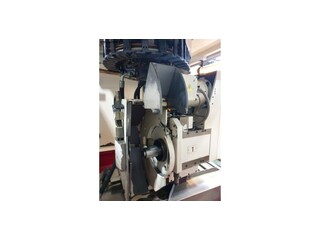

| Schleifkopf | B Ais automatic; 360 positions |
| Schleifscheibengröße [mm] | 500 x 80 x 203,5 |
| Drehzahlbereich: [1/min.] | 1.670 - 2.110 |
| 50 M/S | |
| Antriebsleistung: [kW] | 7,5 |
| X-Achse: [mm] | 1.650 0.0001 |
| Y-Achse: [mm] | 275 0.0001 |
| B-Achse | Präzisionsindexierunrung 1° |
| -15°/+225° | |
| C-Achse | Präzisionsindexierung 0.001° |

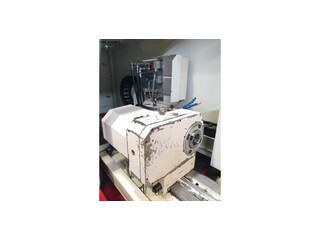

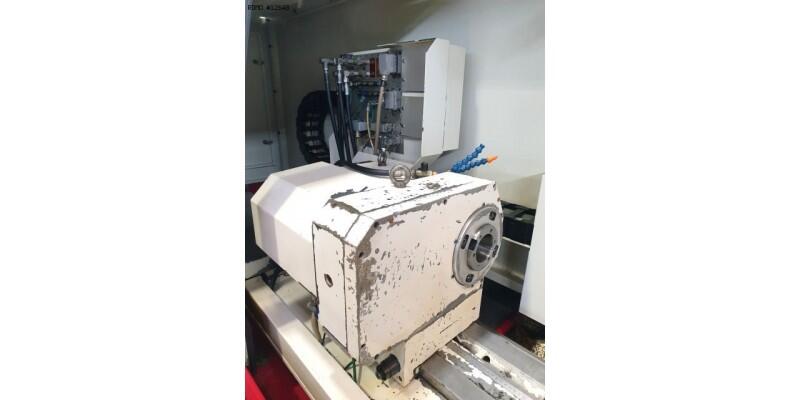

| Werkstückspindelstock: | |
| Drehzahlbereich: [1/min.] | 0-1.000 |
| ISO 50 | |
| Antriebsleistung: [kW] | 4 |

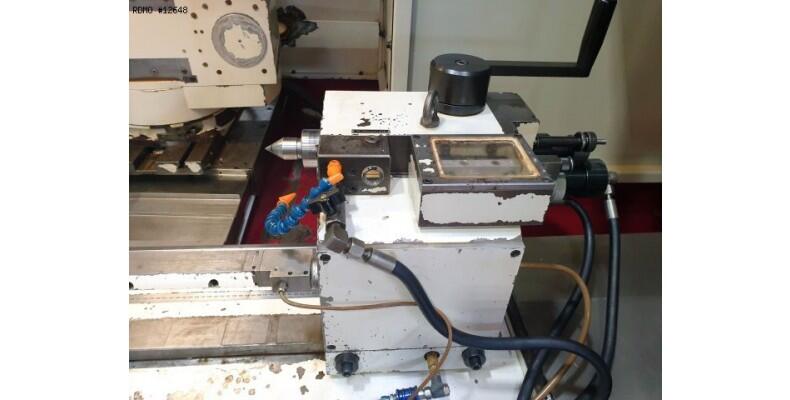

| Reitstock | Typ Morse 3 |
| Pinolenhub: [mm] | 35 |
| MK3 | |
| mit Zylindrizitätfeinverstellung | |
| mit hydraulisch Pinolenrückzug durch Fußpedal | |
| mit pneumatisches Abhebeverfahren | |
| Platzbedarf (LxWxH): [m] | 5,2 x 2,3 x 2,08 |
| Maschinengewicht: [kg] | 7.000 |
Ausstattungsmerkmale

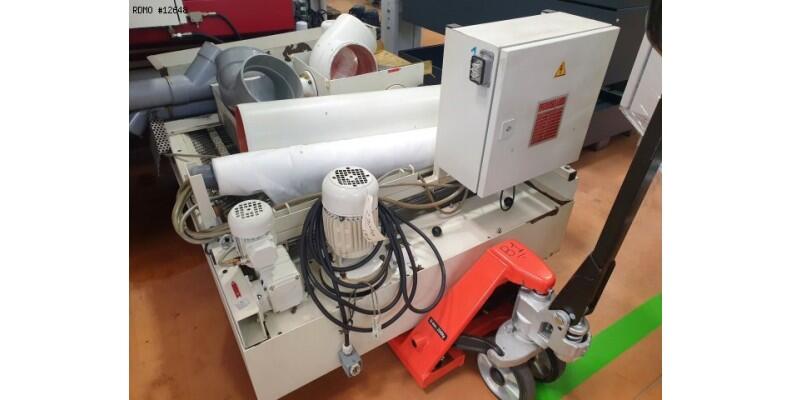

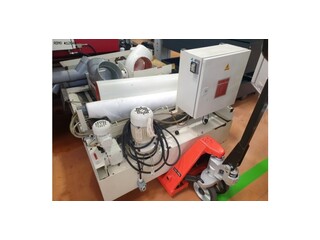

| Kühlmitteleinrichtung mit Papierbandfilter | |
| Papierbandfilter | Streuli SpB4 |
| Magnetabscheider | |
| Direktes Wegemesssystem | |
| Elektronisches Handrad | |

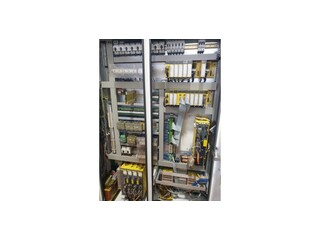

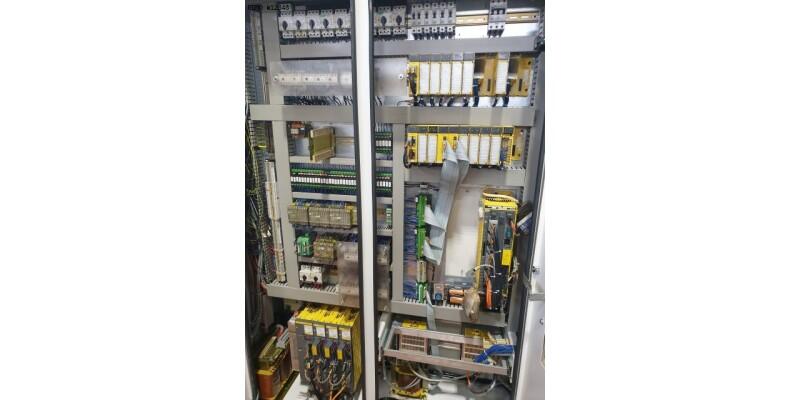

| Elektrischen Schrank KlimaanlageAircon cabinet | |
| Kühlung Motor Schleifspindel/ wheelmotor cooling | |
| Elektronischen Anschlifferkennung/touch control : Sensitron | |
| Autokalibrationanlage mit Längemessgerät / Z calibration: MARPOSS T25 | |
| Abrichtvorrichtung/ dresser | |

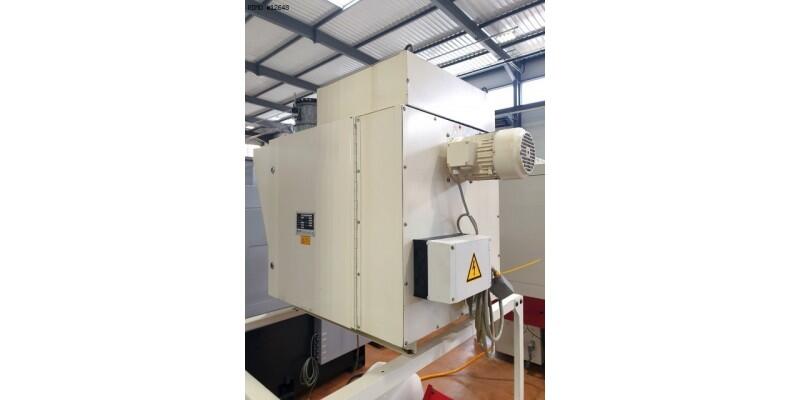

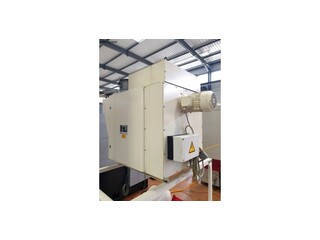

| Ölnebelabsaugung | Erni SC-610/D |
| Schnittstelle RS-232 C | |
| Ersatzteile, 3x Schleifscheiben, 3xSchleifscheibenhalter / various spares, 3xwheels, 3x wheelholder |
Bilder
