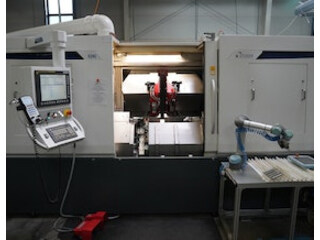

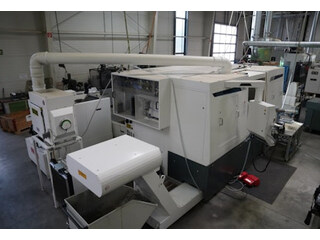

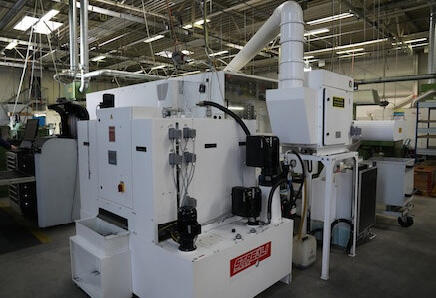

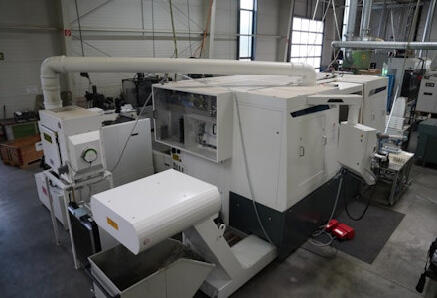

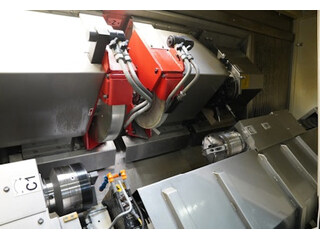

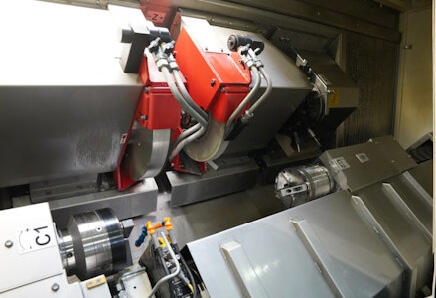

Druckansicht Studer S 242
CNC Rundschleifmaschine | |
Maschinentyp: | Studer S 242 |

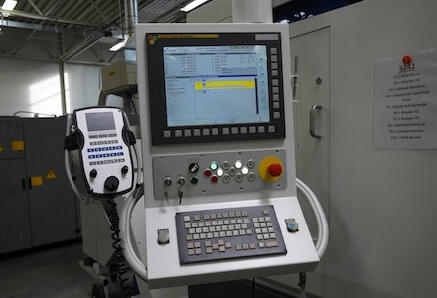

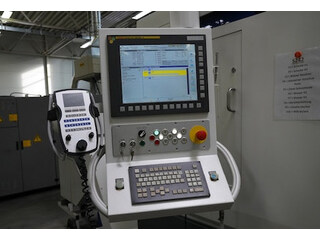

Steuerung: | Fanuc 32i-A |
Baujahr: | 2017 |
Verfügbar ab: | sofort |
Id | 14847 |
Drehdurchmesser über Bett [mm]: | 180 |
Schleiflänge [mm] | 800 |

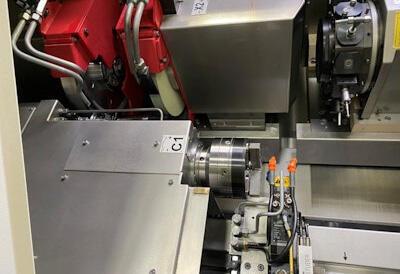

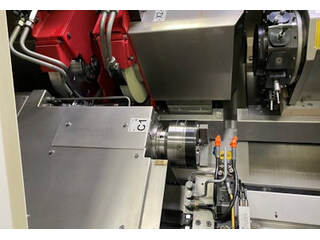

Schleifkopf | Schleifkopf I |
S | 400 |
Schleifscheibenbreite [mm]: | 50 |
Max. Gewicht zwischen Spitzen: [kg] | 60 |
Schleifkopf | Schleifkopf II |
Schleifscheibengröße [mm] | 400 |
Schleifscheibenbreite [mm]: | 50 |
Schleifscheibenbohrung [mm]: | 203,5 |
Antriebsleistung: [kW] | 6,8 |
Drehzahlbereich: [1/min.] | 3.600 |
203,2 | |
Anschliffsensor | |
Auswuchtkopf mechanisch | |
Verfahrwege: | Schleifkopf i und II |
X-Achse: [mm] | 220; vx 15 m/min; Auflösung 0,00001 mm |
Z-Achse: [mm] | 850; vz 25 m/min; Auflösung 0,00001 mm |
W-Achse: [mm] | 400;Auflösung 0,01 mm; vw 15 m/min |
C-Achse | C1;C2; 0.00001° |

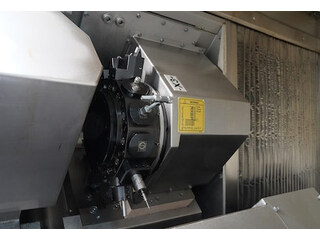

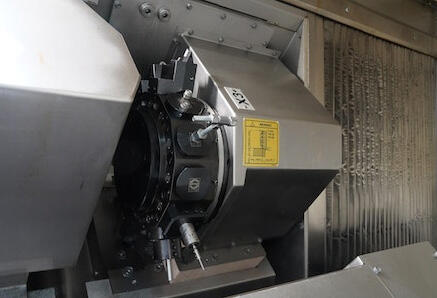

Revolver 1 | II VDI 30 |
Werkzeugstationen | 12 |
Angetriebene Werkzeugstationen: [Stück] | 12 |
Drehzahlbereich: [1/min.] | 0 - 4.000 |

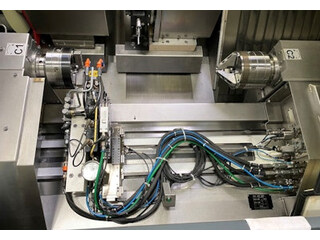

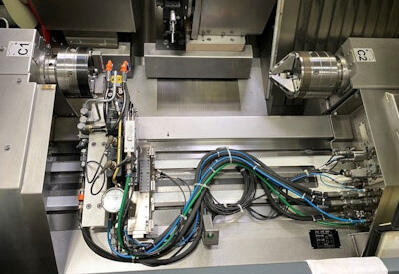

Spindeltyp: | Werksstückspindelstock |
Motorspindel | |
Drehzahlbereich: [1/min.] | 7.500 |
Antriebsleistung: [kW] | 10,5 |
Stangendurchlaß: [mm] | 26 |
C-Achse | 0,0001° |
Spannzylinder pnbeumatisch | |
3-Backenfutter [mm] | |
Gegenspindel | |
Drehzahlbereich: [1/min.] | |
Antriebsleistung: [kW] | 10,5 |
Stangendurchlaß: [mm] | 26 |
C-Achse | 0,5 |
programmierbar | |
Kraft 1.000 - 5.000 programmierbar | |
Reitstockpinole-Verschiebung: [mm] | +- o,o4 |
Spannzylinde pneumatisch | |
3-Backenfutter [mm] | |
Platzbedarf (LxWxH): [m] | 4,300 x 3,96 x |
Maschinengewicht: [kg] | 12.000 |
Anschlußwert: [KW] | 45 |
Direktes Wegemesssystem | |
Kühlmittelanlage | |

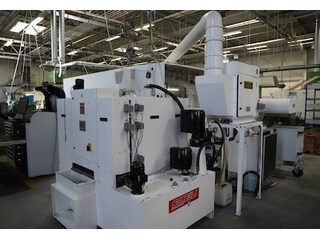

Papierbandfilter | |
Ölnebelabsaugung | |
Abrichtapparat | spindel frequenzgesteuert |
Messtaster | Marposs Unimar |
Auswuchtvorrichtung | Dittel M6000 |
Elektronisches Handrad | |
Granitan 13 Bett |
