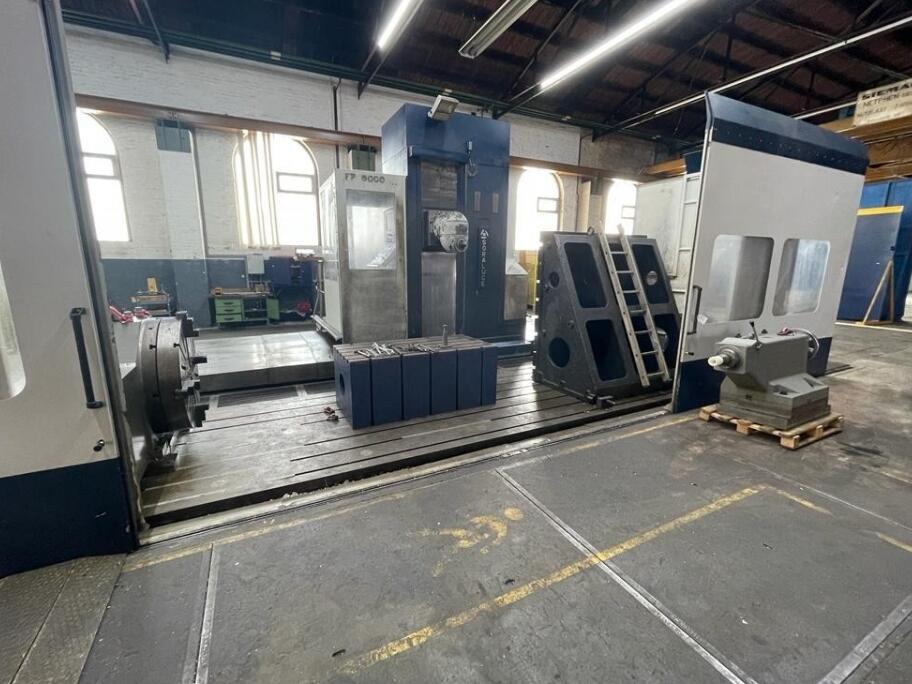

Druckansicht Soraluce FP 6000
Bettfräsmaschine | |
Maschinentyp: | Soraluce FP 6000 |

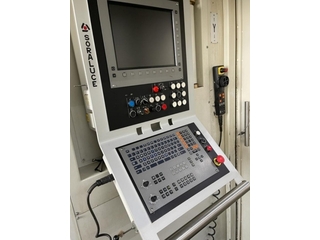

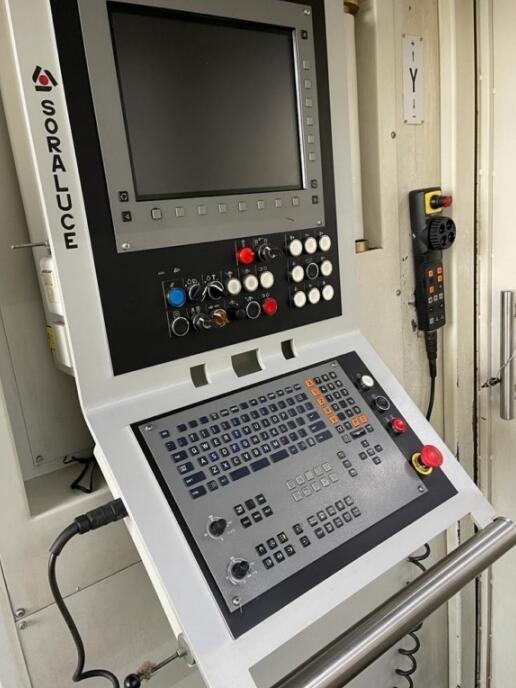

Steuerung: | Heidenhain iTNC 530 |
Baujahr: | 2009 |
Verfügbar ab: | sofort / now |
Id | 14543 |
Verfahrwege: | |
X-Achse: [mm] | 6.000 |
Y-Achse: [mm] | 2.100 |
Z-Achse: [mm] | 1.500 |
Vorschub: (X/Y/Z) [m/min.] | 2- 20 |
Eilgang: (X/Y/Z) [m/min.] | 35 |
Drehzahlbereich: [1/min.] | 20 - 4.000 |
Antriebsleistung: [kW] | 32 |
Drehmoment: [Nm] | 910 |
Drehzahlregelung: 2 Bereiche stufenlos über Stern / Dreieckschaltung | |

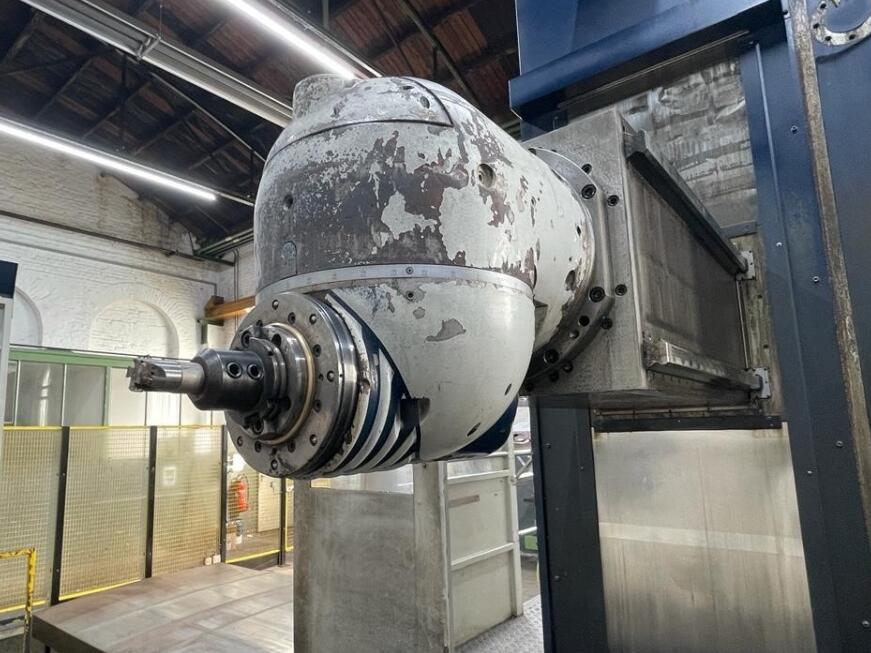

Fräskopf | Orthogonal |
B-Achse | 1 x 1° (360 Positionen hintere Ebene, 270 Positionen vordere Ebene) |
Durchmesser Spindellagerung: 90 | |
Sperrluft: 0,7 bar | |
Anzugsbolzen: DIN 69872 Form A | |
Teilgenauigkeit / Wiederholgenauigkeit: +/- 3 sec. == +/- 0,002 mm | |
Werkzeugaufnahme: | ISO 50 DIN69871 AD |
Autom. Werkzeugspannung: Spannkraft 20.000 N | |

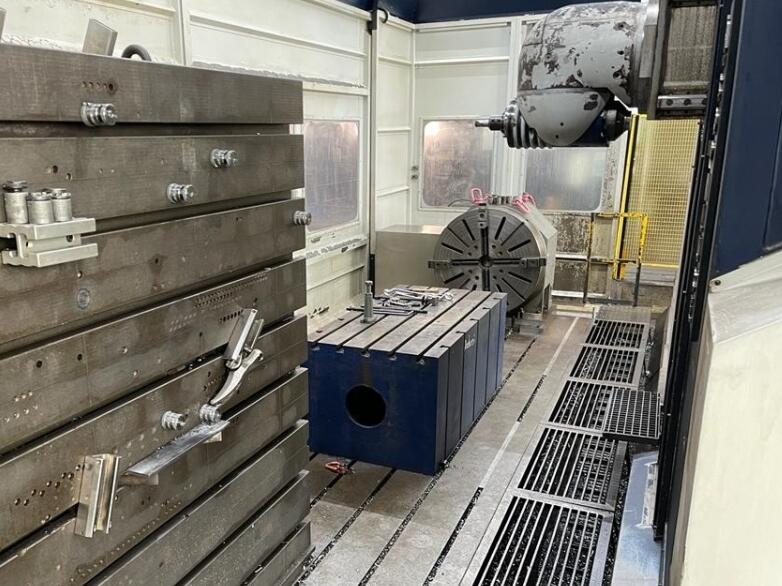

Tischgröße: [mm] | 7.000 x 2.000 |

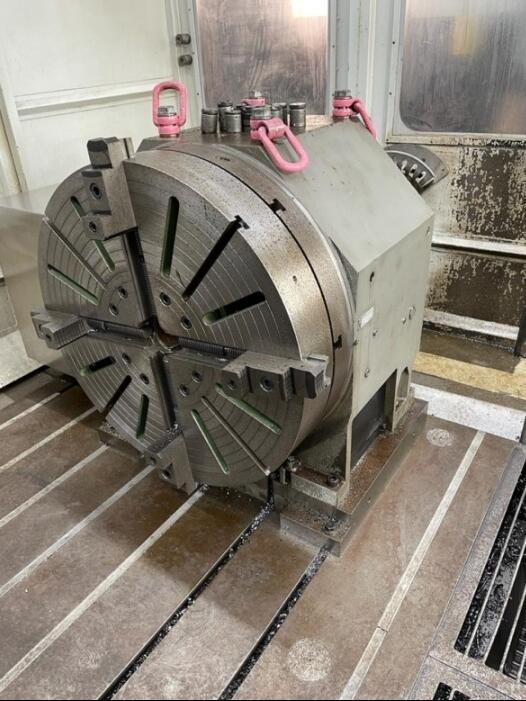

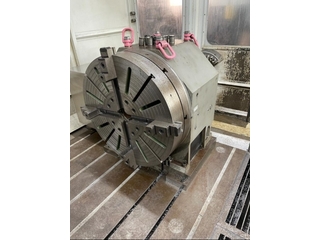

NC-Rundtisch | FIBROPLAN; Typ: NC2.08.1000.2.1.11.15 |
Artikelnr.: 4-628-928-0011 | |
Serienr.: 2710772 / 001 | |
Zulässige axiale Belastung auf Schaltteller bei vertikalem Einsatz: 120.000 N | |
Zulässige radiale Belastung auf Schaltteller : 250.000 N | |
Zulässiges Kippmoment bei vertikalem Einsatz: 48.000 Nm | |
Zulässige Transportlast bei vertikalem Einsatz ohne Gegenlagerung: 6.000 kg | |
Zulässige Transportlast bei vertikalem Einsatz mit Gegenlagerung: 12.000 kg | |
Teilgenauigkeit: | |
Systemgenauigkeit des Gebers bei direkter Messung: +/- 1 11 | |
Messgenauigkeit Rundtisch (Ohne Steuerung): +/- 2,5 11 | |
max. Drehzahl: 2,732 U/min | |
Geschwindigkeit: 984 °/min | |

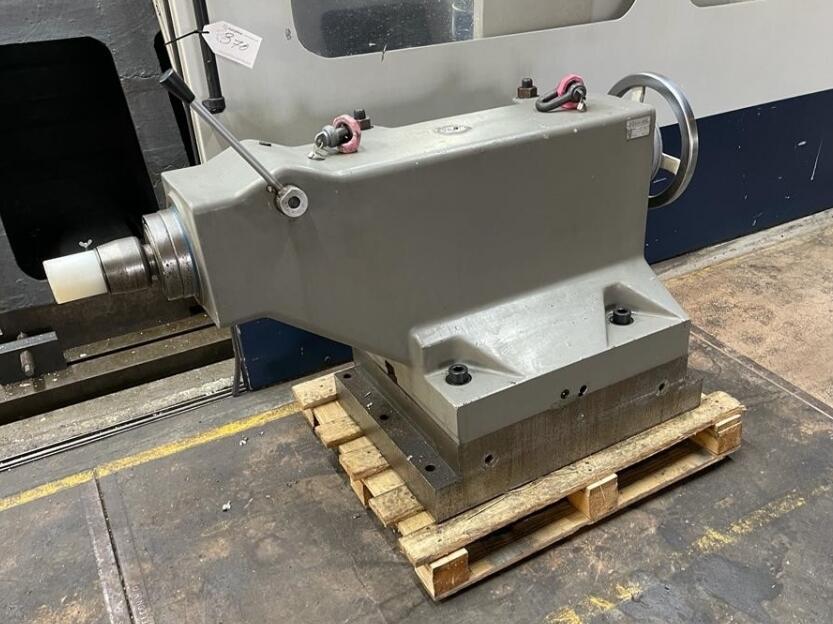

Reitstock | MK 6 |
Pinolenhub: [mm] | max. 400 |
Pinolendurchmesser: [mm] | 180 |
Symmetrie der Richtnute zur Pinole: 0,030 mm | |
Anschlußwert: [KW] | 79 |
Maschinengewicht: [kg] | 55.000 |
Platzbedarf (LxWxH): [m] | 15 x 7 x 4,6 |
Späneförderer | |
Messtaster | Heidenhain, Baujahr 2009 |
