Druckansicht Mori Seiki NTX 2500 / 1500
CNC Fräs- und Drehzentrum | |

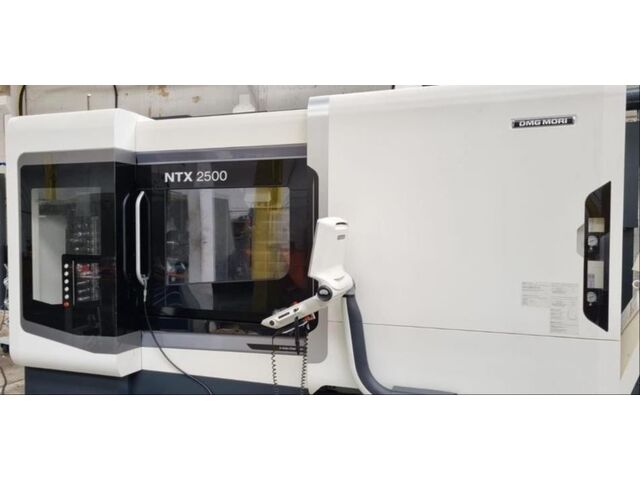

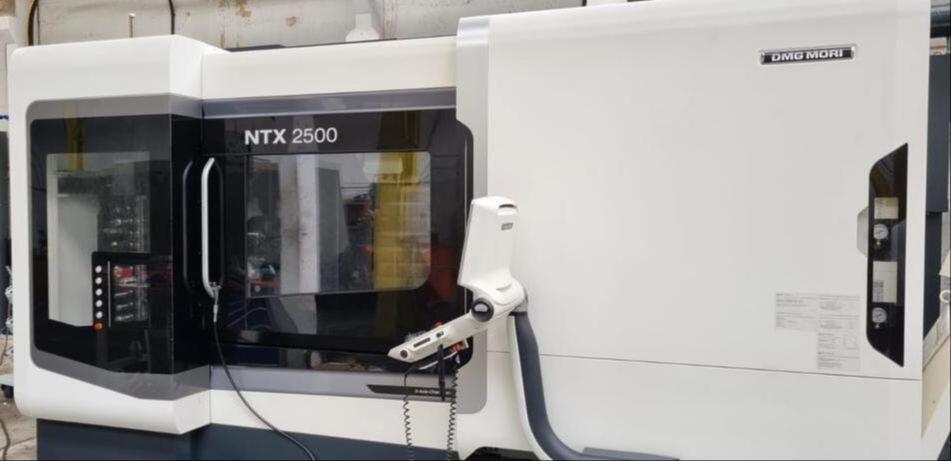

Maschinentyp: | Mori Seiki NTX 2500 / 1500 |
Steuerung: | Fanuc F 31i B5 mit CELOS |
Baujahr: | 2020 |
Id | 14706 |
Drehdurchmesser: [mm] | Ø 670 |
Max. Drehlänge: [mm] | 1.540 |
Stangendurchlaß: [mm] | 80 |

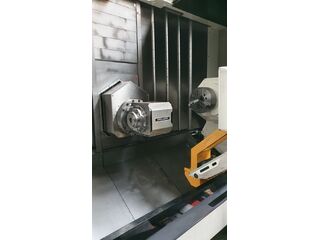

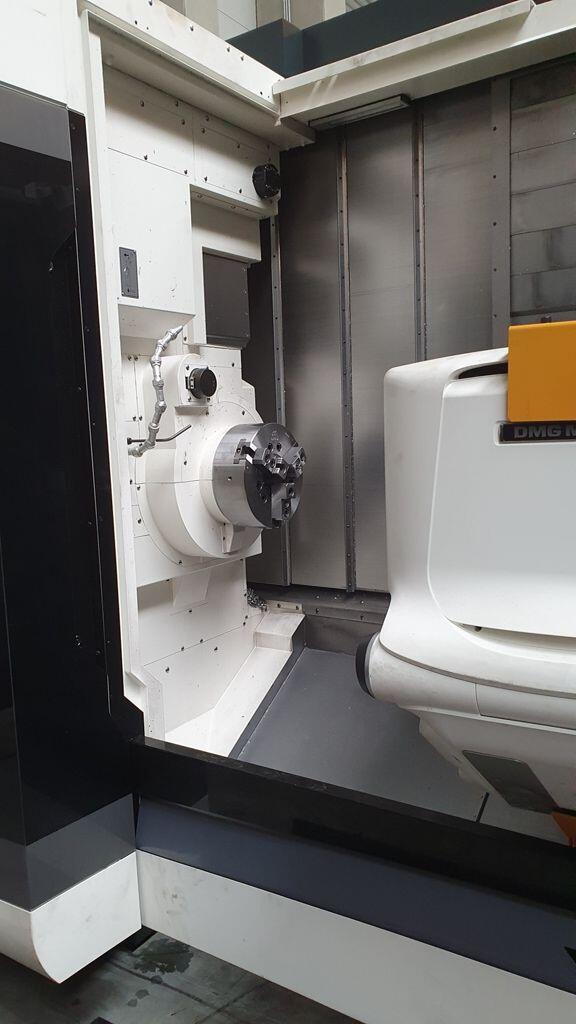

Hauptspindel | |
Drehzahlbereich: [1/min.] | 4.000 |
Antriebsleistung: [kW] | 18,5 |
Drehmoment: [Nm] | 599 |
C-Achse | |
3-Backenfutter [mm] | Kitagawa 12"; Drehzahl: 3.000 1/min |
mit Hohlspannzylinder | |

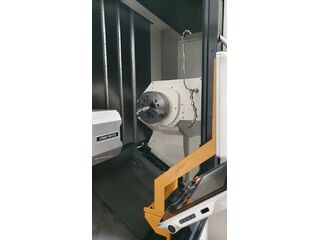

Gegenspindel | |
Drehzahlbereich: [1/min.] | 4.000 |
Antriebsleistung: [kW] | 18,5 |
Drehmoment: [Nm] | 599 |
3-Backenfutter [mm] | Kitagawa 12"; Drehzahl: 3.000 1/min |
mit Hohlspannzylinder | |

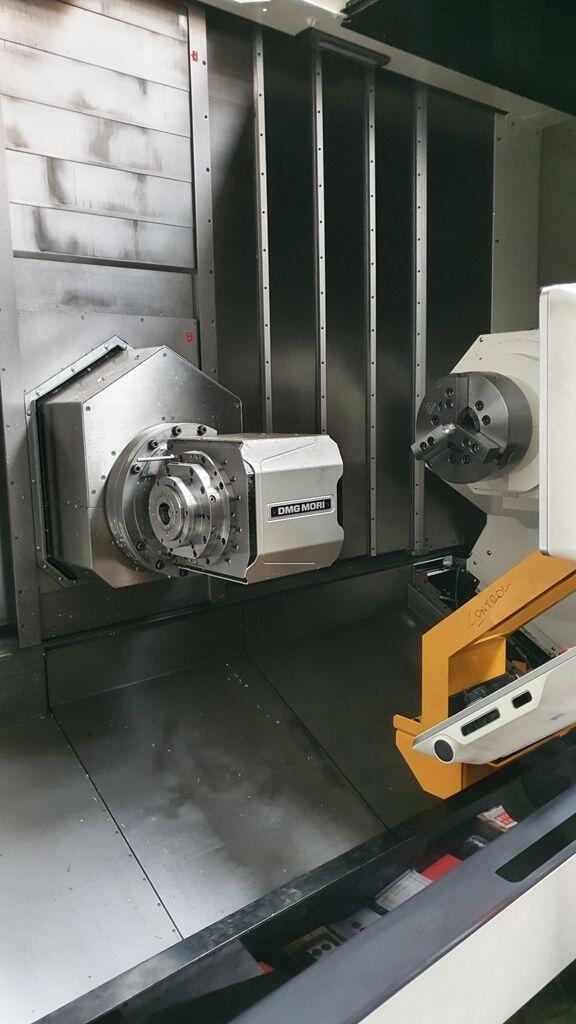

CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
Werkzeugaufnahme: | Capto C6 |
Drehzahlbereich: [1/min.] | 12.000 |
Spindelmotor: [kW] | 23 |
Werkzeugplätze: | 38 |
B-Achse | 240° (+/-120°) |
Eilgang: (X/Y/Z) [m/min.] | 50 / 40 / 50 |
Verfahrwege: | |
X-Achse: [mm] | 675 |
Y-Achse: [+/- mm] | 150 |
Z-Achse: [mm] | 1.562 + 164 ATC |
B-Achse | 240° (+/-120°); 0.001°, voll indexierbar |
Anschlußwert: [KW] | 82,8 kVA |
Platzbedarf (LxWxH): [m] | 5,83 x 2,83 x 2,75 |
Maschinengewicht: [kg] | 18.500 |
Späneförderer | |
Innenkühlung (IKZ): [bar] | Interface:70 bar, mit Kühlmittelpumpe |
Hochdruckpumpen | 70 bar + Knoll KF 110/700 |
Messtaster | Renishaw RMP 600 |
Werkzeugvermessung | automatisch, in der Maschine |
Schnittstelle Stangenlademagazin | |
Ölnebelabsaugung | |
Elektronisches Handrad | extern |
Maßstäbe X-Achse, Y-Achse, Z-Achse | |
Software : | inkl. Fräsen von Taschen und Inseln |
inkl. Hochgeschwindigkeits Zyklen | |
inkl. Werkzeugbruchkontrollsystem | |
FutterSpülung von oben für beide Spindeln | |
Luftblasen Spindel 2 | |
Doppelfußschalter für beide Spindeln | |
Bildschirmanzeig: Englisch |
