Druckansicht Mori Seiki NT 1000 SZM
CNC Fräs- und Drehzentrum | |
Maschinentyp: | Mori Seiki NT 1000 SZM |
Steuerung: | MAPPS 4 |
Baujahr: | 2010 |
Id | 14773 |
Max. Drehlänge: [mm] | 424 |
Drehdurchmesser: [mm] | 370 (Revolver 2: Ø 270) |
Max. Dreh-Ø über Schlitten: [mm] | 370 (Revolver 2: Ø 300) |
Spindelnase: | A2-5 |
Spindelbohrung: [mm] | Ø 61 |
Stangendurchlaß: [mm] | 52 |
C-Achse | |
Drehzahlbereich: [1/min.] | 6.000 |
Drehmoment: [Nm] | 223 / 172 / 158 |
Verfahrwege: | |
X-Achse: [mm] | 380 (X2 = 155, Revolver 2) |
Y-Achse: [+/- mm] | 105 |
Z-Achse: [mm] | 460 + 155 (für ATC) (Z2 = 610, Revolver 2) |
Gegenspindel | |
Drehzahlbereich: [1/min.] | 6.000 |
Spindelbohrung: [mm] | Ø 38 |
Drehmoment: [Nm] | 37 / 22 |
CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
Drehzahlbereich: [1/min.] | 12.000 |
B-Achse | 120° |
Werkzeugwechsler | |
Werkzeugplätze: | 38 |
Werkzeugdurchmesser: [mm] | 70 / 130 |
Werkzeuggewicht: [kg] | 5 |
angetriebene Werkzeuge | |
Maschinengewicht: [kg] | 8.800 |
Platzbedarf (LxWxH): [m] | 2,705 x 2,425 x 2,400 |
Späneförderer | |
Messtaster | |
Druckluft-Ablassystem für Spannfutter, HS | |
Kühlmitteldusche am Spannfutter, HS | |
Werkstückförderband | |
1/F für Hochdruck-Kühlmittelsystem 70 bar, Knoll | |

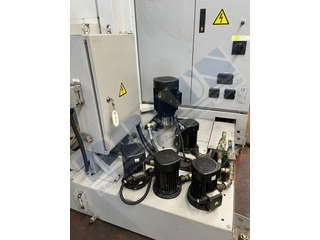

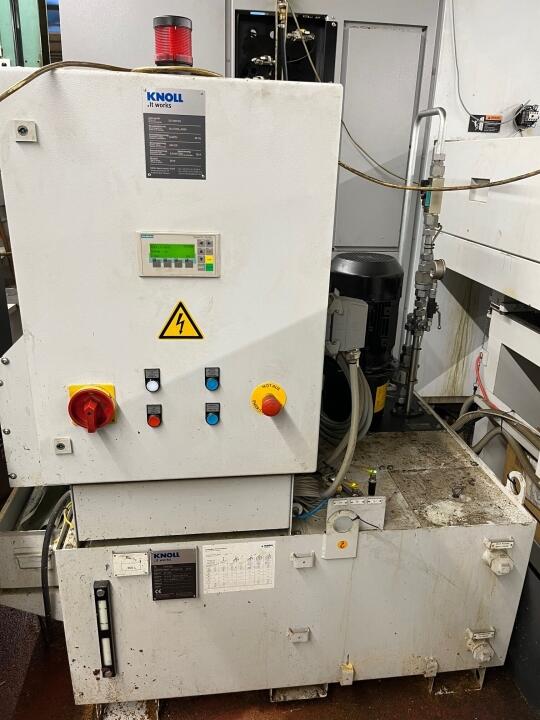

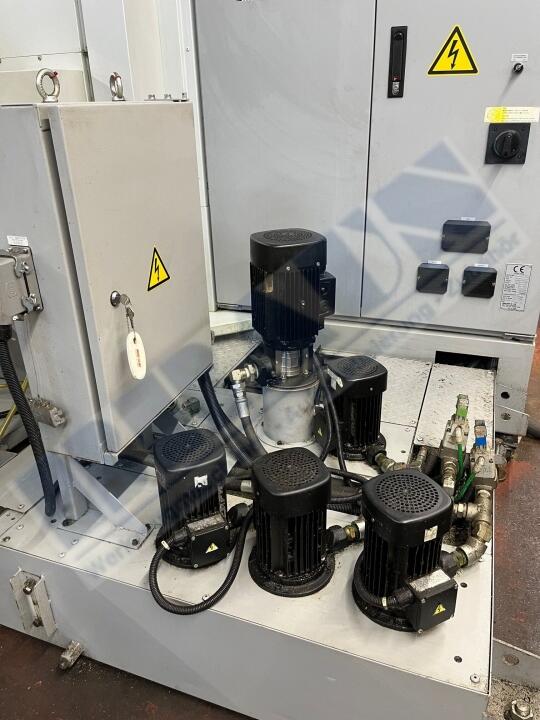

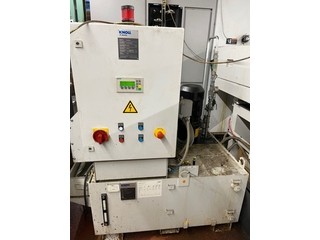

Knoll Hochdruck-Kühlmittelsystem KF 110/500, 50 bar | |
1/F für Stangenlader | |
Werkstückzähler | |
Signalleuchte (rot, weiß, grün) | |
Doppelfußschalter mit Schutzhaube, HS+GS | |
Ethernet 1/P Schnittstelle | |
Spanneinrichtung Kitagawa | |
Transformator inkl. Dokumentation (soweit vorhanden) |
