Druckansicht Mazak Variaxis 500 5X - Production line 2 machines / 14 pallets
Universal Bearbeitungszentrum | |

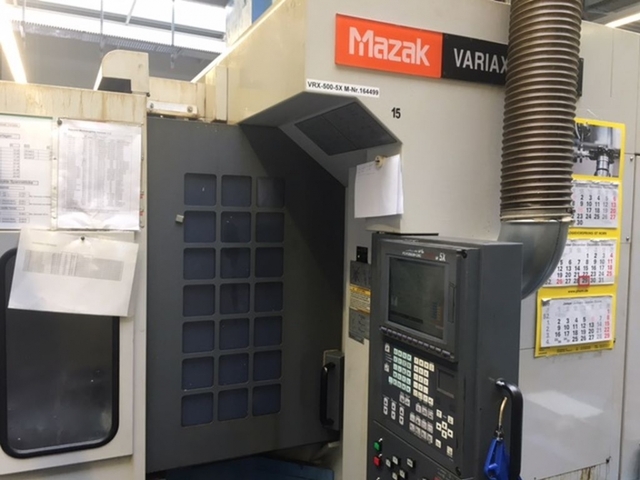

Maschinentyp: | Mazak Variaxis 500 5X - Production line 2 machines / 14 pallets |

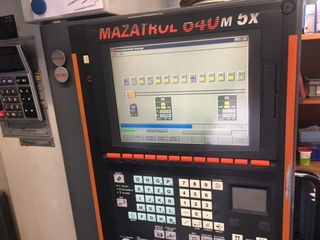

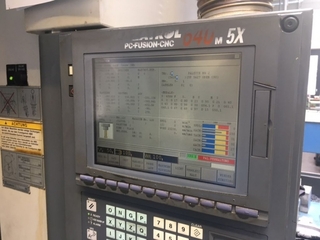

Steuerung: | Mazatrol PC-Fusion-CNC 640 5X |
Baujahr: | 1 : 2003 / 2 : 2005 |
Id | 10656 |
5-Achsen-Simultan | |
Verfahrwege: | |
X-Achse: [mm] | 510 |
Y-Achse: [mm] | 510 |
Z-Achse: [mm] | 460 |
A-Achse | -120 / +30 ° (0,001°) |
C-Achse | + / - 360 ° (0,001°) |
Eilgang: (X/Y/Z) [m/min.] | 50 |
Vorschub: (X/Y/Z) [m/min.] | 50 |
Abstand Tischoberfläche - Spindelnase: [mm] | 140 - 600 |
Drehzahlbereich: [1/min.] | (35) 45 - 12.000 |
Antriebsleistung: [kW] | 22 / 15 |
Drehmoment: [Nm] | (99) 196 |
Werkzeugwechsler | |
Werkzeugplätze: | (30) 120 |
Werkzeugdurchmesser: [mm] | 80 / 125 |
Werkzeuglänge: [mm] | 300 |
Max. Werkzeuggewicht: [kg] | 8 |
Max. Tischlast: [kg] | 300 |
Tischarbeitshöhe / Table working height: 800 mm | |

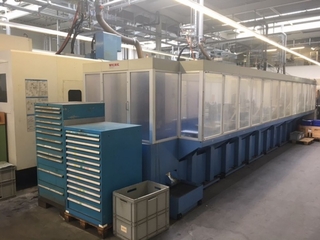

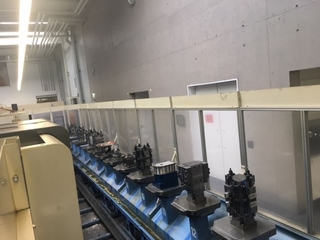

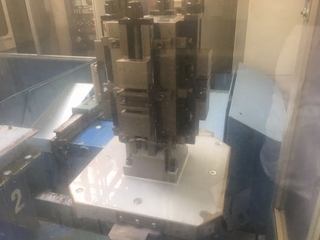

Palettensystem | PALLETEC Baujahr / built: 1 : 2003 / 2 : 2005 |

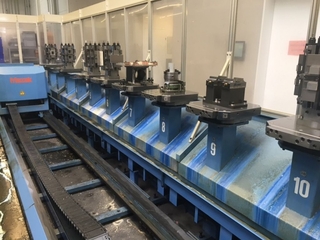

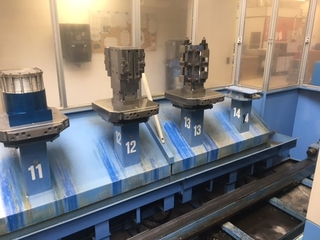

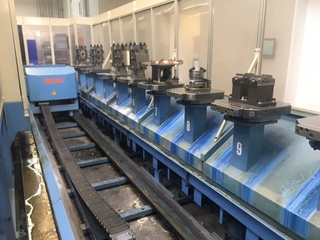

Anzahl der Paletten: | 14 (1: 6 + 2 : 8) |
Palettengröße: [mm] | 400 x 400 |

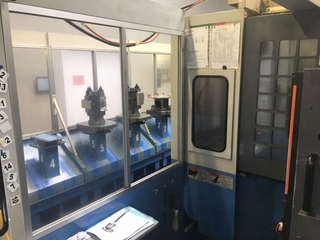

1: Laderoboter und Ladestation / 1 : Loading robot and Loading station | |
Werkstückdurchmesser: [mm] | Ø 500 |
Werkstückhöhe: [mm] | 405 |
Maschinengewicht: [kg] | 2 x 13.500 |
Platzbedarf (LxWxH): [m] | 2 x 2,805 x 2,885 x 2,800 |
Palettensystem | PALLETEC |
Innenkühlung (IKZ): [bar] | 70 bar, Knoll |
Kühlmittelanlage | Niagara |
Filtersystem | Aro P1000/2000 E2 with tank 1500 Ltr |
Hochdruckpumpen | 40 bar / 5 bar / 5 bar |
Späneförderer | |
EIA/ISO | |
Messsystem | Mazak Monitoring B (MP10, Optic) |
Messtaster | |
PCMCIA Card64 MB-II | |
Synchronisiertes Gewindeschneiden |
