Druckansicht MAZAK Variaxis 500-5x II
| Universal Bearbeitungszentrum | |

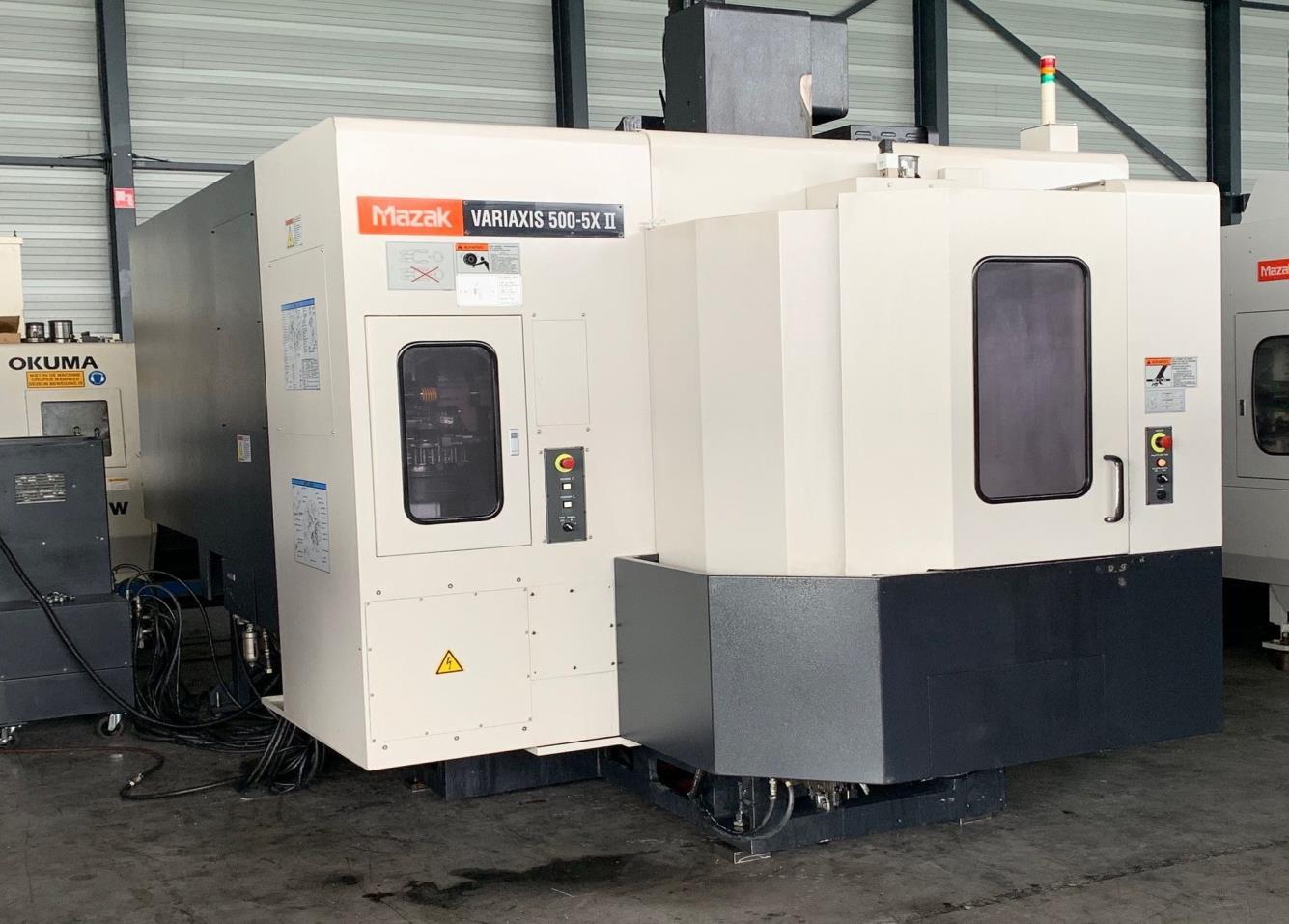

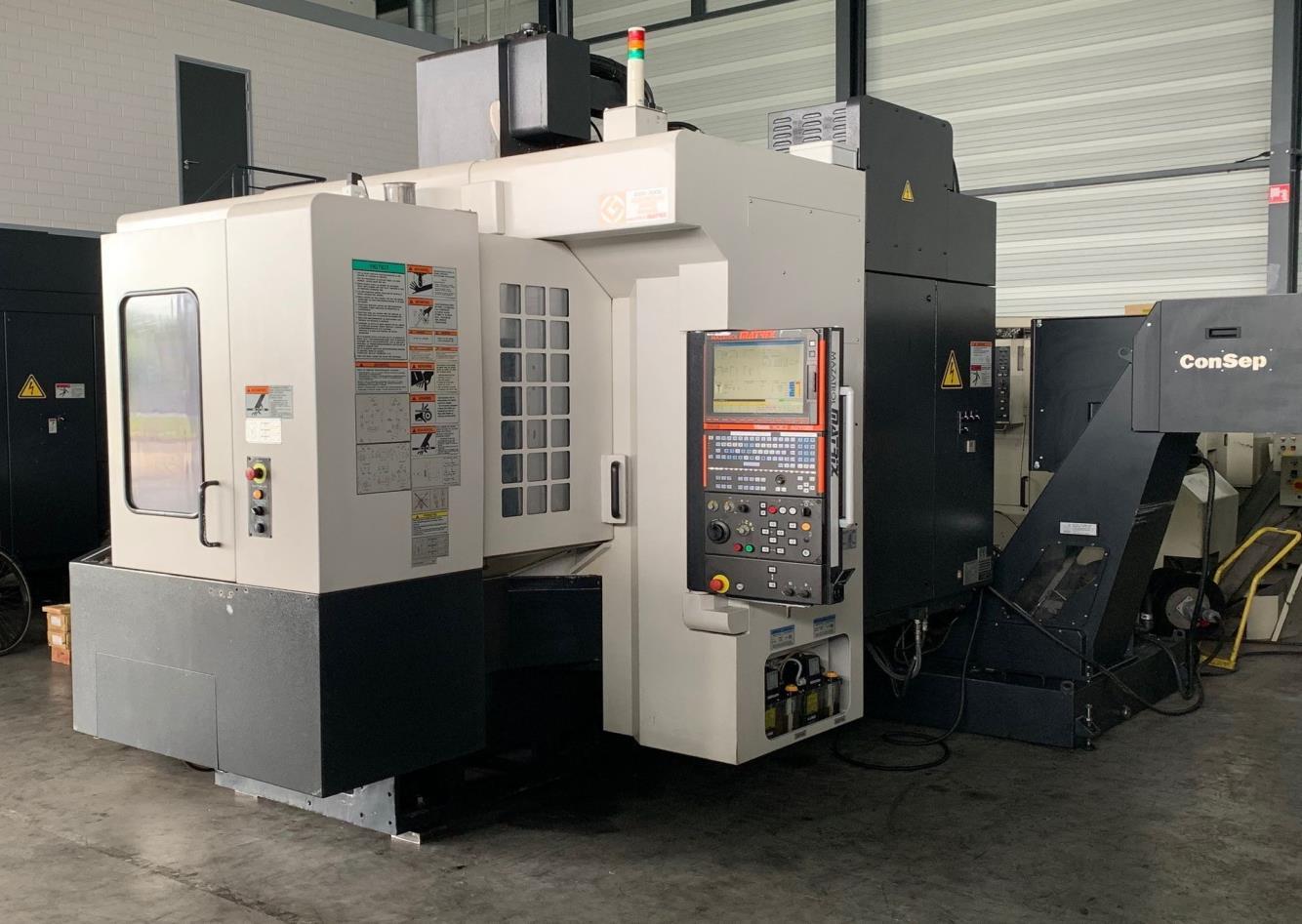

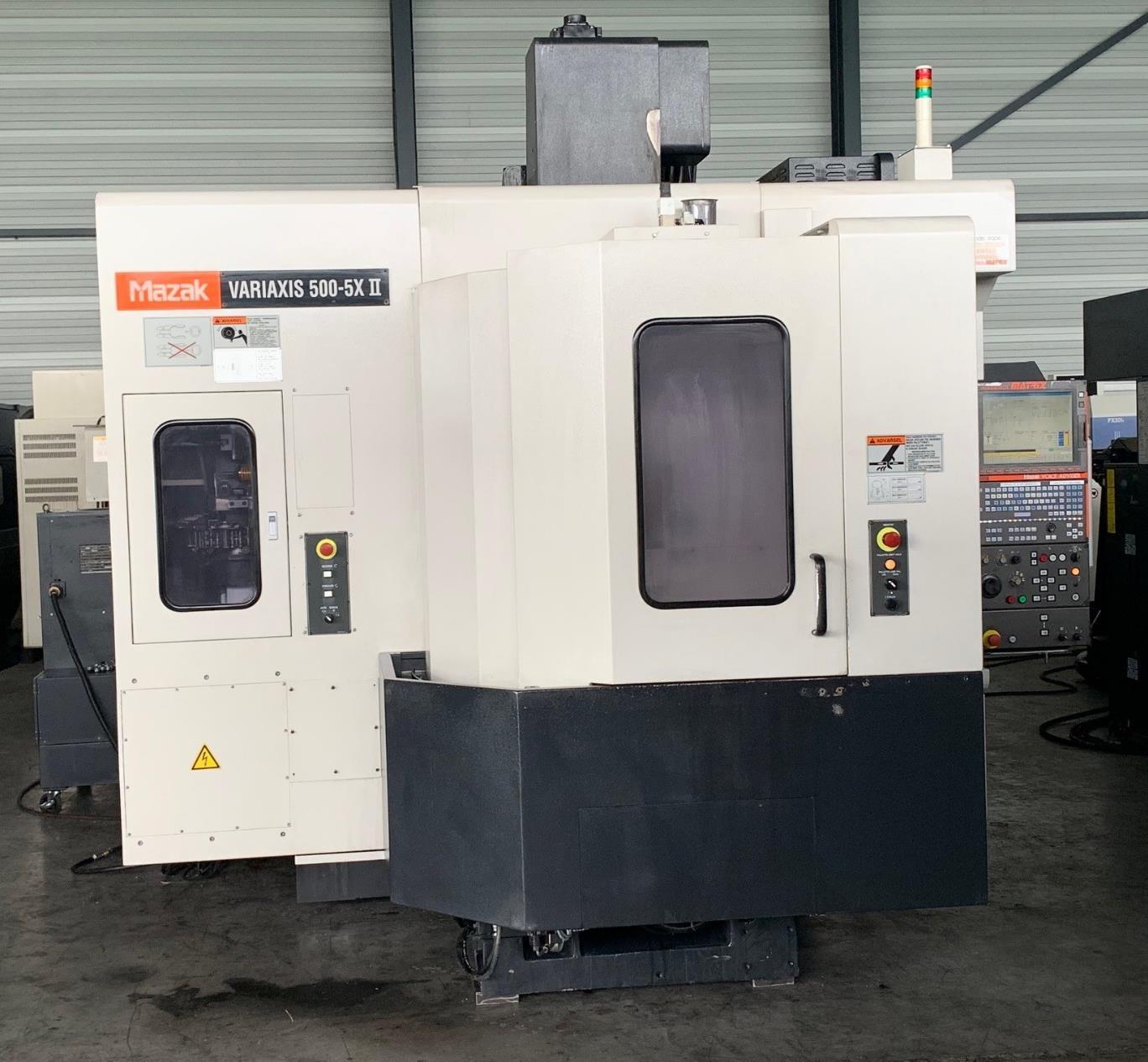

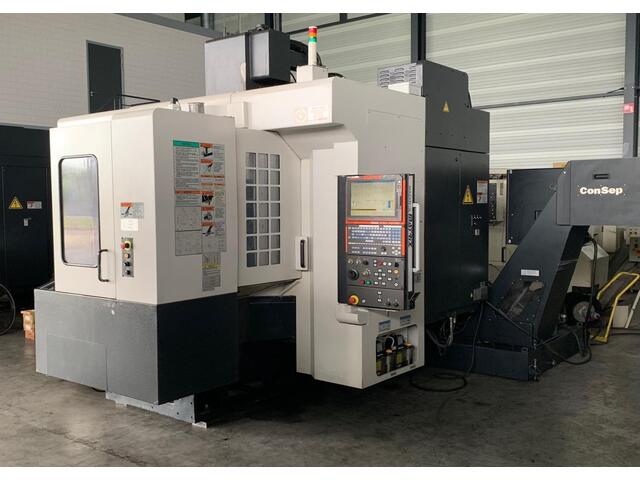

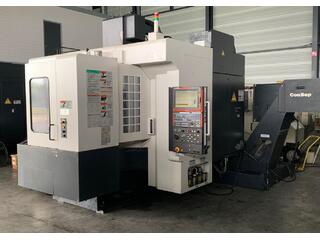

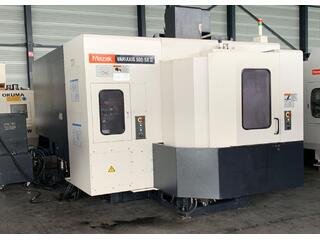

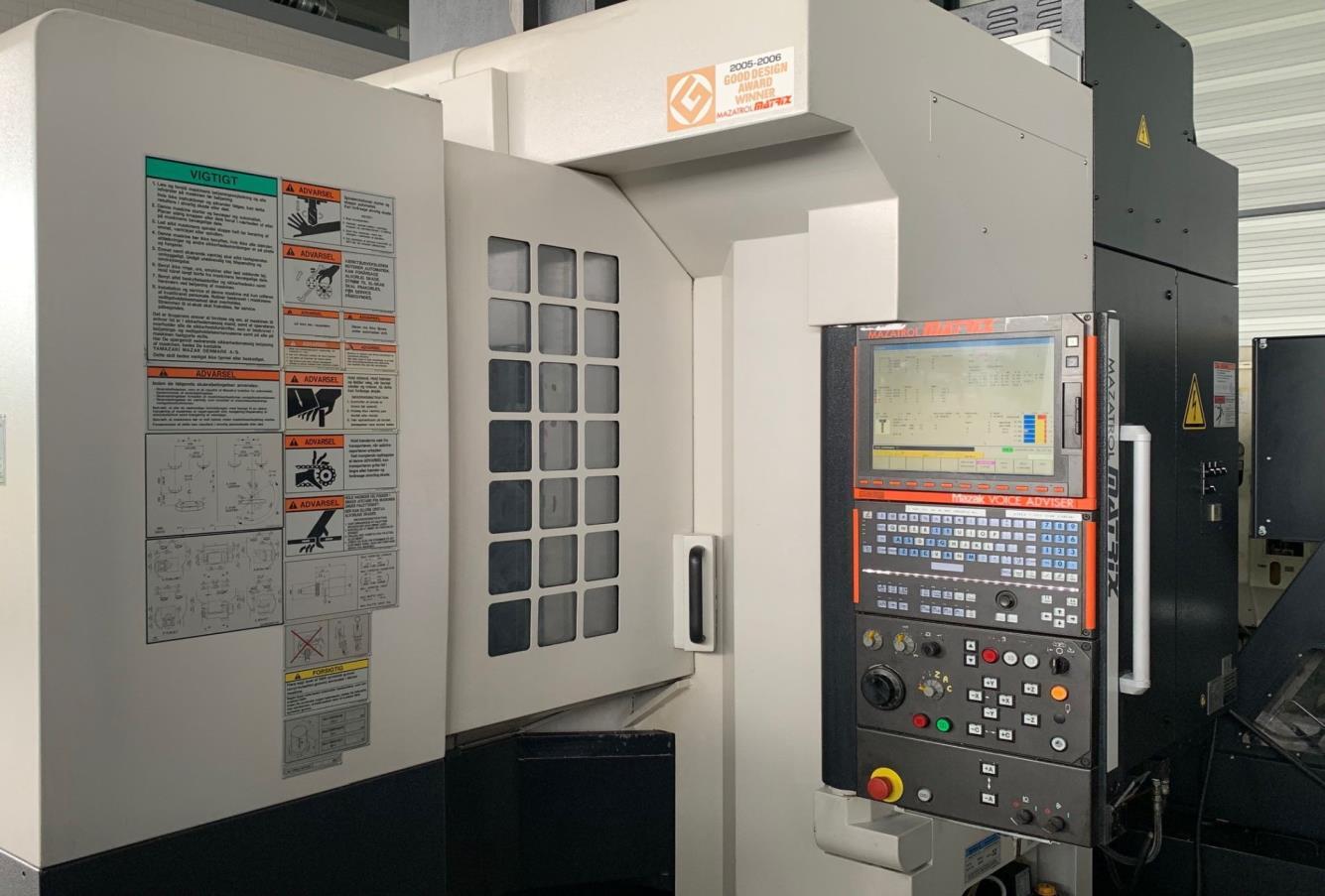

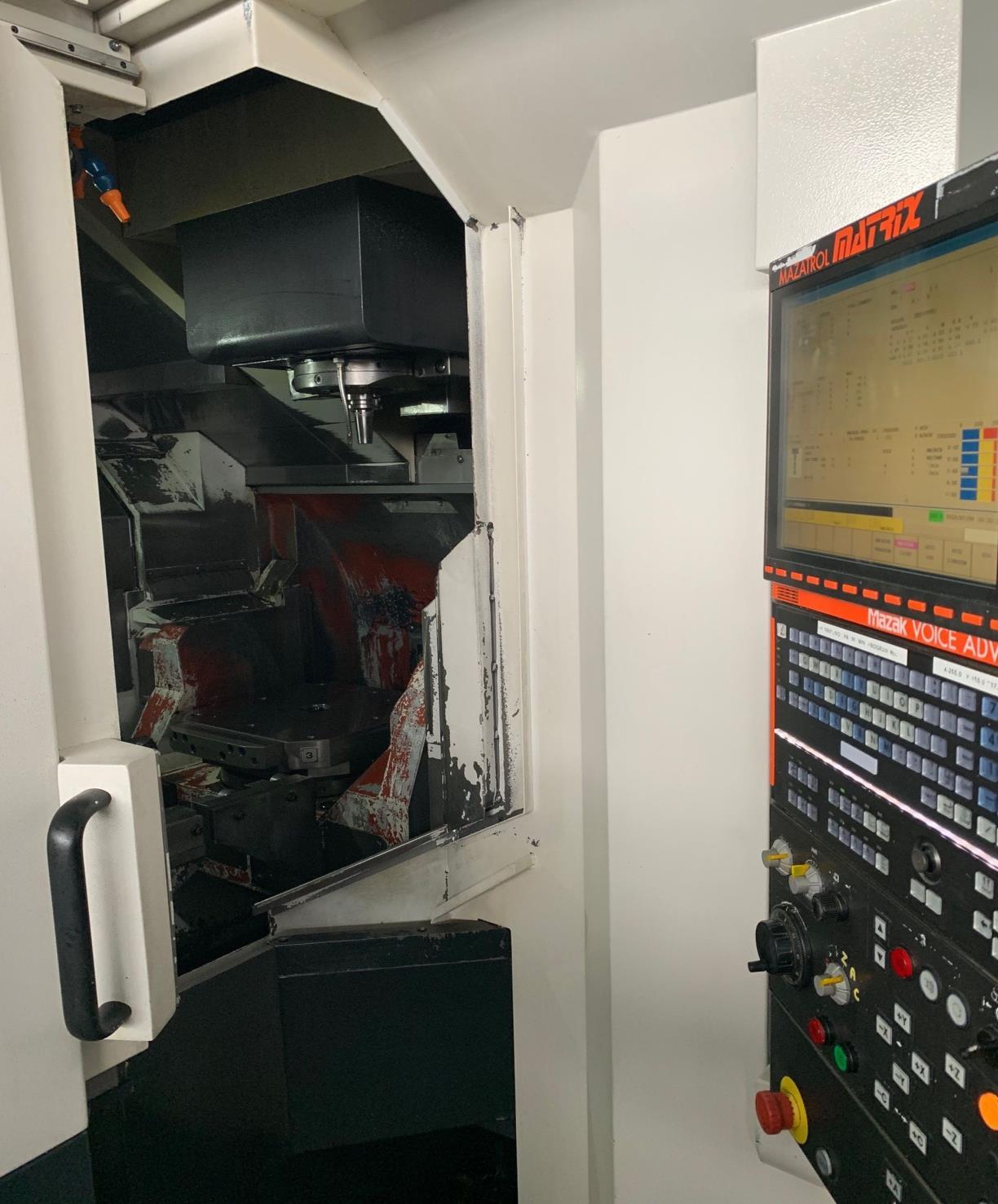

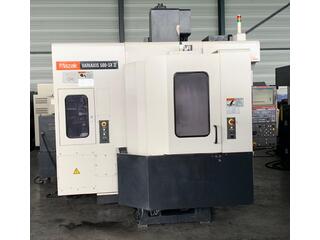

| Maschinentyp: | Mazak Variaxis 500-5X II |

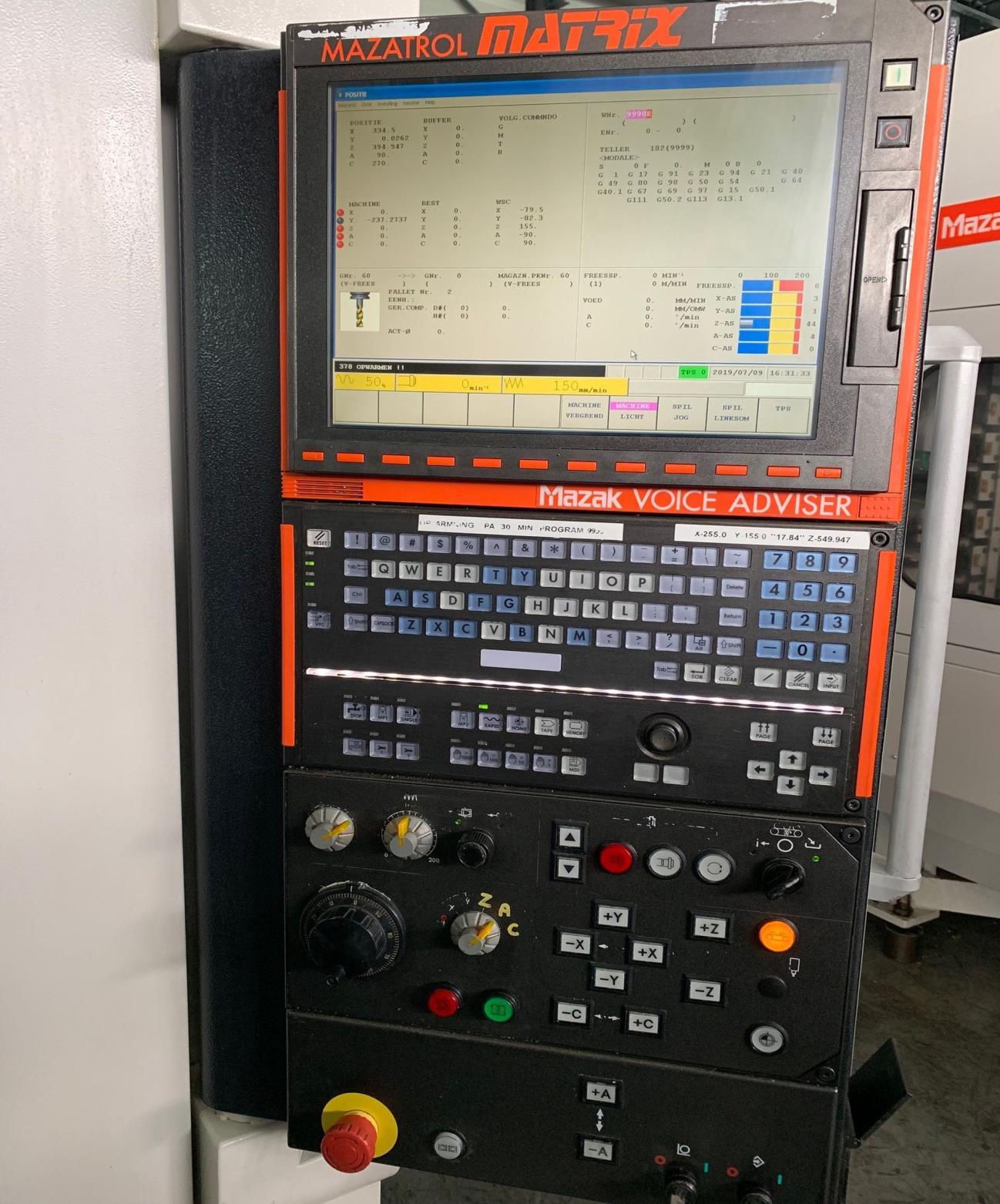

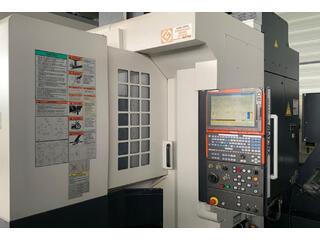

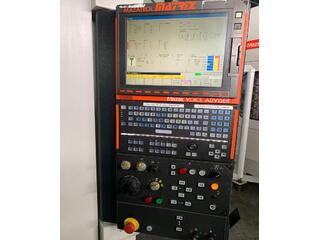

| Steuerung: | Mazatrol Matrix |
| Baujahr: | 2006 |
| Id | 13770 |
Jetzt anfragen
Technische Daten
| Verfahrwege: | |
| X-Achse: [mm] | 510 |
| Y-Achse: [mm] | 510 |
| Z-Achse: [mm] | 460 |
| Eilgang: (X/Y/Z) [m/min.] | 40 / 40 / 30 |

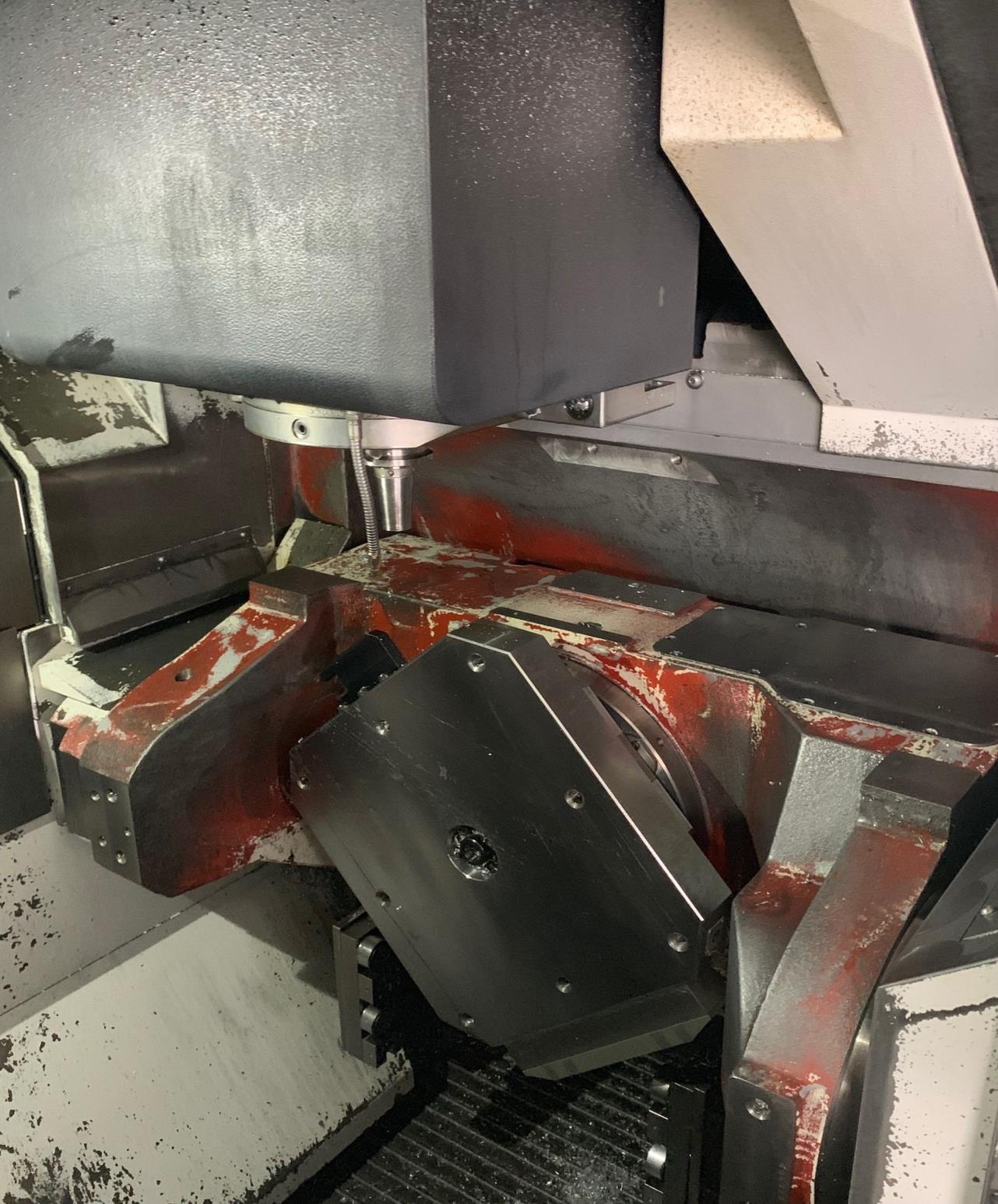

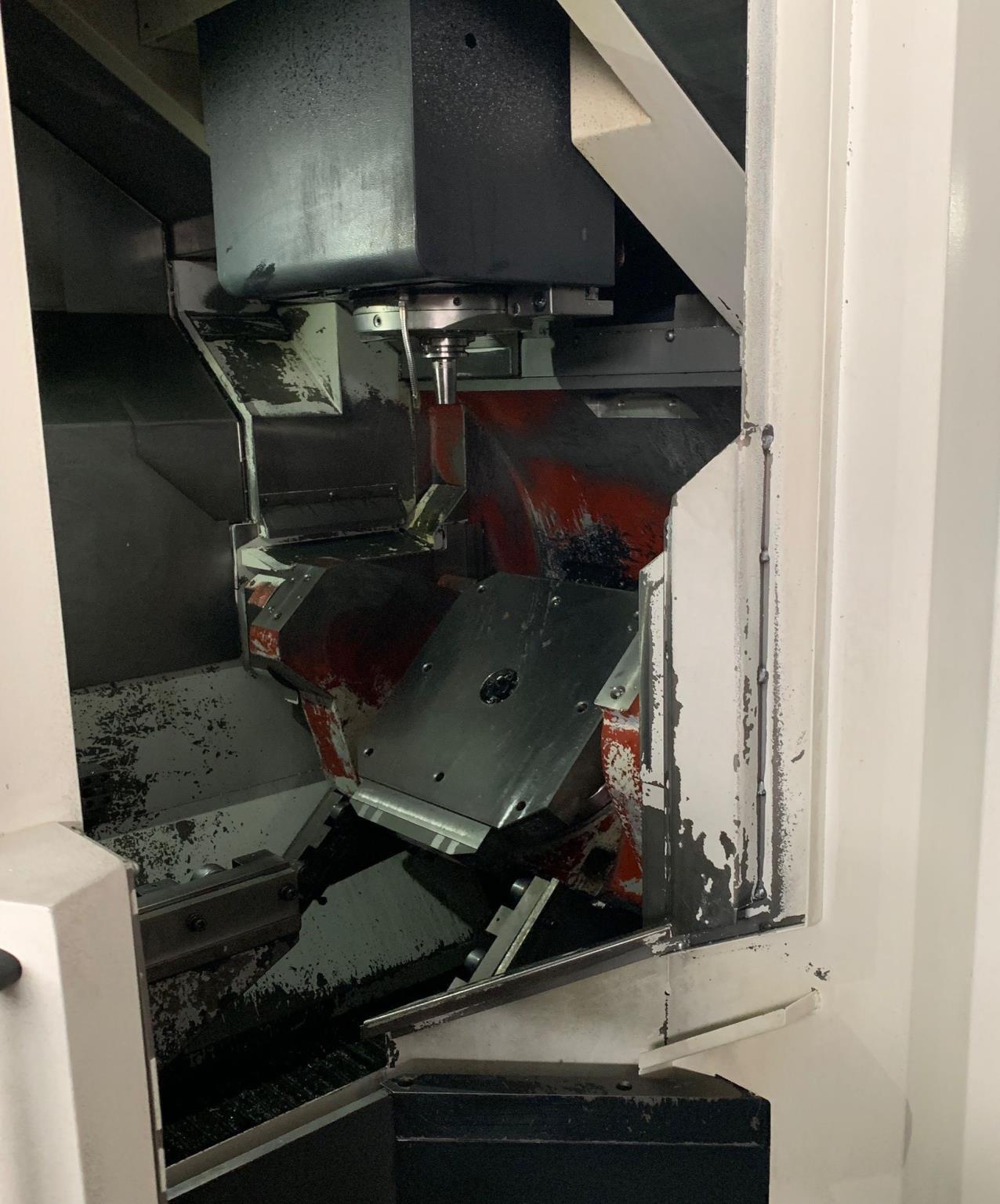

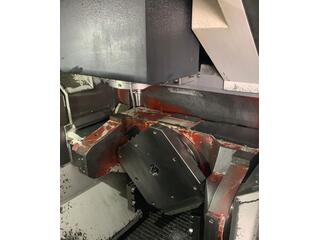

| Schwenkbereich: | A-axis; -120° bis +30° |
| Schwenkbereich: | C-axis; +/- 360° |
| Drehzahlbereich: [1/min.] | 25.000 |
| Antriebsleistung: [kW] | 22 |
| Werkzeugaufnahme: | MAS BT-40 BIG PLUS |

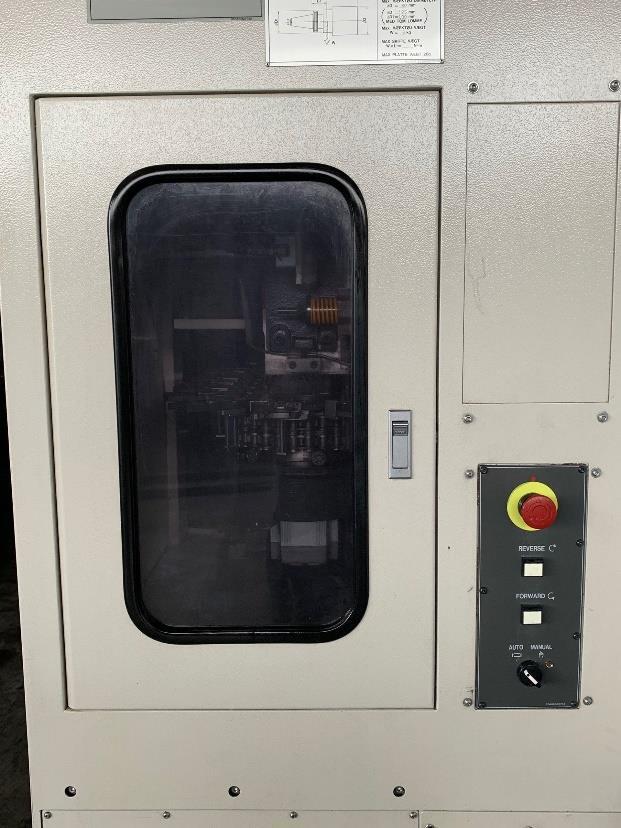

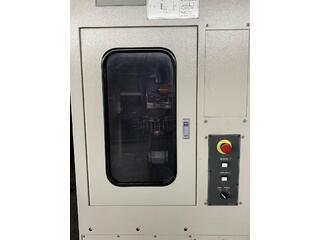

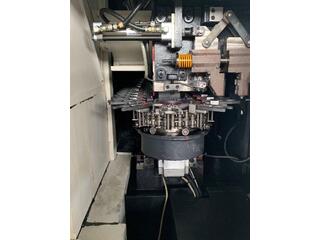

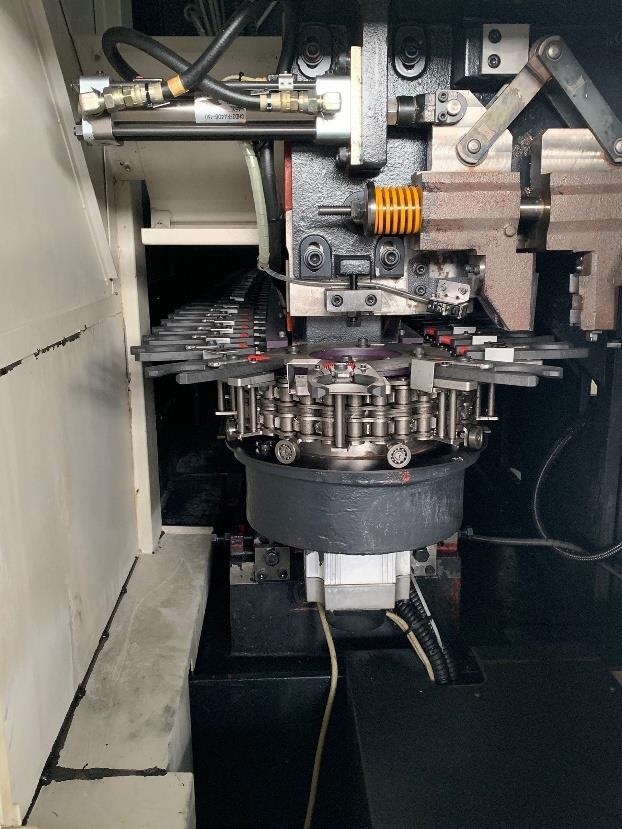

| Werkzeugplätze: | 60 |
| Werkzeugwechselzeit: [s] | 4,5 |
| Werkzeugdurchmesser: [mm] | 80 / 125 |
| Werkzeuglänge: [mm] | 300 |
| Werkzeuggewicht: [kg] | 8 |

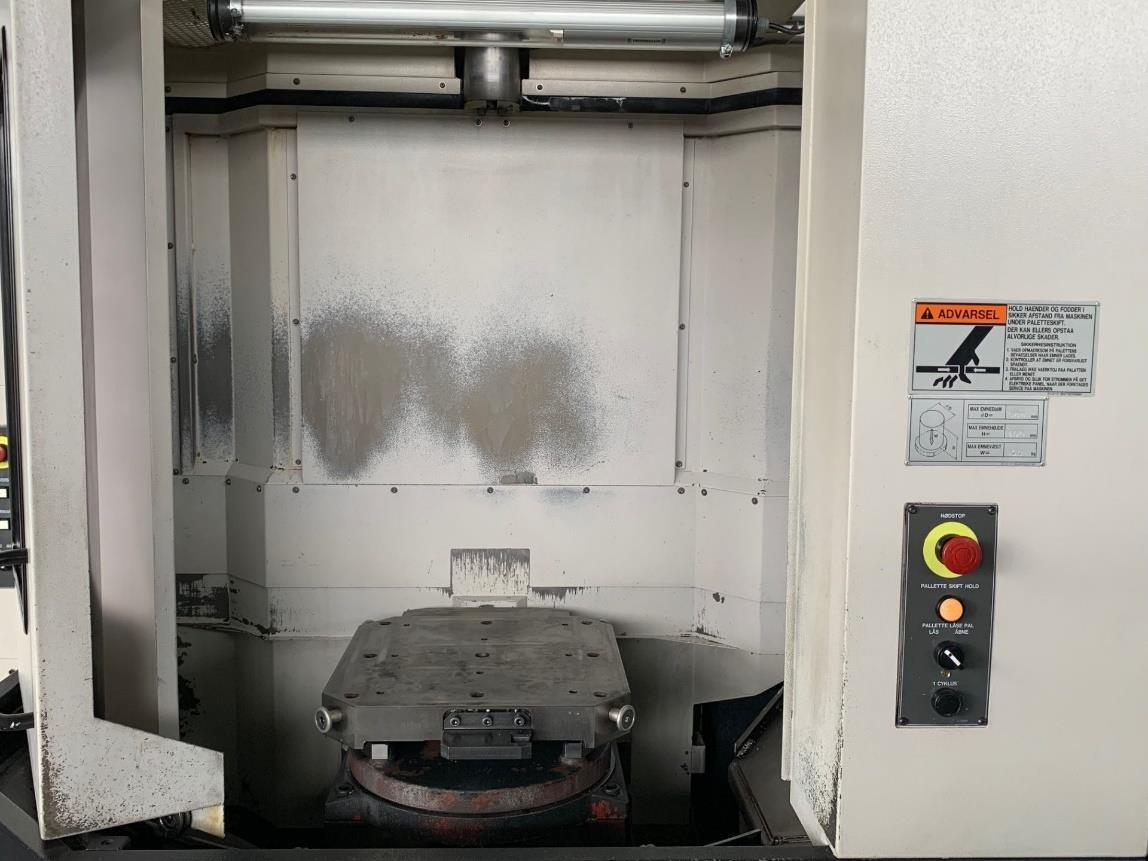

| Anzahl der Paletten: | 2 |
| Tischgröße: [mm] | 400 x 400 |
| Max. Tischlast: [kg] | 300 |
| Platzbedarf (LxWxH): [m] | 2,805 x 2,885 x 2,9 |
| Maschinengewicht: [kg] | 11.700 |
Ausstattungsmerkmale
| Späneförderer | |
| Messtaster | B Optical Renishaw MP 10 |
| Innenkühlung (IKZ): [bar] | 30 |
| Kühlmittelanlage | Mayfran Consep 2000-II |
| Software : | B) Synchronised Tapping |
| Software : | EIA Dynamic compensation 2 (Included 1) |
| Software : | High Smooting Control |
| Software : | Cylindrical Interpolation |
Bilder
