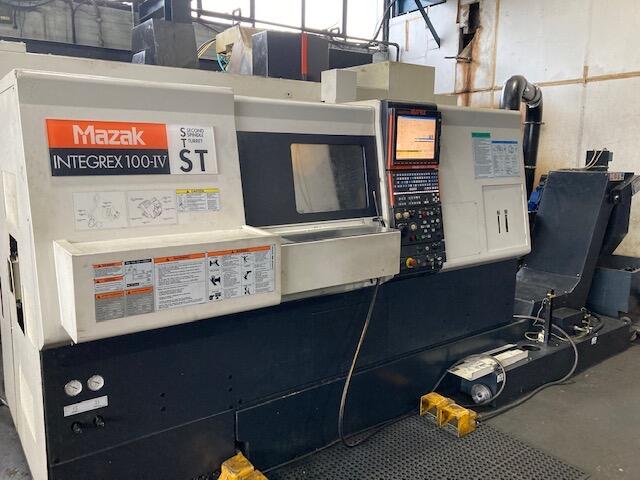

Drehmaschine Mazak Integrex 100-IV ST

Technische Daten

Hauptspindel
Max. Dreh-Ø über Bett: [mm]	545
Max. Dreh-Ø über Schlitten: [mm]	545
Max. Drehlänge: [mm]	753
C-Achse
Drehdurchmesser: [mm]	max 412 milling
Drehdurchmesser: [mm]	lower turret 400
Stangendurchlaß: [mm]	51
Drehzahlbereich: [1/min.]	35 - 6.000
Antriebsleistung: [kW]	11 / 7,5 (30min / 100%)
Spindelbohrung: [mm]	61

Gegenspindel
Drehzahlbereich: [1/min.]	35 - 6.000
C-Achse
Spindelbohrung: [mm]	61
Stangendurchlaß: [mm]	51
Antriebsleistung: [kW]	11 / 7,5 (30min / 100%)

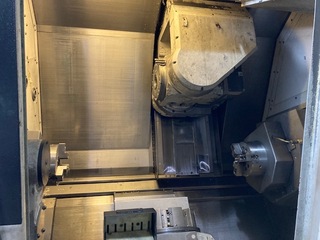

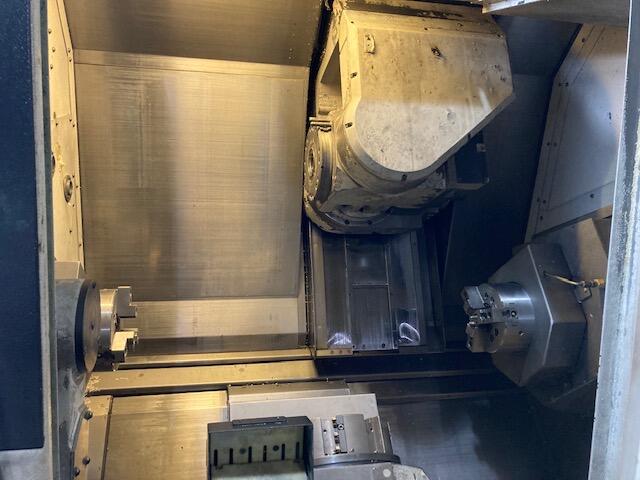

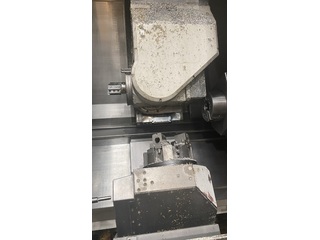

CNC-Spindel schwenkbar für Fräs- und Dreharbeiten
Drehzahlbereich: [1/min.]	15 - 12.000
Werkzeugaufnahme:	Capto C 6
Antriebsleistung: [kW]	5,5
Werkzeugwechsler
Anzahl Werkzeuge: [Stück]	40

Verfahrwege:
X-Achse: [mm]	410
Y-Achse: [mm]	140
Z-Achse: [mm]	805
B-Achse	-30° - +195°
X-Achse: [mm]	X2 220
Z-Achse: [mm]	Z2 780
W-Achse: [mm]	795

Revolver 1	unterer
Revolverplätze:	9
Werkzeughalter	20x20mm

Ausstattungsmerkmale

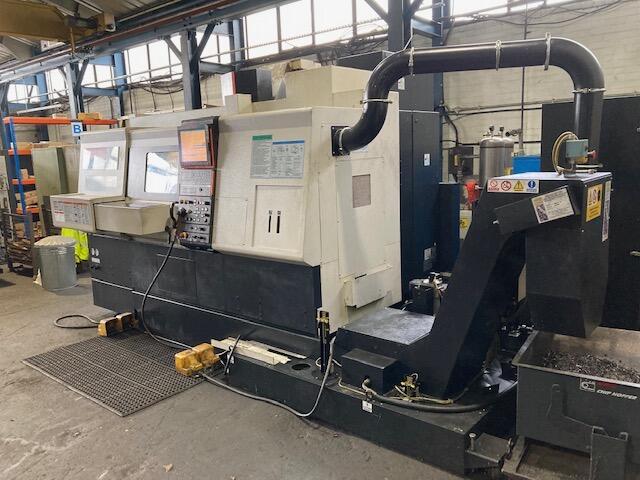

Späneförderer
3-Backenfutter [mm]	Main Spindle Kitagawa Ø170mm 3-Jaw Power Chuck.
3-Backenfutter [mm]	Sub Spindle Kitagawa B206 3-JawPower Chuck

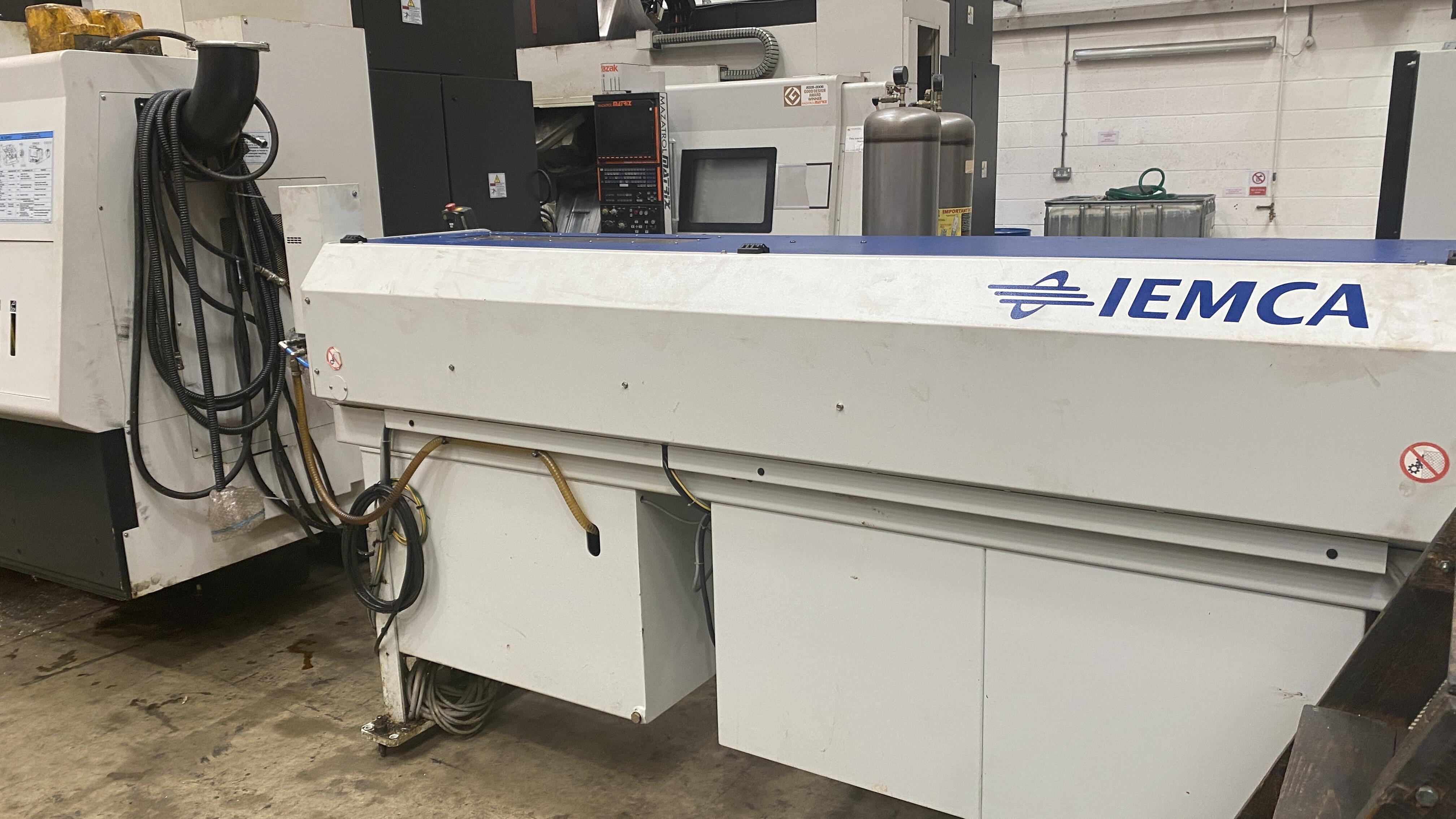

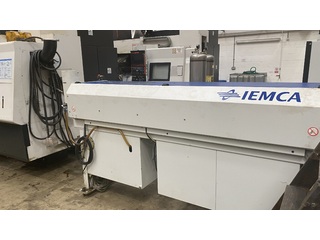

Stangenlademagazin	Iemca Master 865 MP Barfeeder Type 19

Bilder

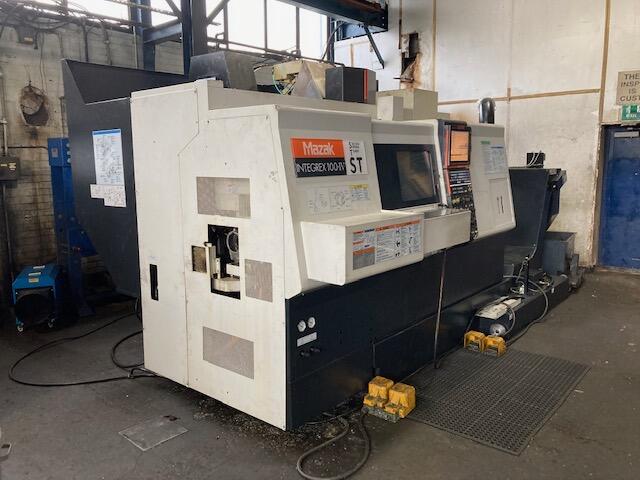

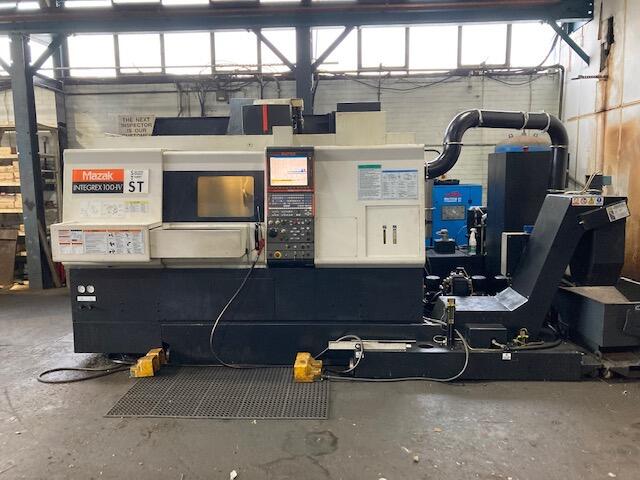

Gebrauchte(s) CNC Fräs- und Drehzentrum Mazak Integrex 100-IV ST
