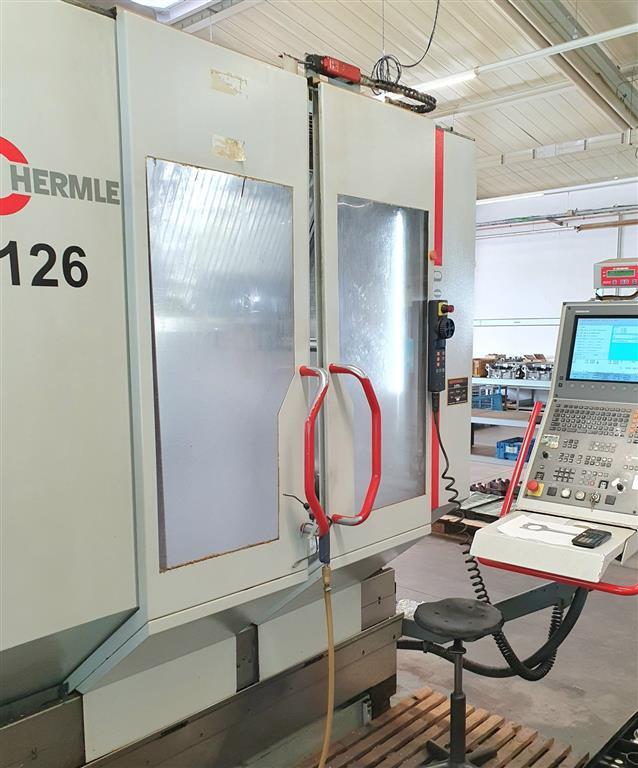

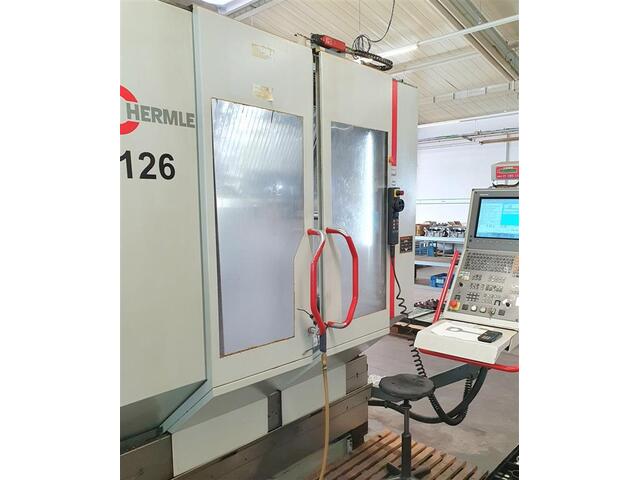

Druckansicht Hermle C 40 U
| Universal Bearbeitungszentrum | |
| Maschinentyp: | Hermle C 40 U |

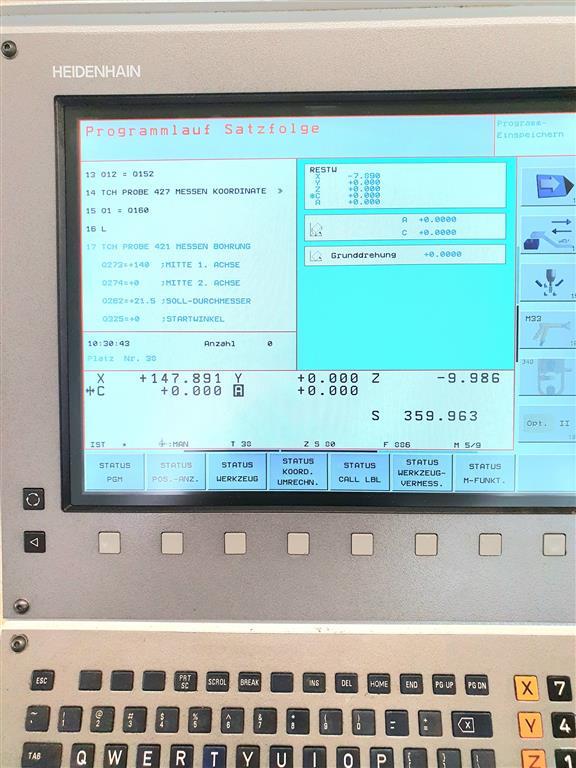

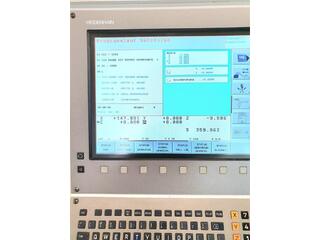

| Steuerung: | Heidenhain iTNC 530 |
| Baujahr: | 2003 |
| Einschaltstunden: [h] | 62.300 |
| Spindellaufstunden: [h] | 19.900 |
| Verfügbar ab: | sofort/now |
| Id | 14893 |
Technische Daten
| Verfahrwege: | |
| X-Achse: [mm] | 850 |
| Y-Achse: [mm] | 700 |
| Z-Achse: [mm] | 500 |
| A-Achse | |
| C-Achse | |
| Eilgang: (X/Y/Z) [m/min.] | 45 |
| Anzahl gesteuerter Achsen: | 5 simultan |
| Drehzahlbereich: [1/min.] | 20 - 10.000 |
| Antriebsleistung: [kW] | 32/17 |
| Drehmoment: [Nm] | 159/107 |
| Werkzeugaufnahme: | SK 40 |
| Werkzeugwechsler | Pick-up |
| Werkzeugplätze: | 38 |
| Werkzeugdurchmesser: [mm] | |
| Werkzeuglänge: [mm] | |
| Max. Werkzeuggewicht: [kg] | |

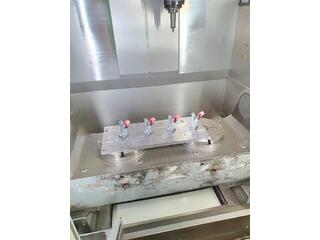

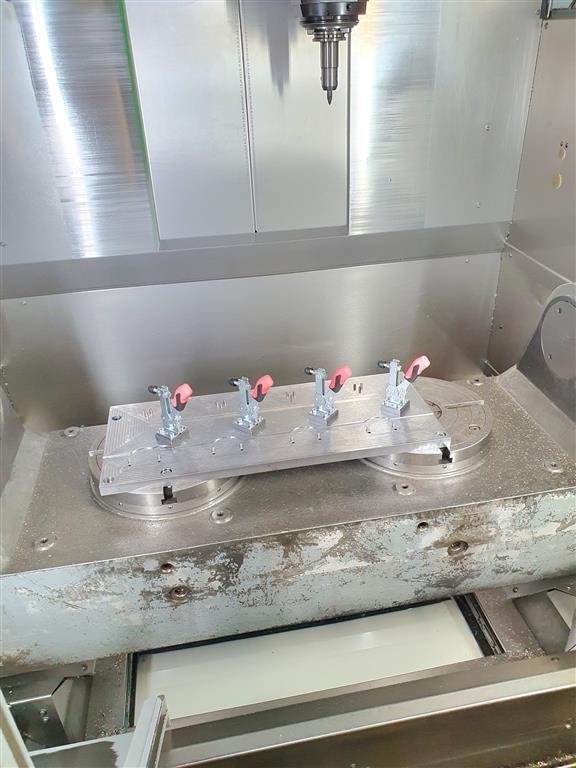

| NC-Schwenkrundtisch | 2x Ø 280 mm |
| Max. Tischlast: [kg] | |
| Schwenkbereich: | + 25° / – 110 ° |
| Anschlußwert: [KW] | 43 |
| Maschinengewicht: [kg] | 10.500 |
| Platzbedarf (LxWxH): [m] | 2,4 x 3,2 x 2,9 |
Ausstattungsmerkmale

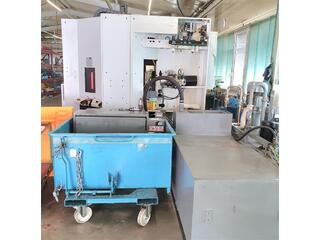

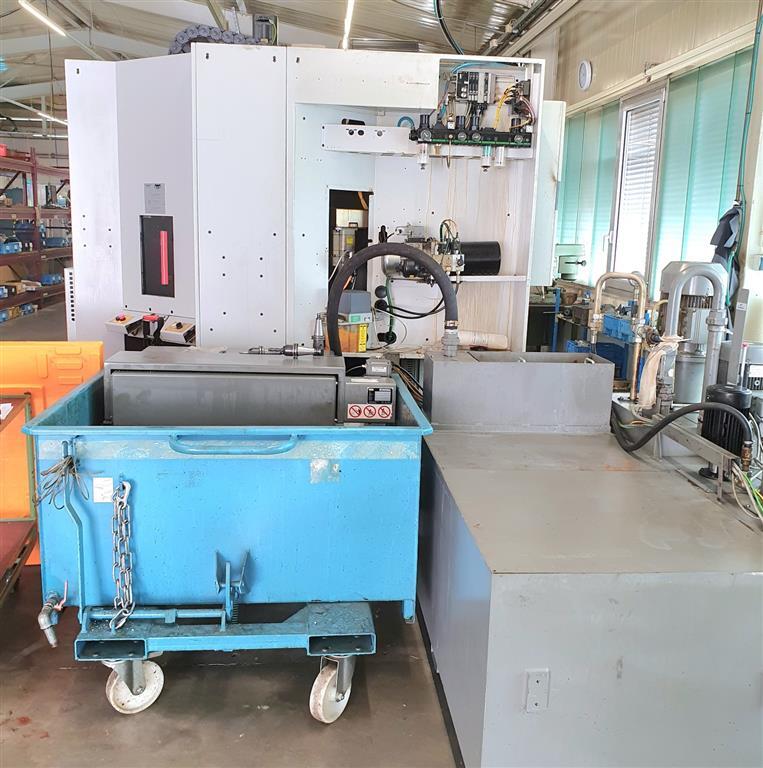

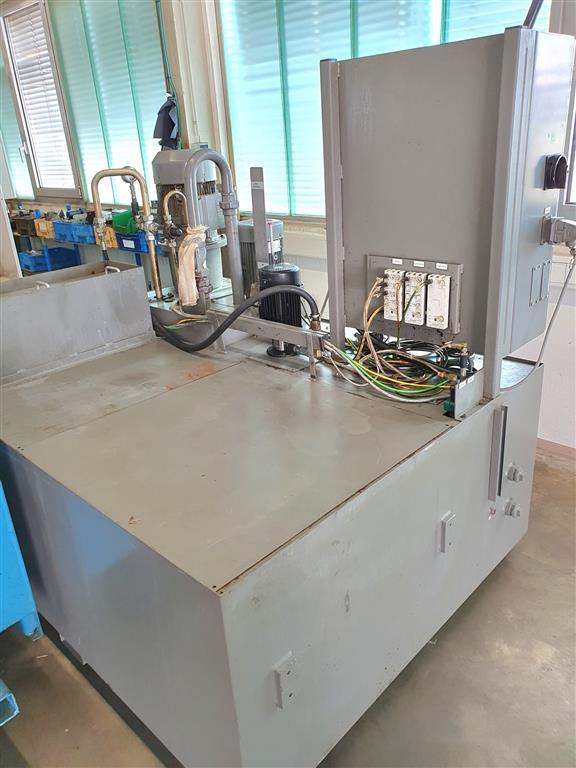

| Kühlmittelanlage | |
| Innenkühlung (IKZ): [bar] | 40 |
| Kühlmitteltank: [l] | 600 L |
| Papierbandfilter | |
| Spänespülpistole | |
| Späneförderer | mit Spänewagen (200 l) / with chip trolley (200 l) |
| Elektronisches Handrad | |
| Luft durch Spindelmitte | |
| Spänespülung | |
| Messtaster | Renishaw |
| NC-Schwenkrundtisch | 2x 280 mm mm |
| Software : | Wärmekompensation |
| Dokumentation - Deutsch |
