Druckansicht Emco Hyperturn 45 SM2Y-BigBore
| CNC Fräs- und Drehzentrum | |

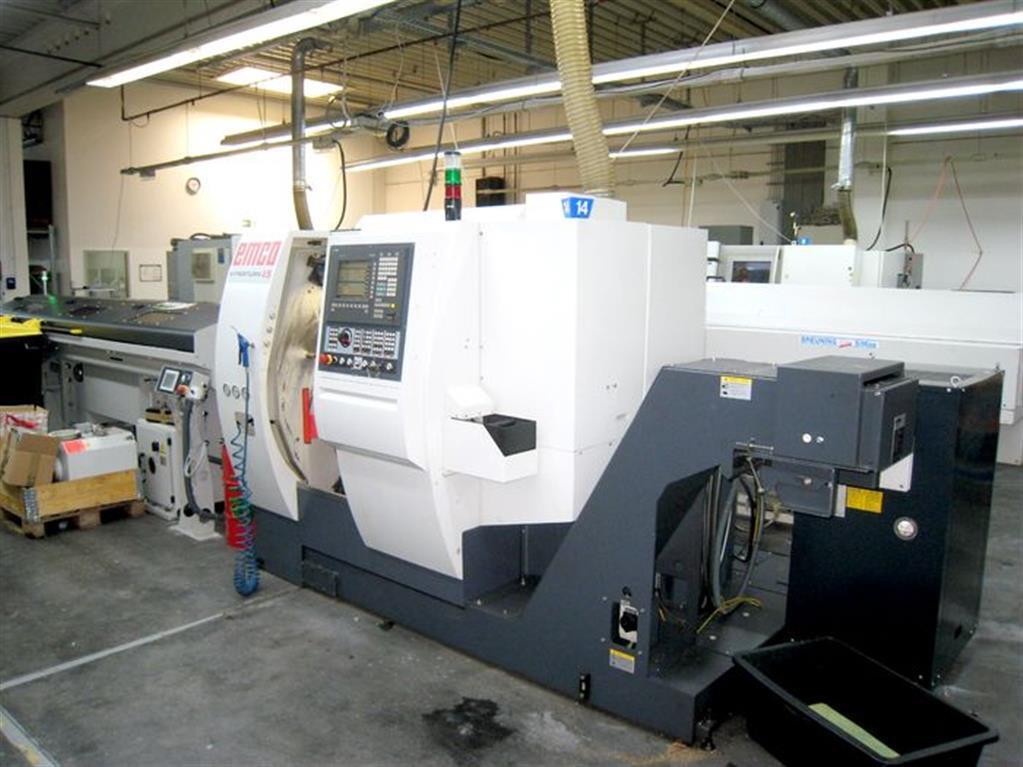

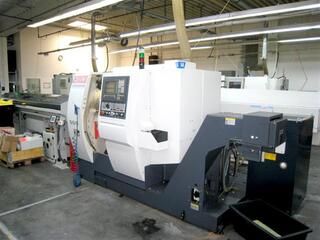

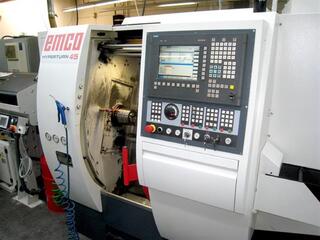

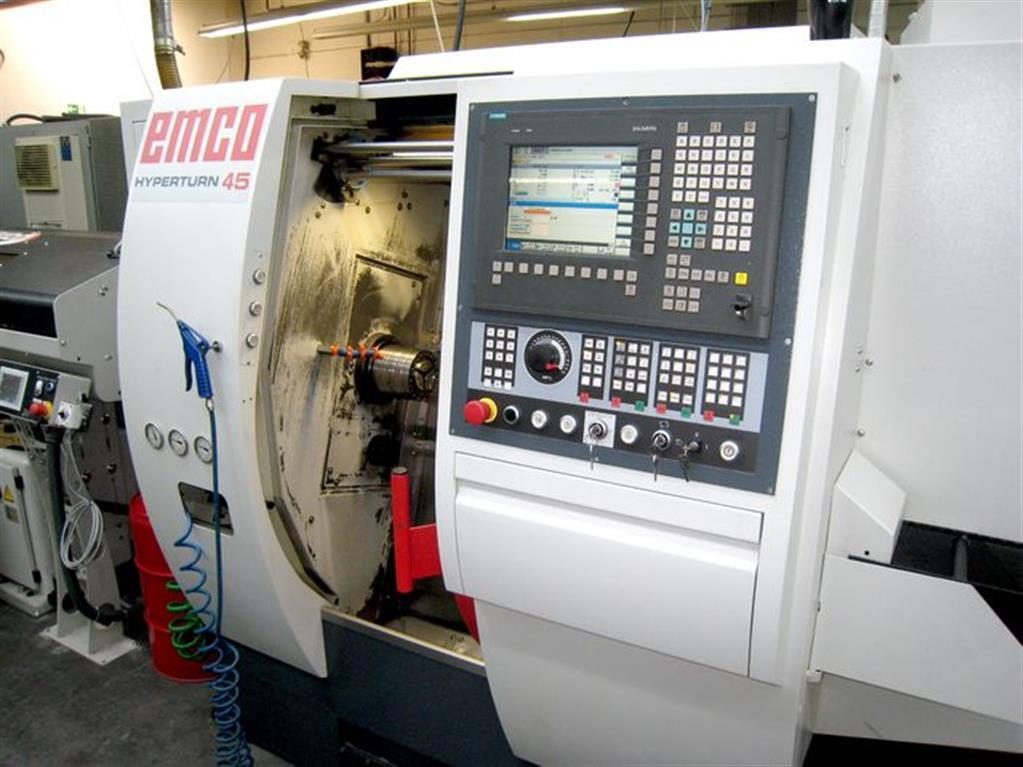

| Maschinentyp: | Emco Hyperturn 45 SM2Y Big Bore - PowerMill |

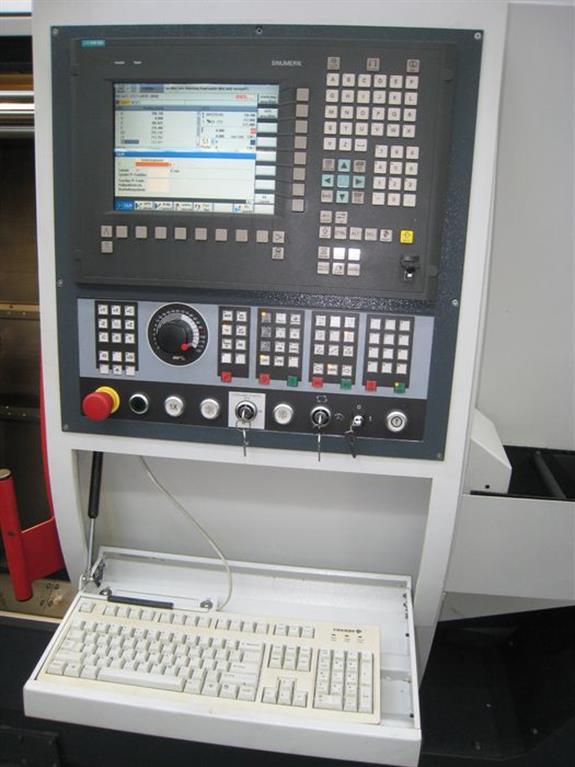

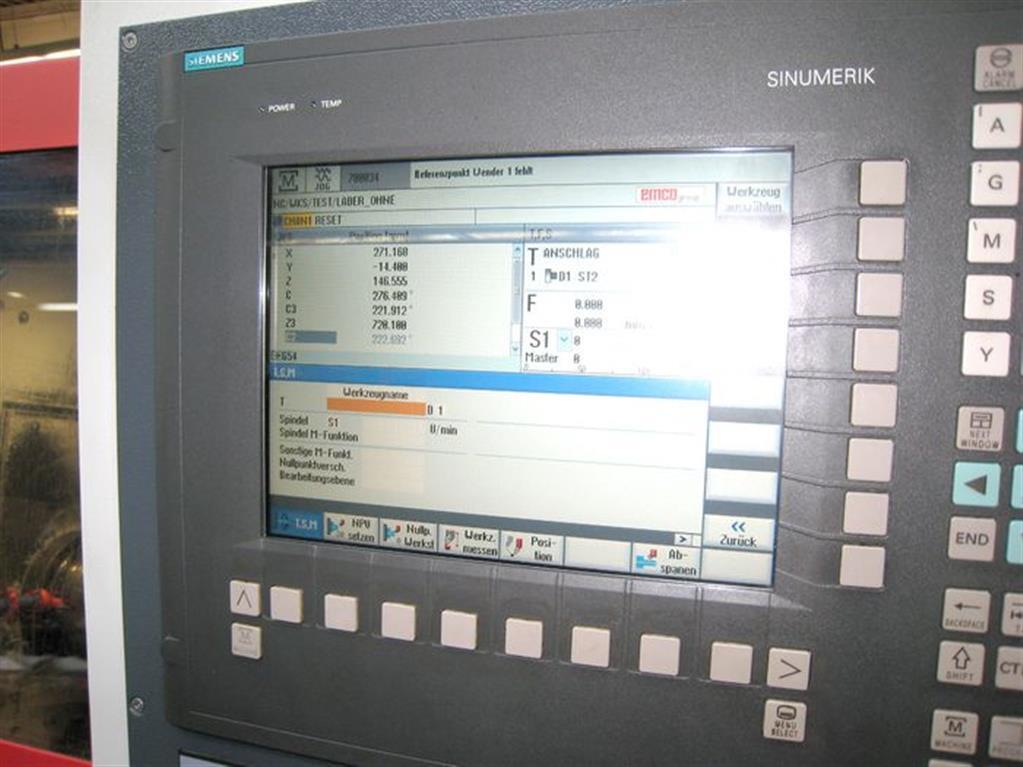

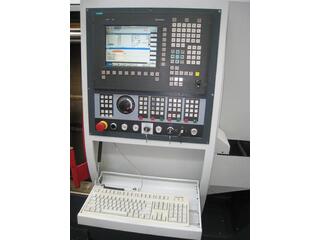

| Steuerung: | Siemens 840Dsl |
| Baujahr: | 2014 |
| Einschaltstunden: [h] | 19.900 |
| Id | 14819 |
Jetzt anfragen
Technische Daten
| Max. Drehlänge: [mm] | 480 |
| Drehdurchmesser: [mm] | 430 |
| Stangendurchlaß: [mm] | 51 |
| Max. Dreh-Ø über Schlitten: [mm] | 300 |
| Max. Dreh-Ø über Bett: [mm] | 430 |
| C-Achse | 2x 0,001° |
| Hauptspindel | |
| Drehzahlbereich: [1/min.] | 7.000 |
| Antriebsleistung: [kW] | 29 |
| Drehmoment: [Nm] | 250 |

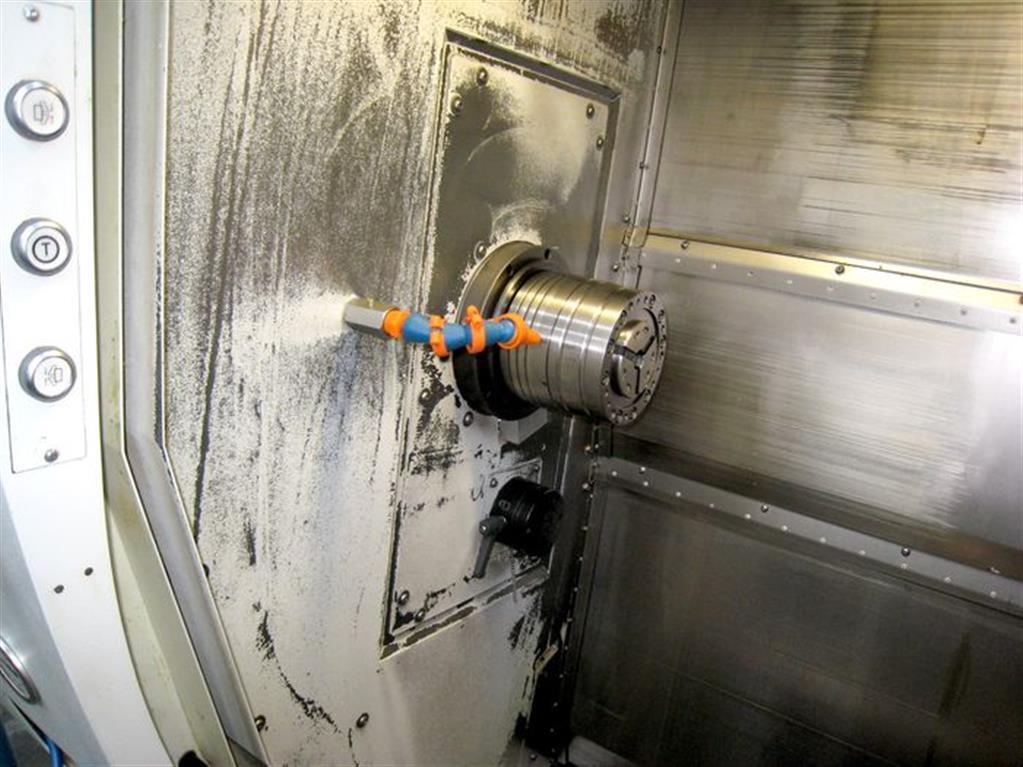

| Gegenspindel | |
| Drehzahlbereich: [1/min.] | 7.000 |
| Antriebsleistung: [kW] | 22 |
| Drehmoment: [Nm] | 130 |

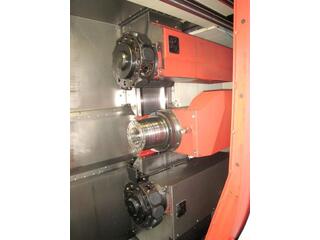

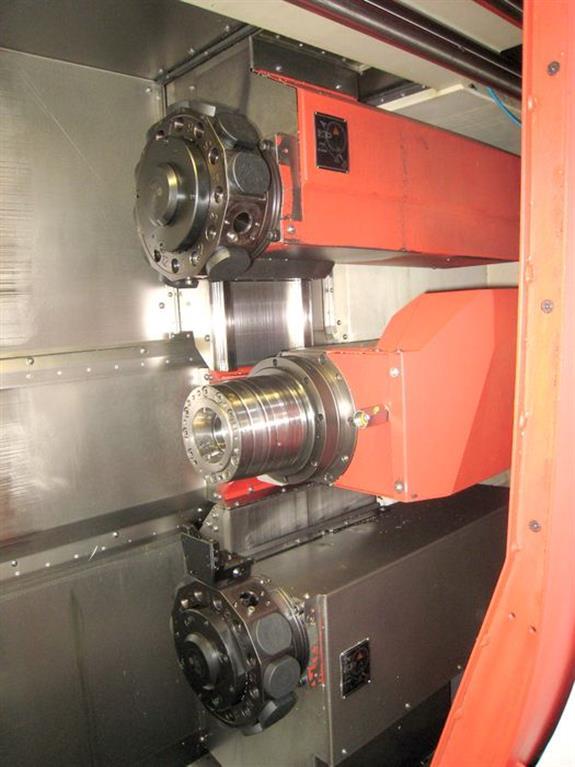

| Anzahl Revolver: | 2 |
| Revolver 1 | 12 VDI 25 |
| Anzahl Werkzeuge: [Stück] | 12 |
| Verfahrwege: | |
| X-Achse: [mm] | x1 160 |
| Y-Achse: [+/- mm] | +40 -30 |
| Z-Achse: [mm] | Z1 510 |
| angetriebene Werkzeuge | 12 |
| Drehzahlbereich: [1/min.] | 7.000 |
| Revolver 1 | unten |
| Werkzeugaufnahme: | 12 VDI 25 |
| angetriebene Werkzeuge | 12 |
| Antriebsleistung angetr. Werkzeuge [kW]: | |
| Drehzahl angetr. Werkzeuge | 7.000 |
| Verfahrwege: | |
| X-Achse: [mm] | X2 150 |
| Z-Achse: [mm] | Z2 2.510 |
| Maschinengewicht: [kg] | 4.200 |
| Platzbedarf (LxWxH): [m] | 3,9 x 1,95 x 2,33 |
Ausstattungsmerkmale

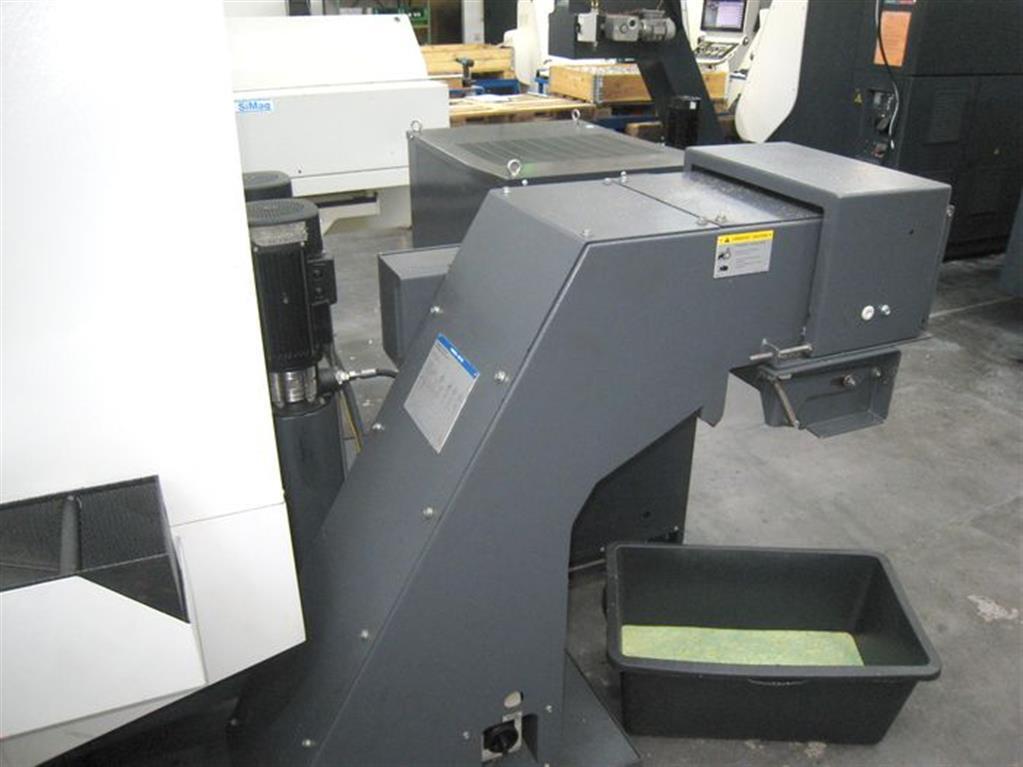

| Späneförderer | |
| Kühlmitteltank: [l] | |
| Innenkühlung (IKZ): [bar] | |

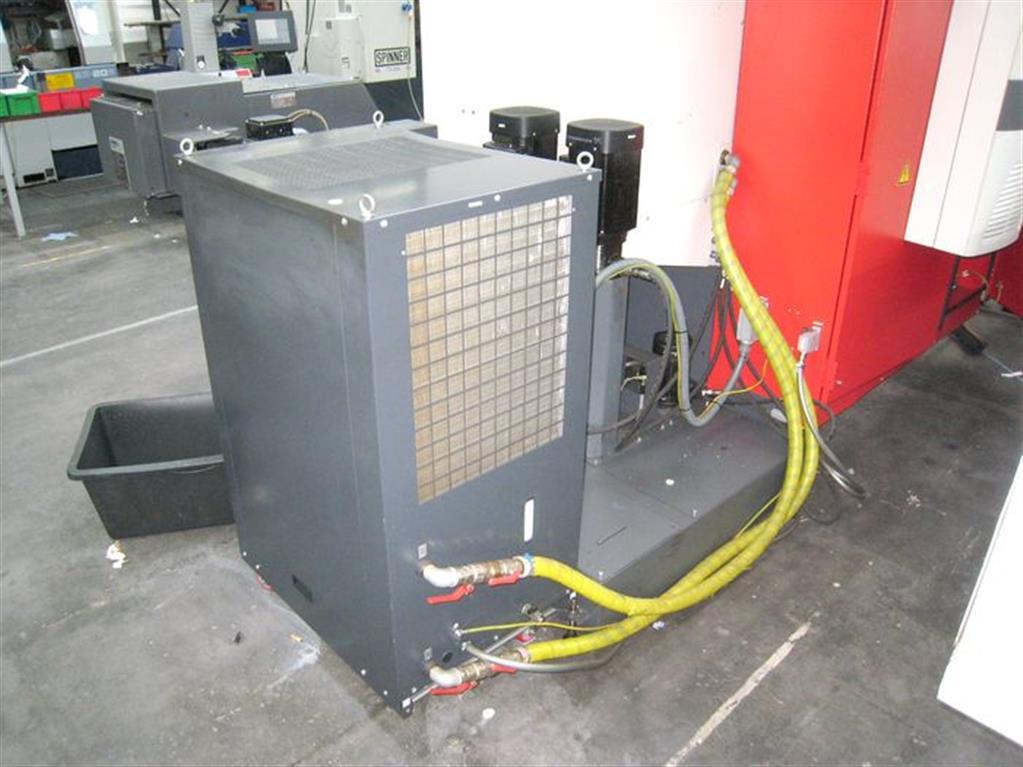

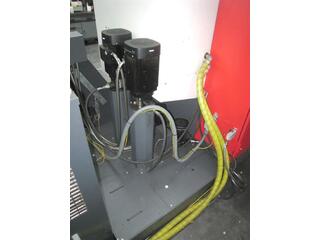

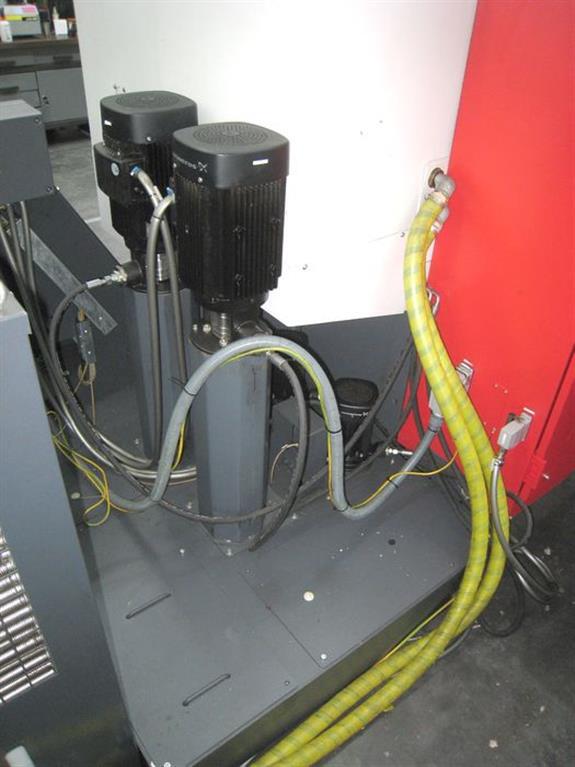

| Hochdruckpumpen | 2 x 25 bar |
| Teilefangvorrichtung | Abgreif |
| Spannzangenfutter | Spannzangenfutter HAINBUCH SPANNTOP nova axfix52, |
| 3-Backenfutter [mm] | 2x 3-Backenfutter RÖHM D175 und D170 |
| Software : | Verzahnungsfräsen |
| Werkzeugvermessung | tool eye |

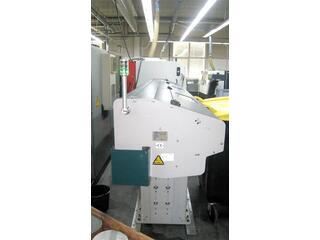

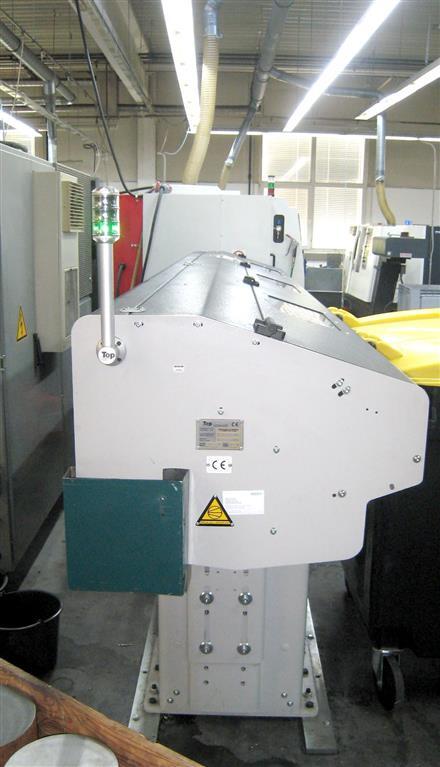

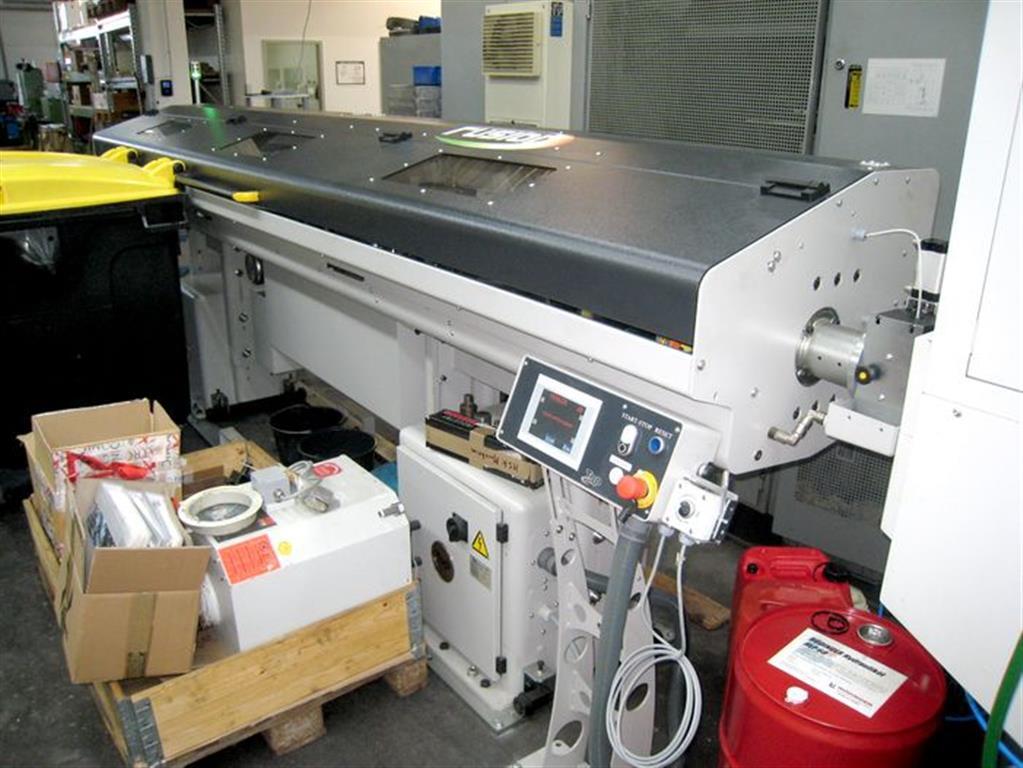

| Stangenlademagazin | Stangenlademagazin TOP automazioni FUSION 350SX (2018) |

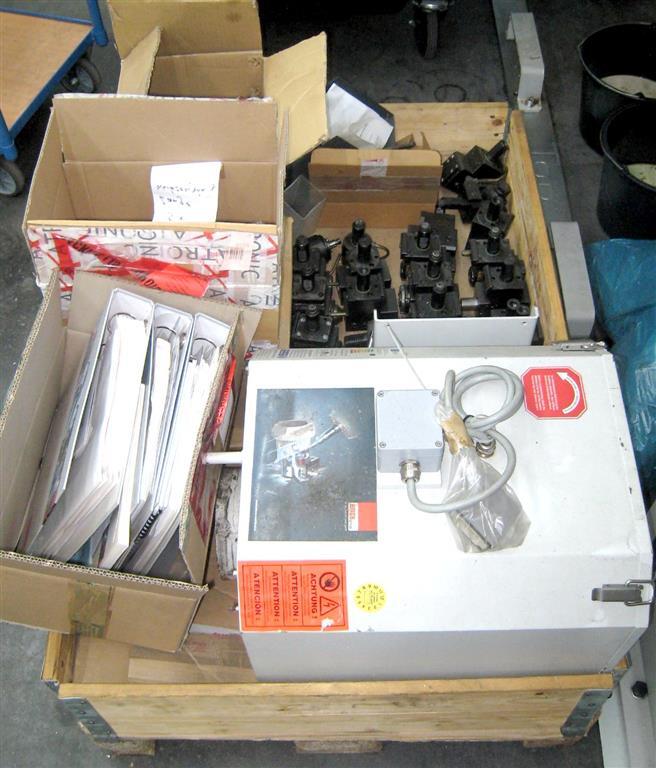

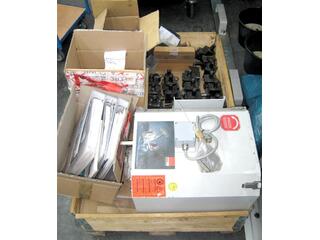

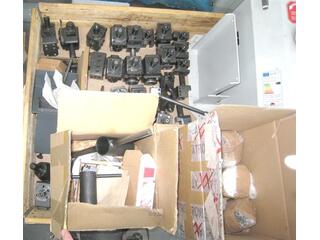

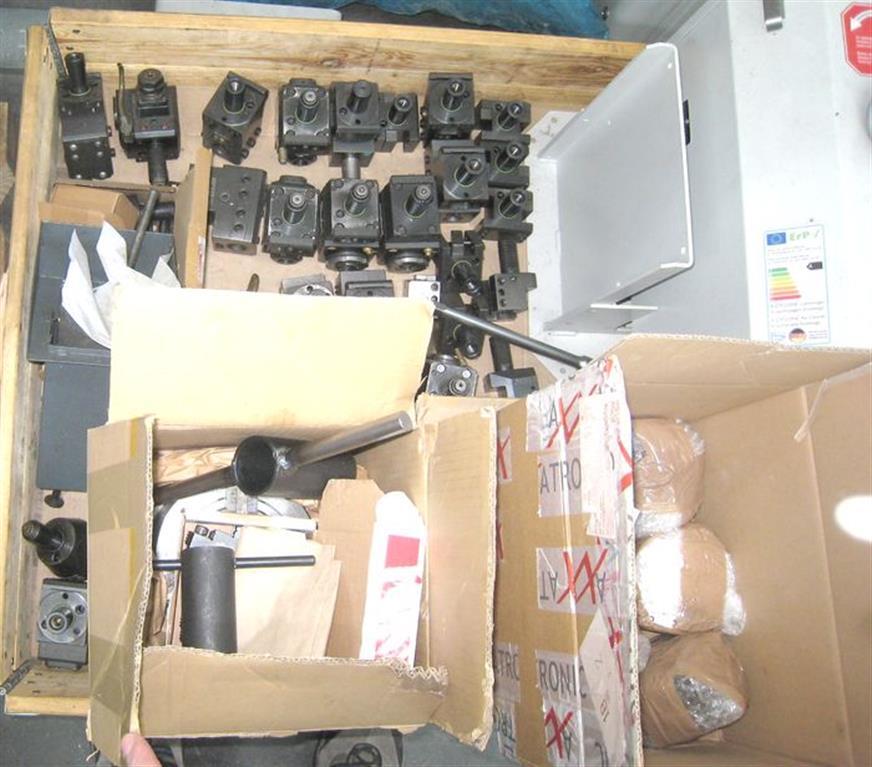

| Werkzeughalter |
