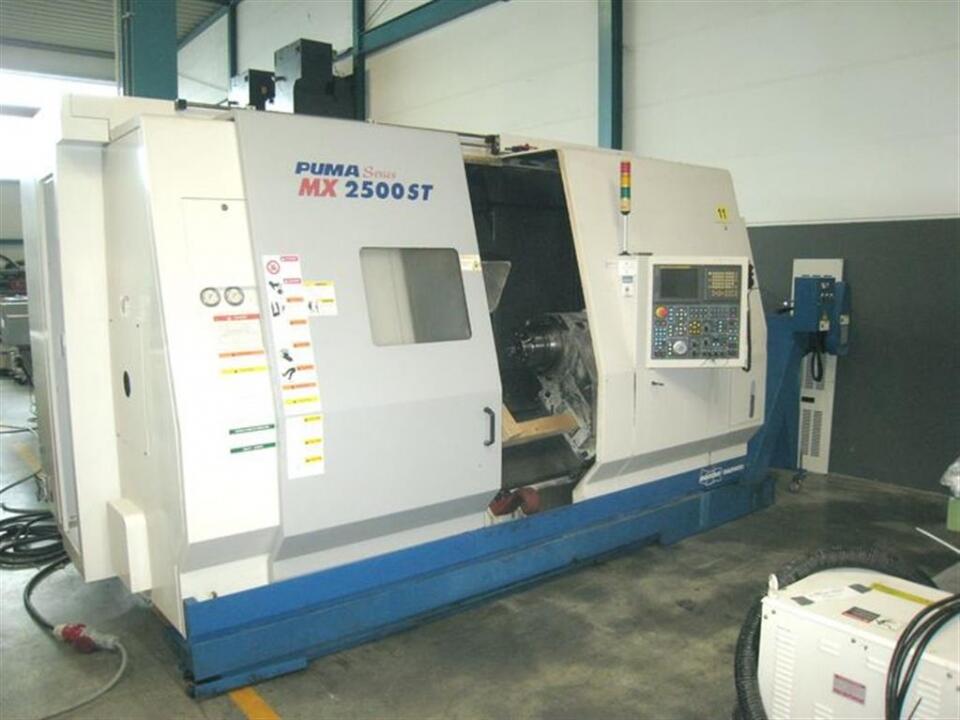

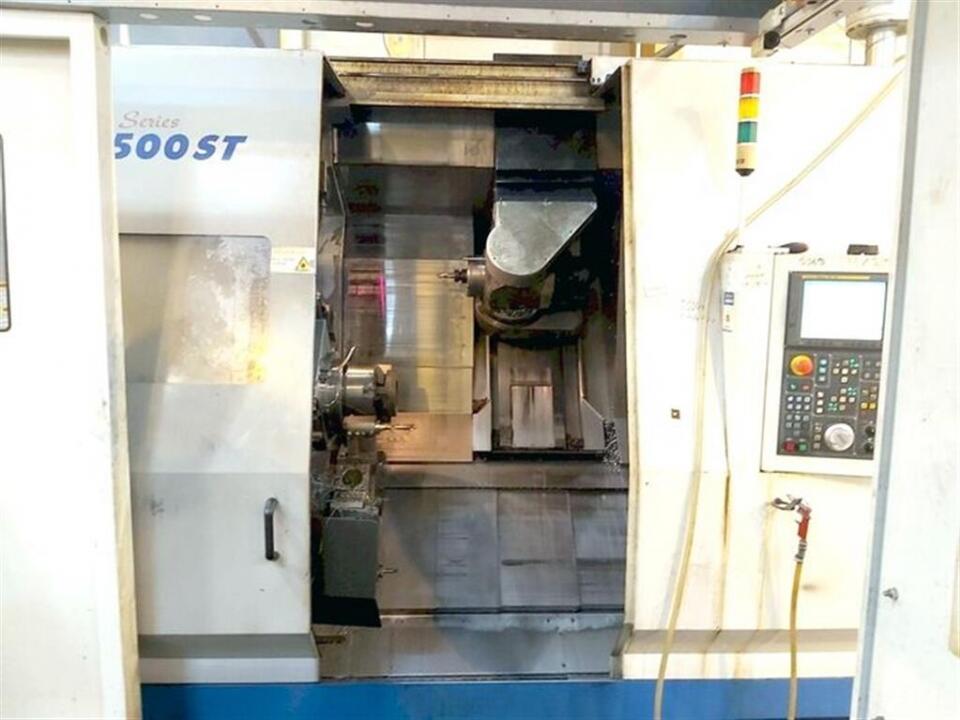

Druckansicht Doosan Puma MX 2500 ST
| CNC Fräs- und Drehzentrum | |
| Maschinentyp: | Doosan Puma MX 2500 ST |

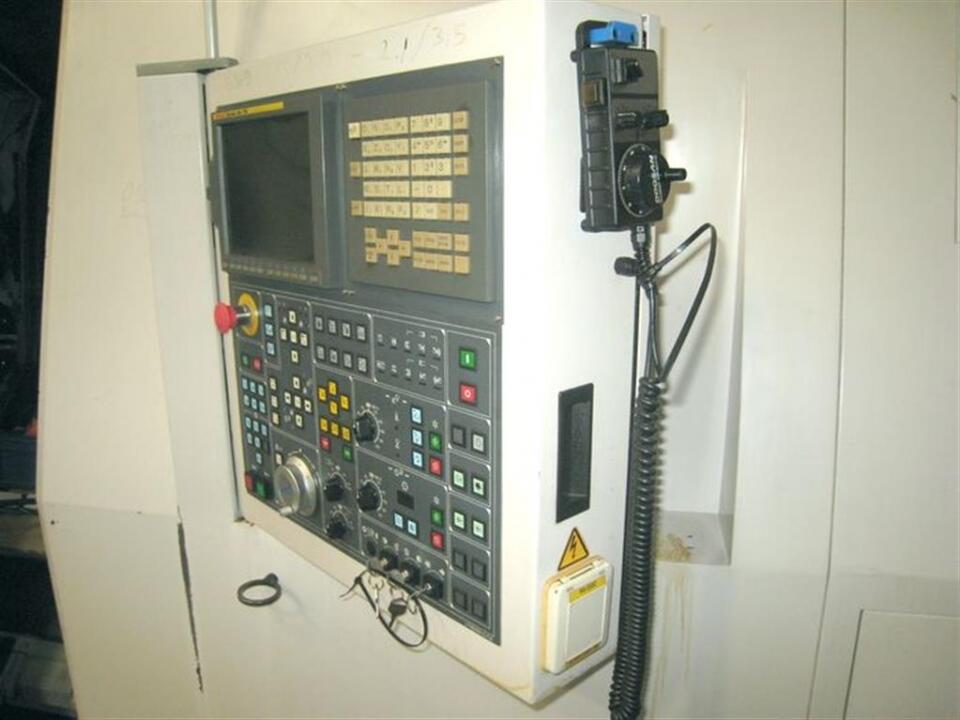

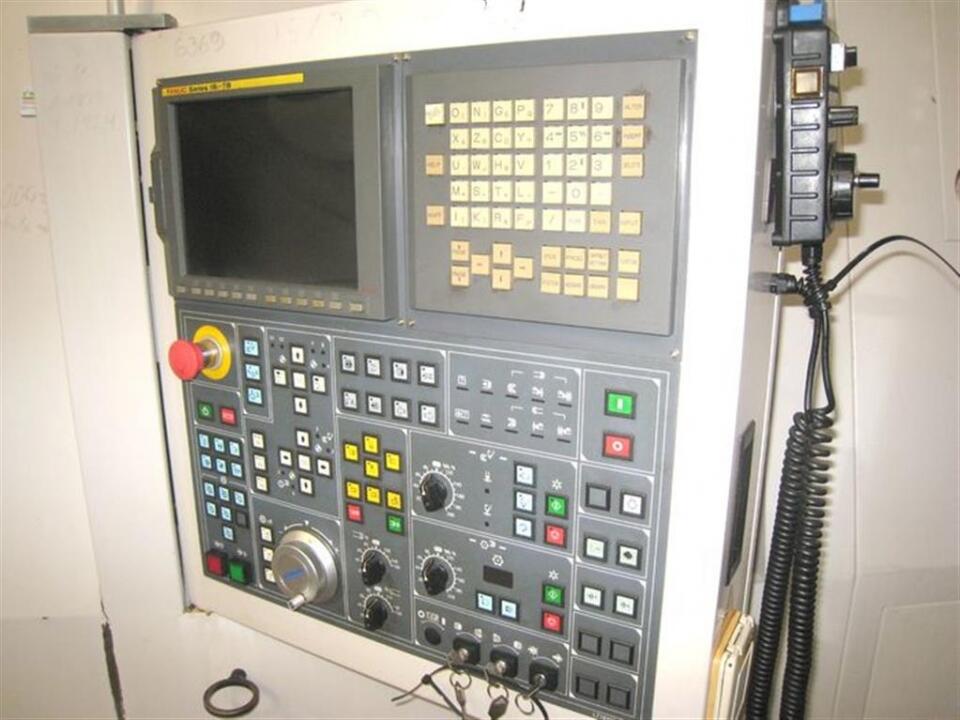

| Steuerung: | Fanuc 18i - TB |
| Baujahr: | 2005 |
| Verfügbar ab: | sofort / now |
| Id | 14641 |
Jetzt anfragen
Technische Daten
| Max. Drehlänge: [mm] | 1.020 |
| Drehdurchmesser: [mm] | 600 / 750 |
| Stangendurchlaß: [mm] | 76 |
| C-Achse | 360.000° |
| Drehzahlbereich: [1/min.] | 3.500 |
| Antriebsleistung: [kW] | 26 / 22 |
| Verfahrwege: | |
| X-Achse: [mm] | |
| Y-Achse: [+/- mm] | +/- 80 |
| Z-Achse: [mm] | |

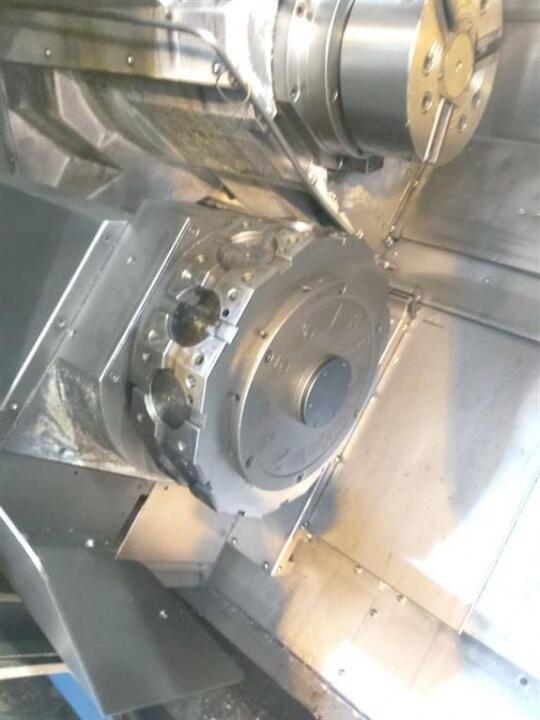

| Anzahl Revolver: | 1 |
| Werkzeugplätze: | 12 |
| angetriebene Werkzeuge | |
| Gegenspindel | |

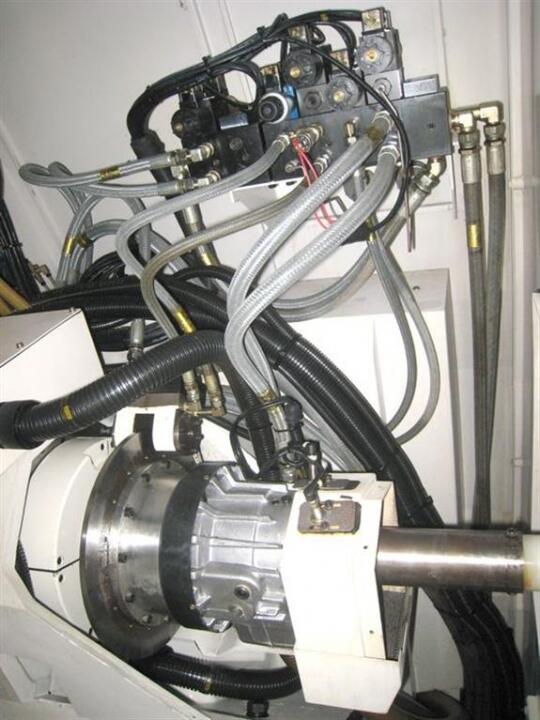

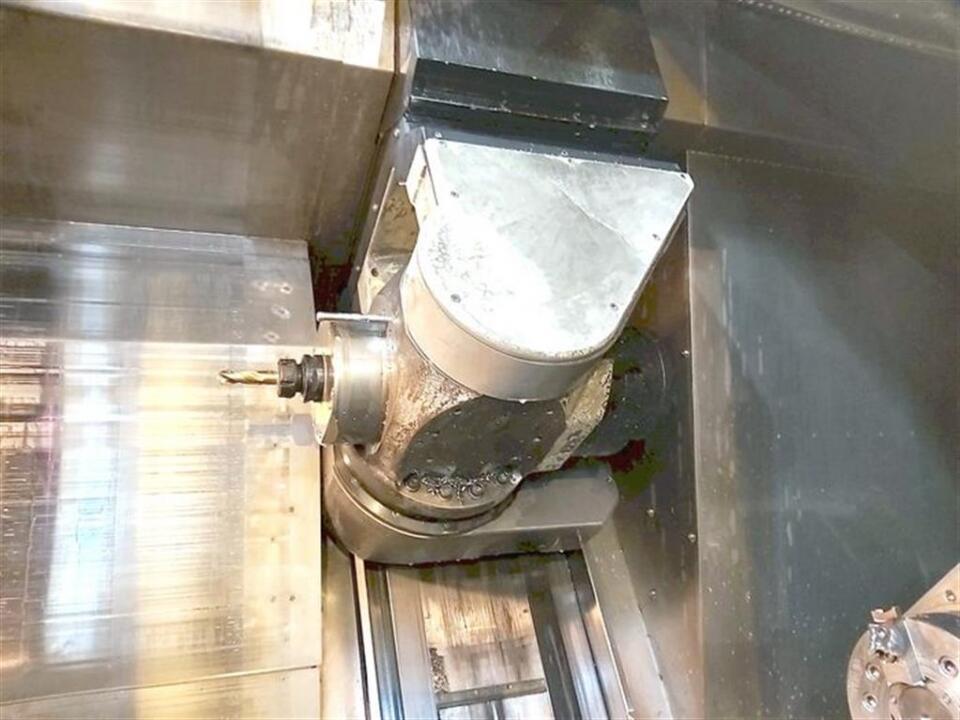

| CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
| Drehzahlbereich: [1/min.] | 10.000 |
| Antriebsleistung: [kW] | 15 / 11 |
| B-Achse | 240° |

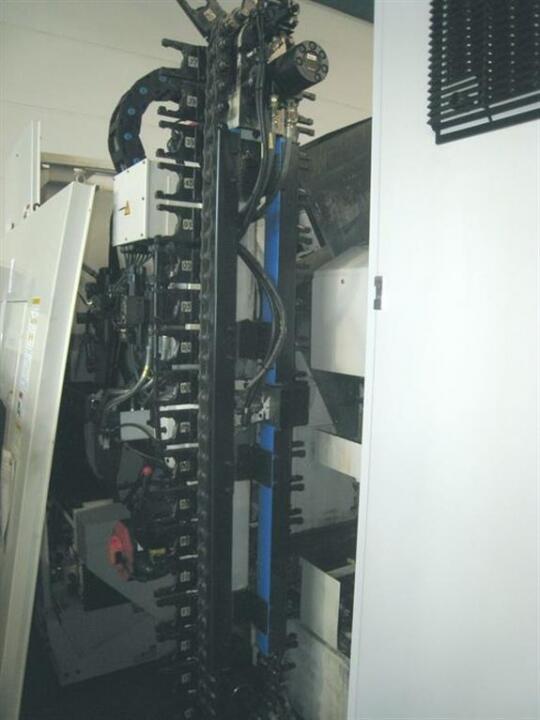

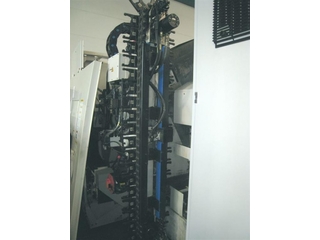

| Werkzeugwechsler | |
| Werkzeugplätze: | 40 |
| angetriebene Werkzeuge | |
| Antriebsleistung angetr. Werkzeuge [kW]: | 5,5 |
| Drehzahl angetr. Werkzeuge | 4.000 |
| Anschlußwert: [KW] | 94 |
| Maschinengewicht: [kg] | 12.500 |
| Platzbedarf (LxWxH): [m] | 5,8 x 2,3 x 2,7 |
Ausstattungsmerkmale
| Späneförderer | |

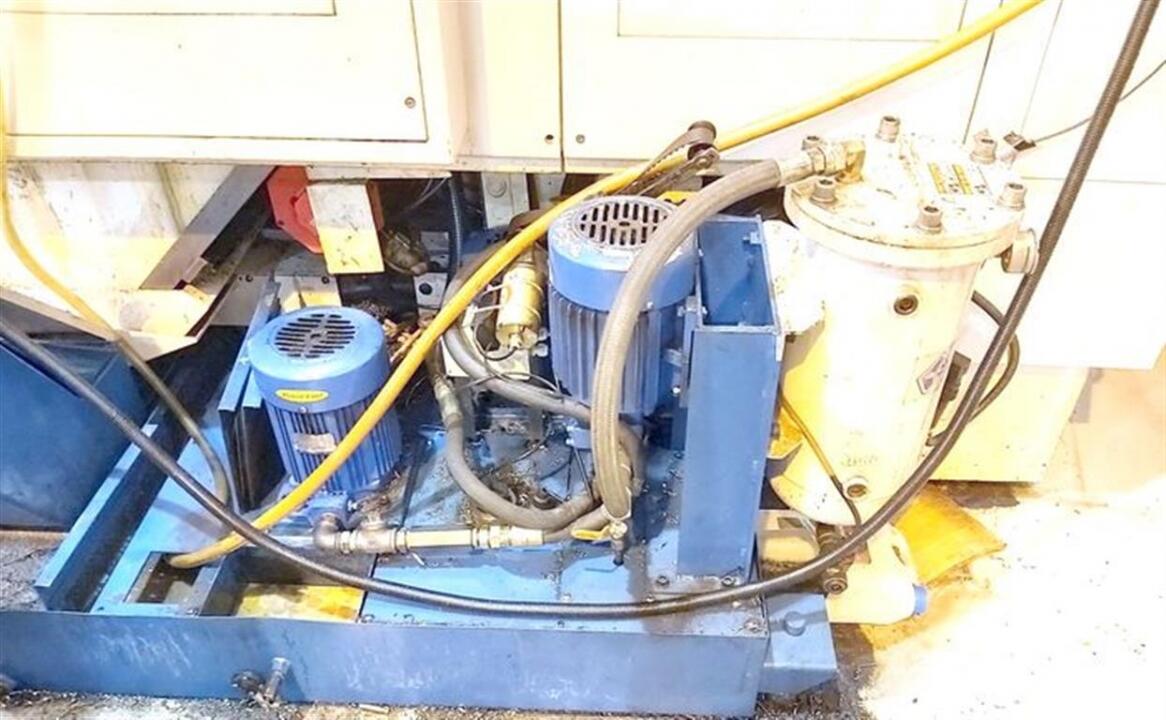

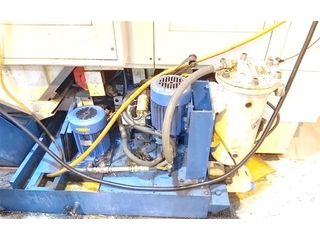

| Kühlmittelanlage | |
| Tooleye | |
| Werkzeugbruchkontrolle | Renishaw |
| Schnittstelle | Roboter-Schnittstelle Automatic Tür war mit FASTEMS RPC-165+Roboter FANUC R-2000iA 165F ausgerüstet (nicht im Lieferumfang) |

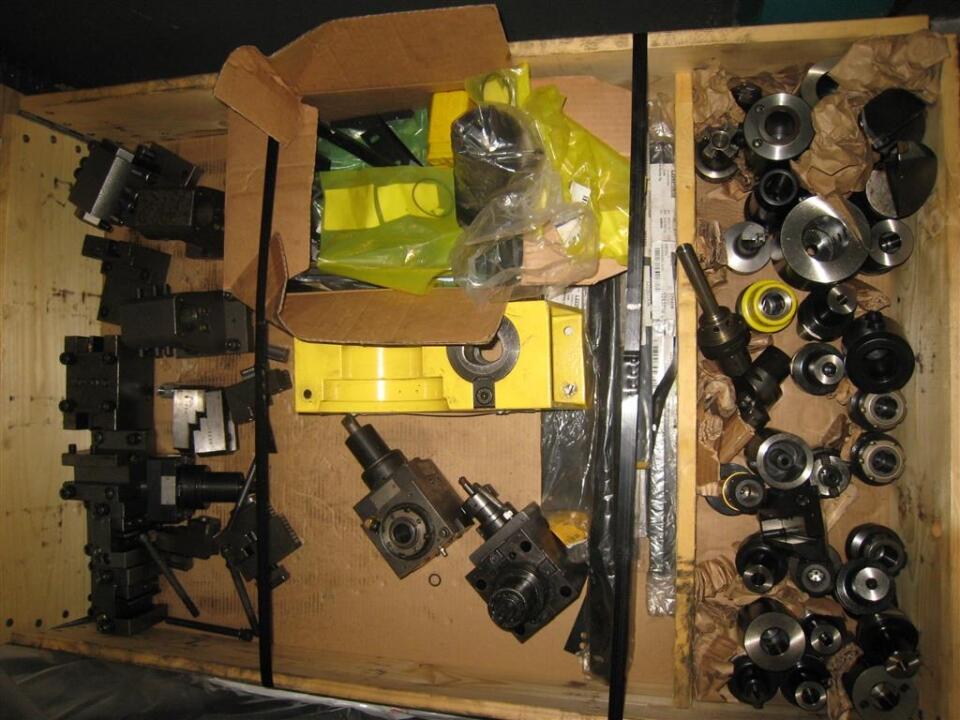

| Werkzeugsatz | inkl. ca. 30 Stück Werkzeuge CAPTO C6 inkl. Revolverwerkzeuge (ca. 10 Stck., darunter 3Stck. angetriebene) |
Bilder
