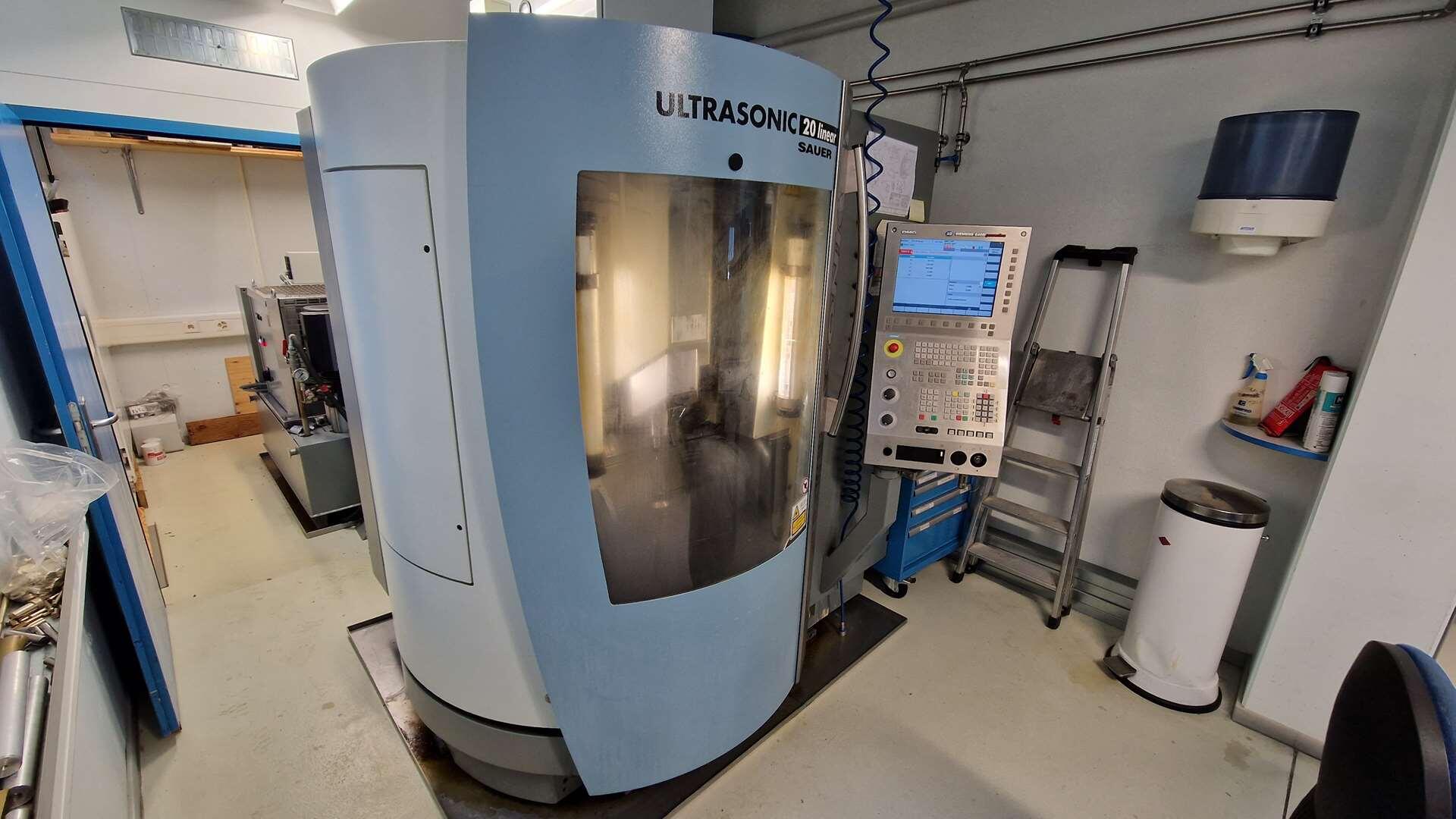

Druckansicht DMG Ultrasonic Linear 20
Universal Bearbeitungszentrum | |

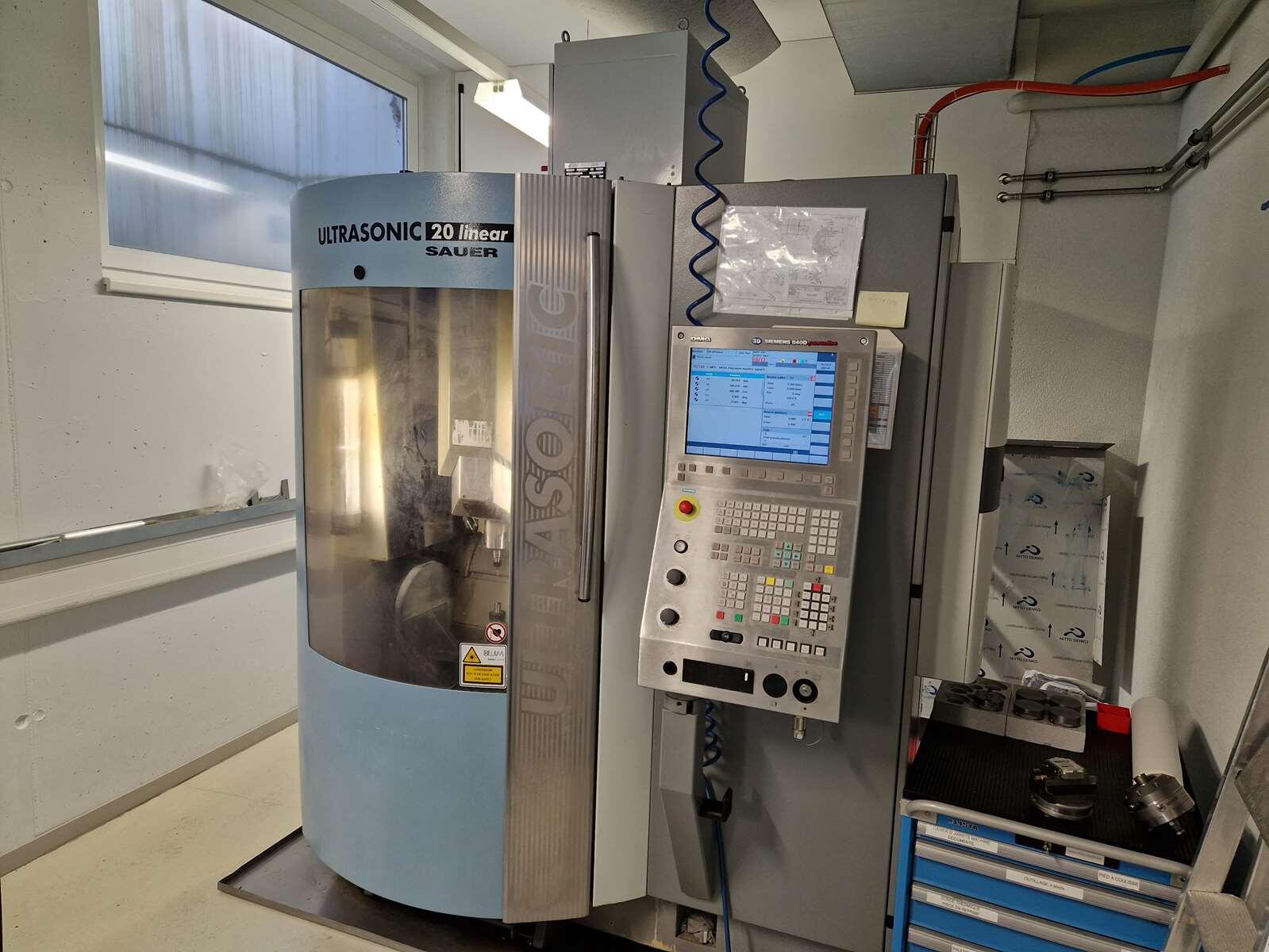

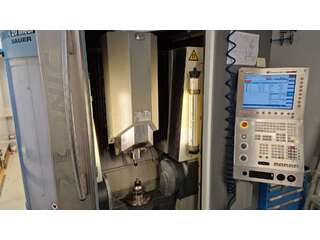

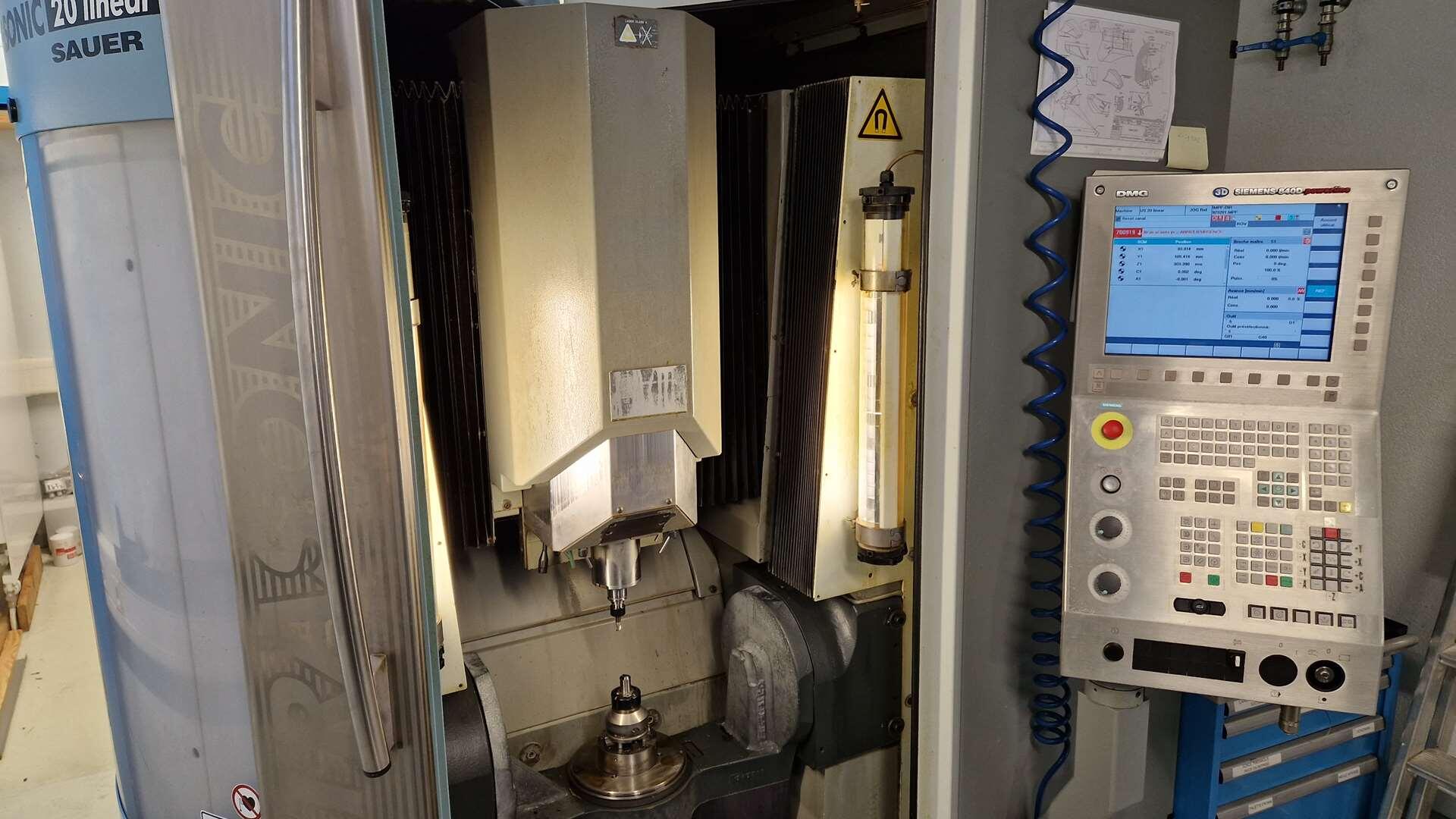

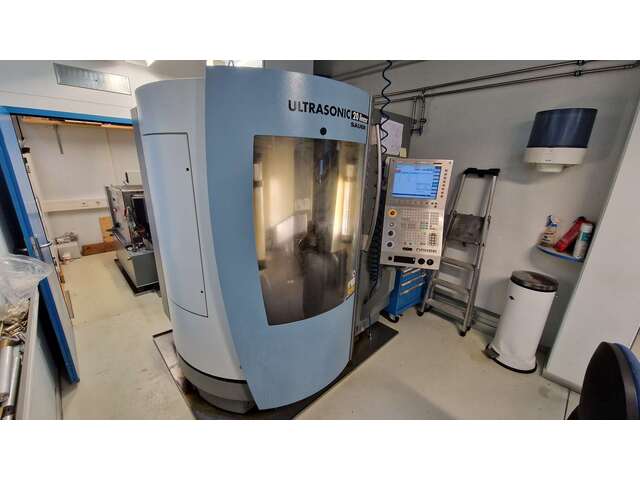

Maschinentyp: | Dmg Sauer Ultrasonic 20 linear |

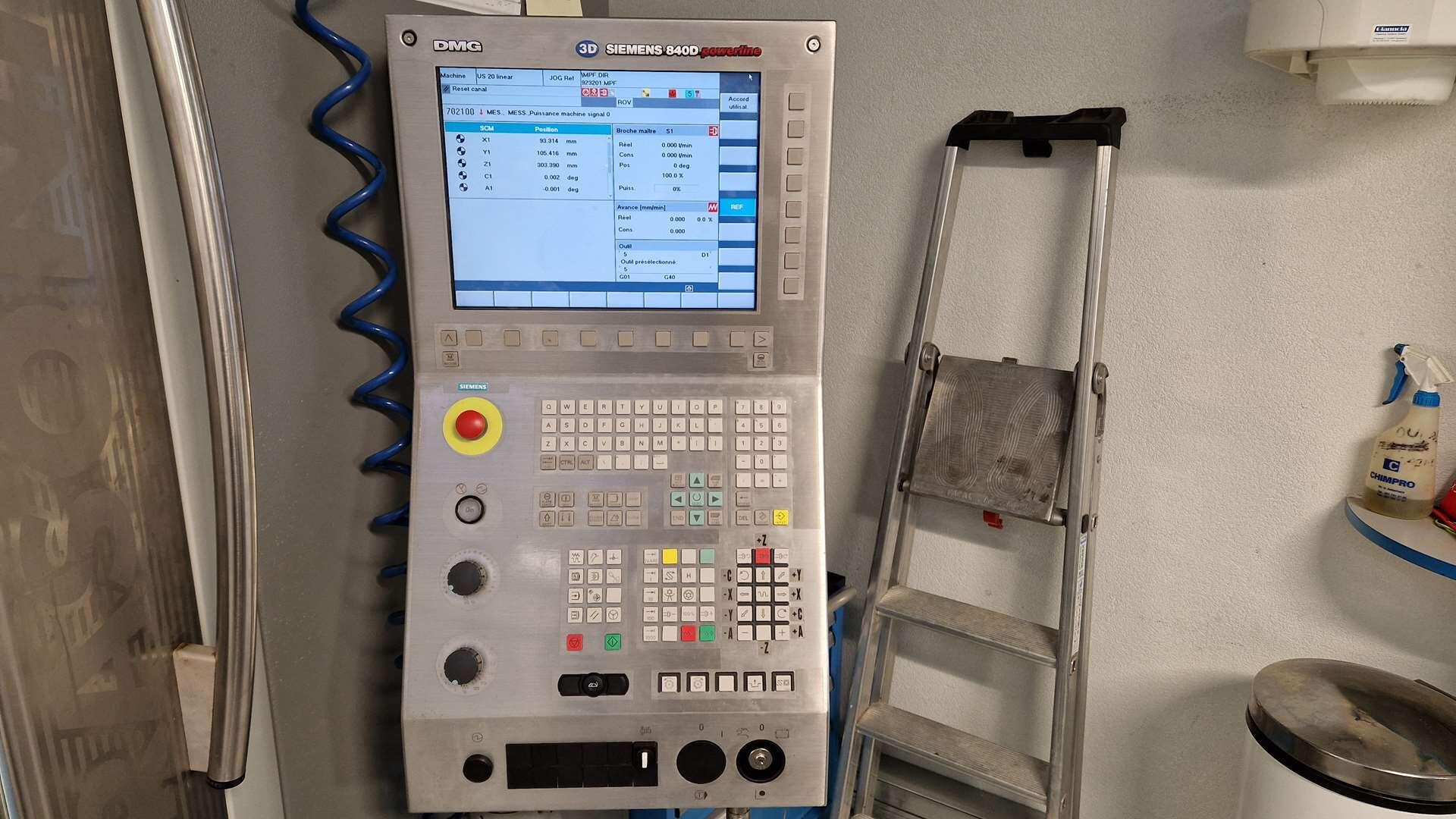

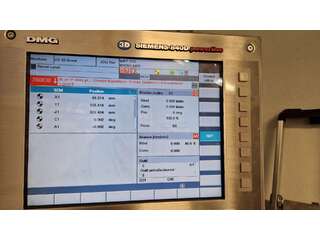

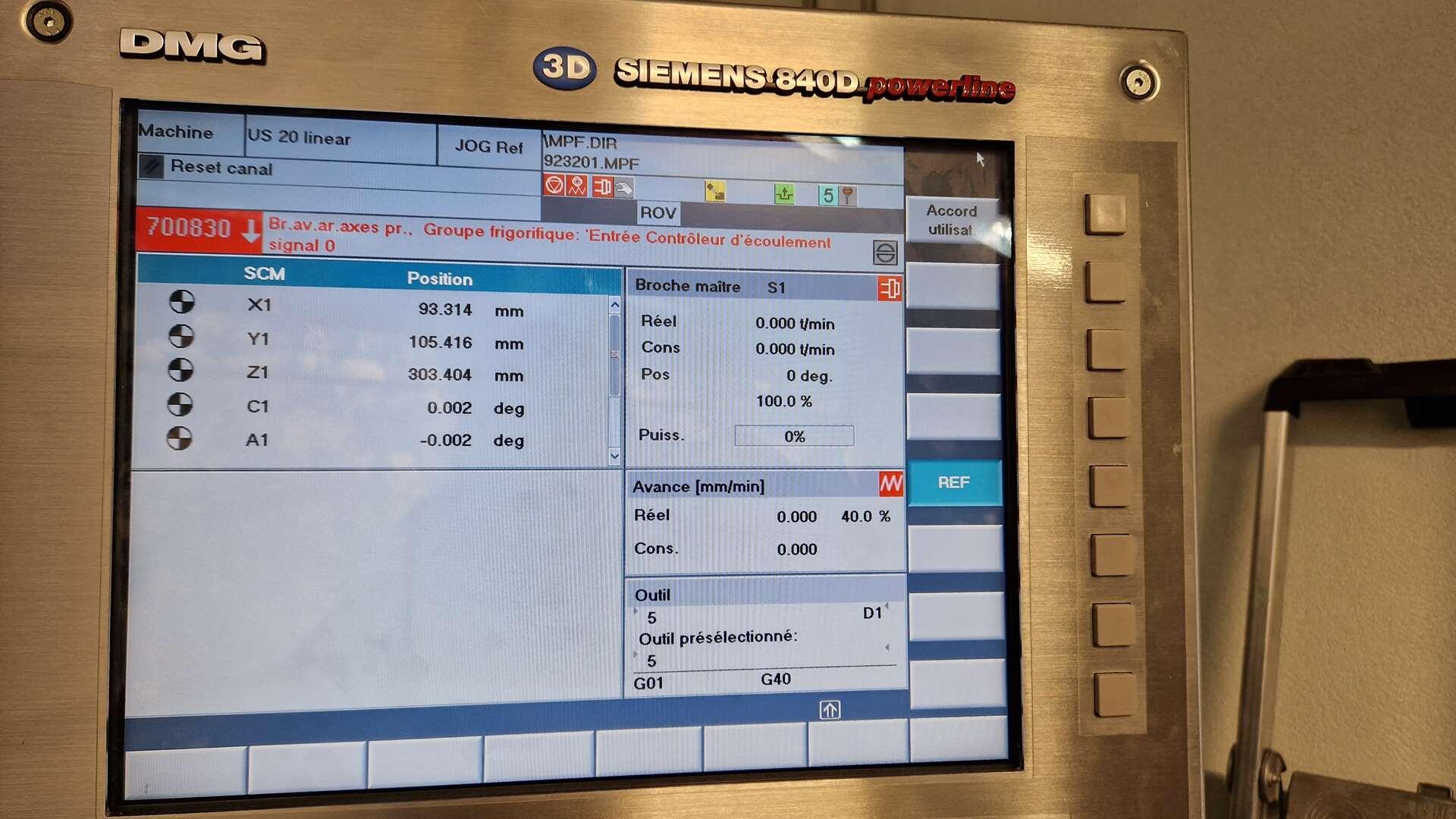

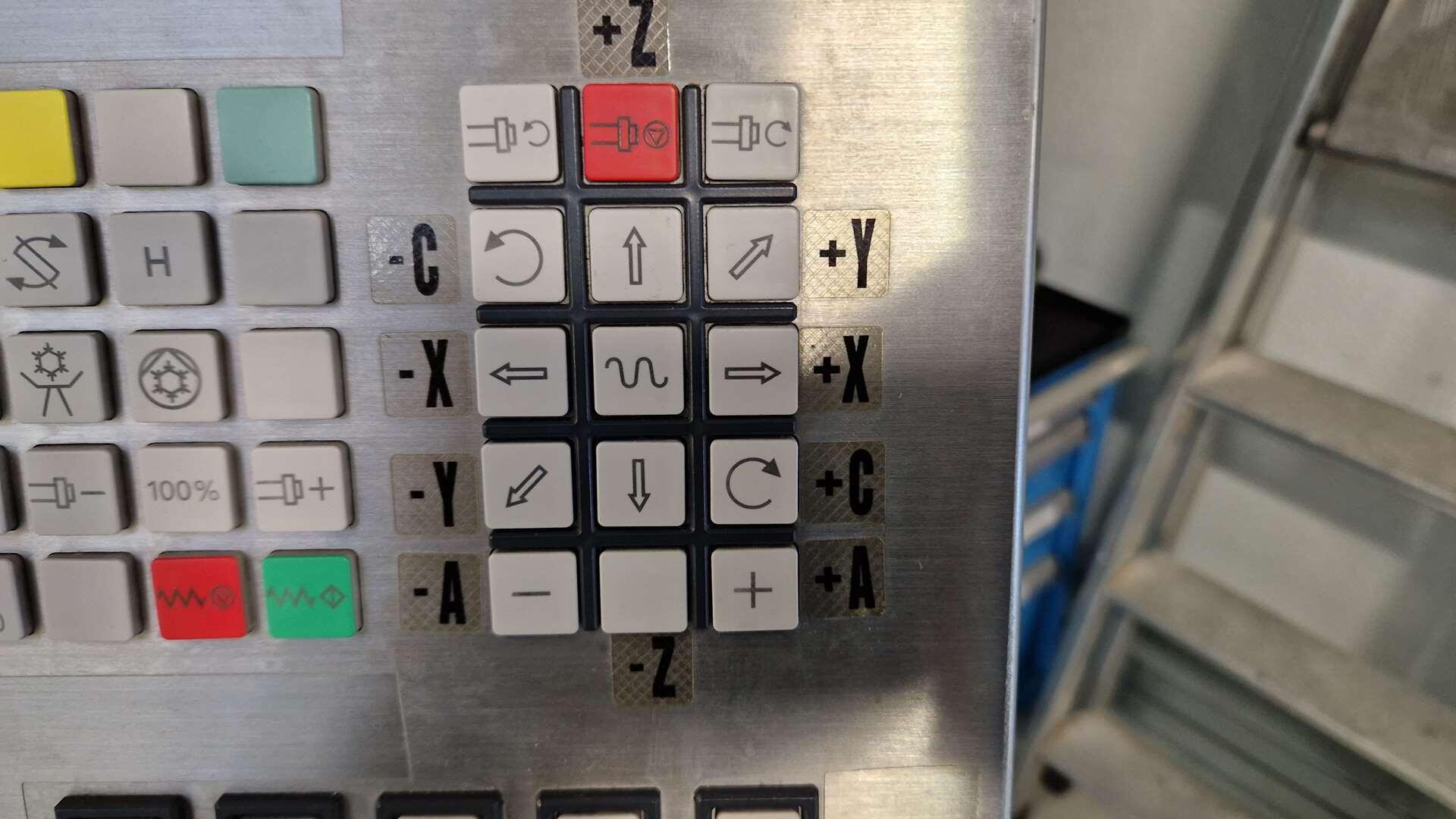

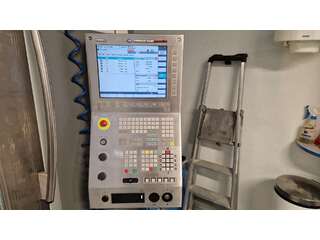

Steuerung: | Siemens 840 D |
Baujahr: | 2008 |
Verfügbar ab: | sofort / now |

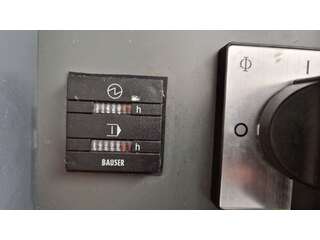

Betriebsstunden: [h] | 14.600 |
Id | 14772 |
Verfahrwege: | |
X-Achse: [mm] | 200 |
Y-Achse: [mm] | 200 |
Z-Achse: [mm] | 280 |
A-Achse | - 5° / + 180° |
C-Achse | 360° 0,001° |
Eilgang: (X/Y/Z) [m/min.] | 30 |
Anzahl gesteuerter Achsen: | 5 |

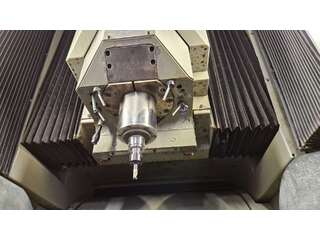

Drehzahlbereich: [1/min.] | 40.000 |
Drehzahlbereich: [1/min.] | ultrasonic 10.000 |

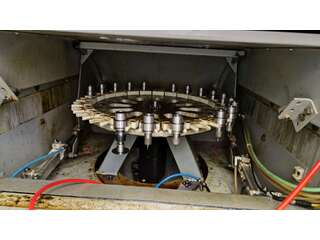

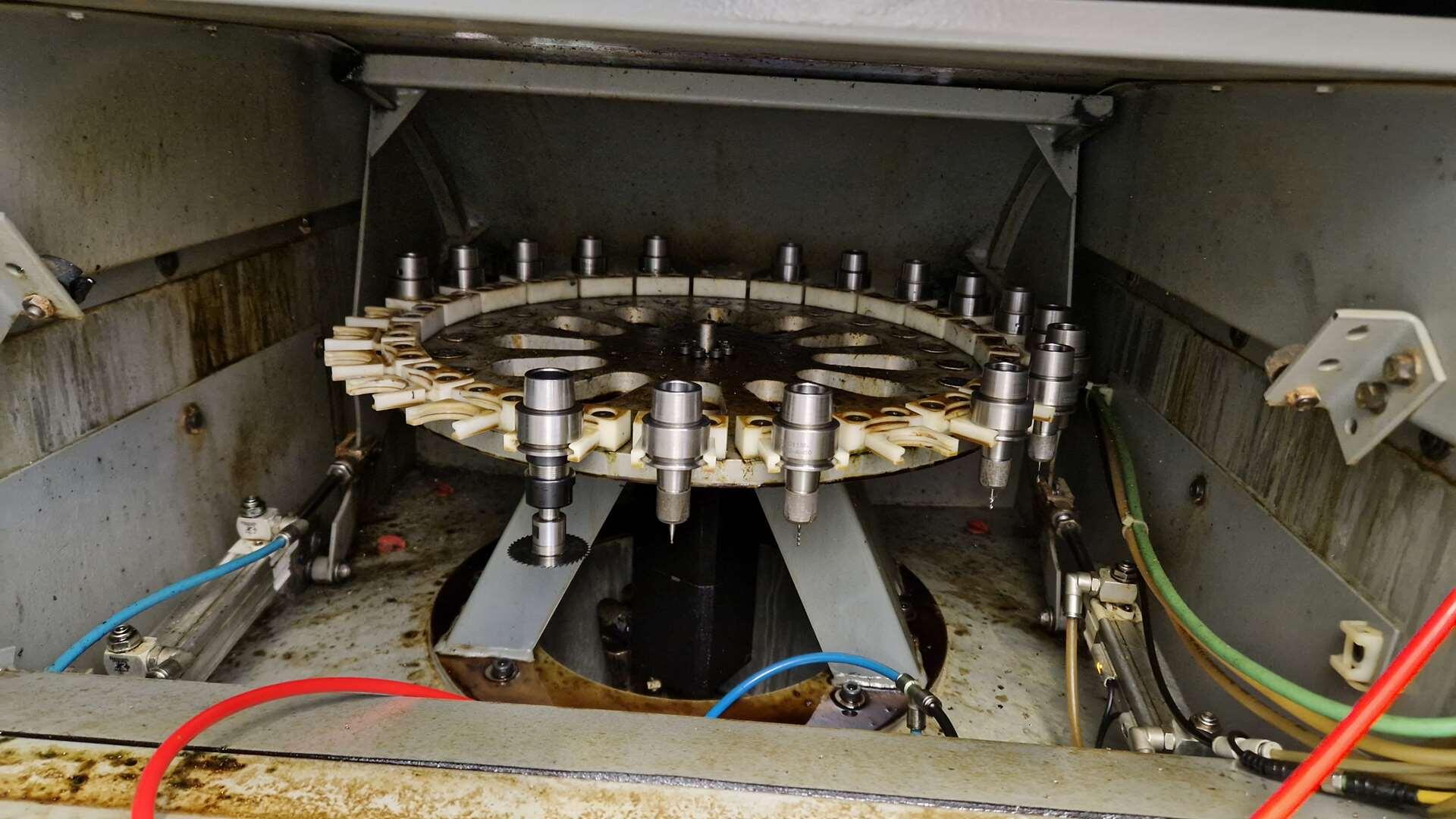

Werkzeugwechsler | |
Werkzeugplätze: | 24 |

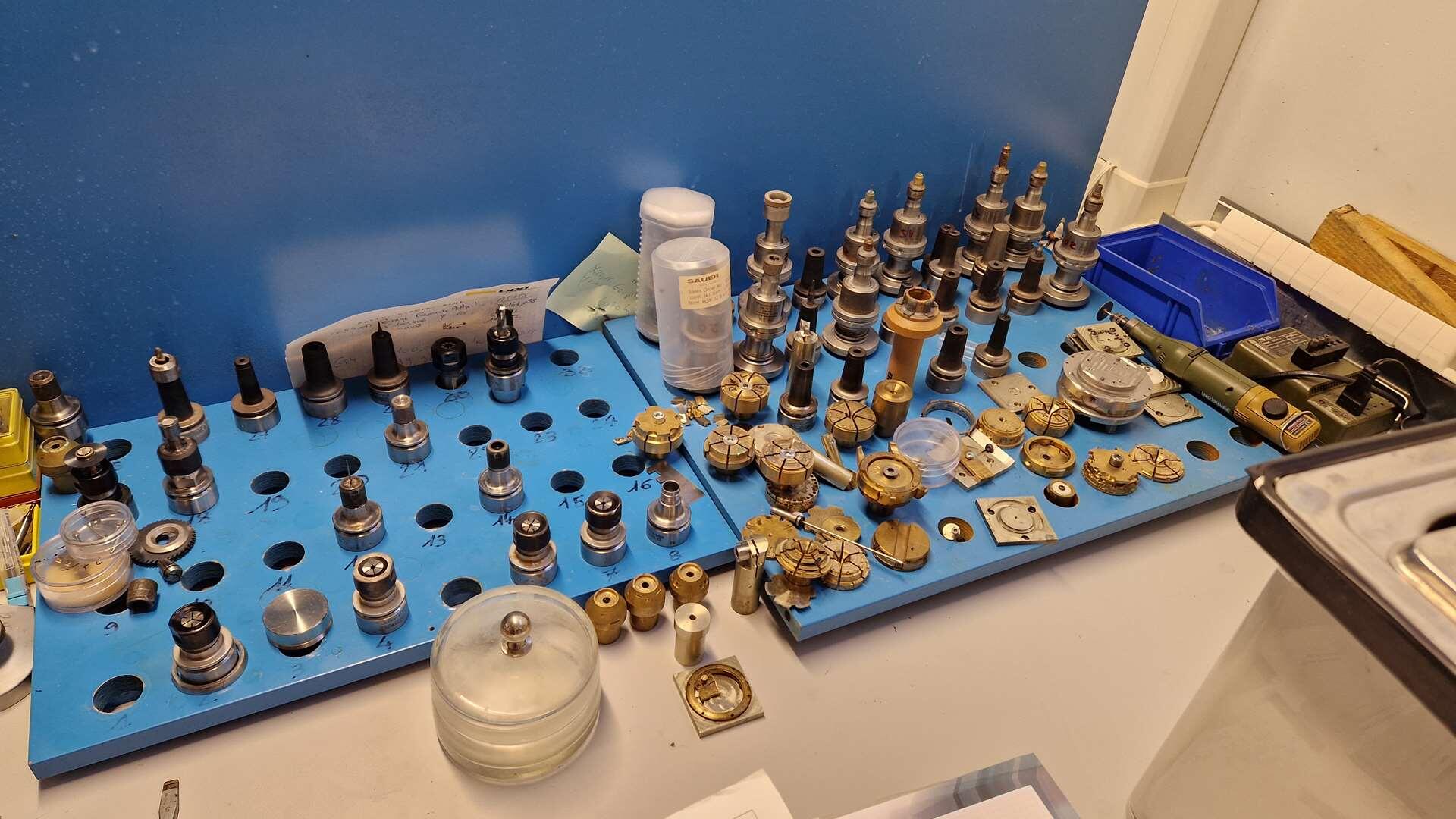

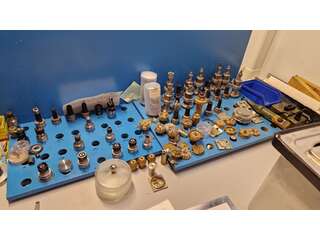

Werkzeugaufnahme: | HSK 32 S + HSK 32 E |
Werkzeugdurchmesser: [mm] | 30 |
Werkzeuglänge: [mm] | 200 |

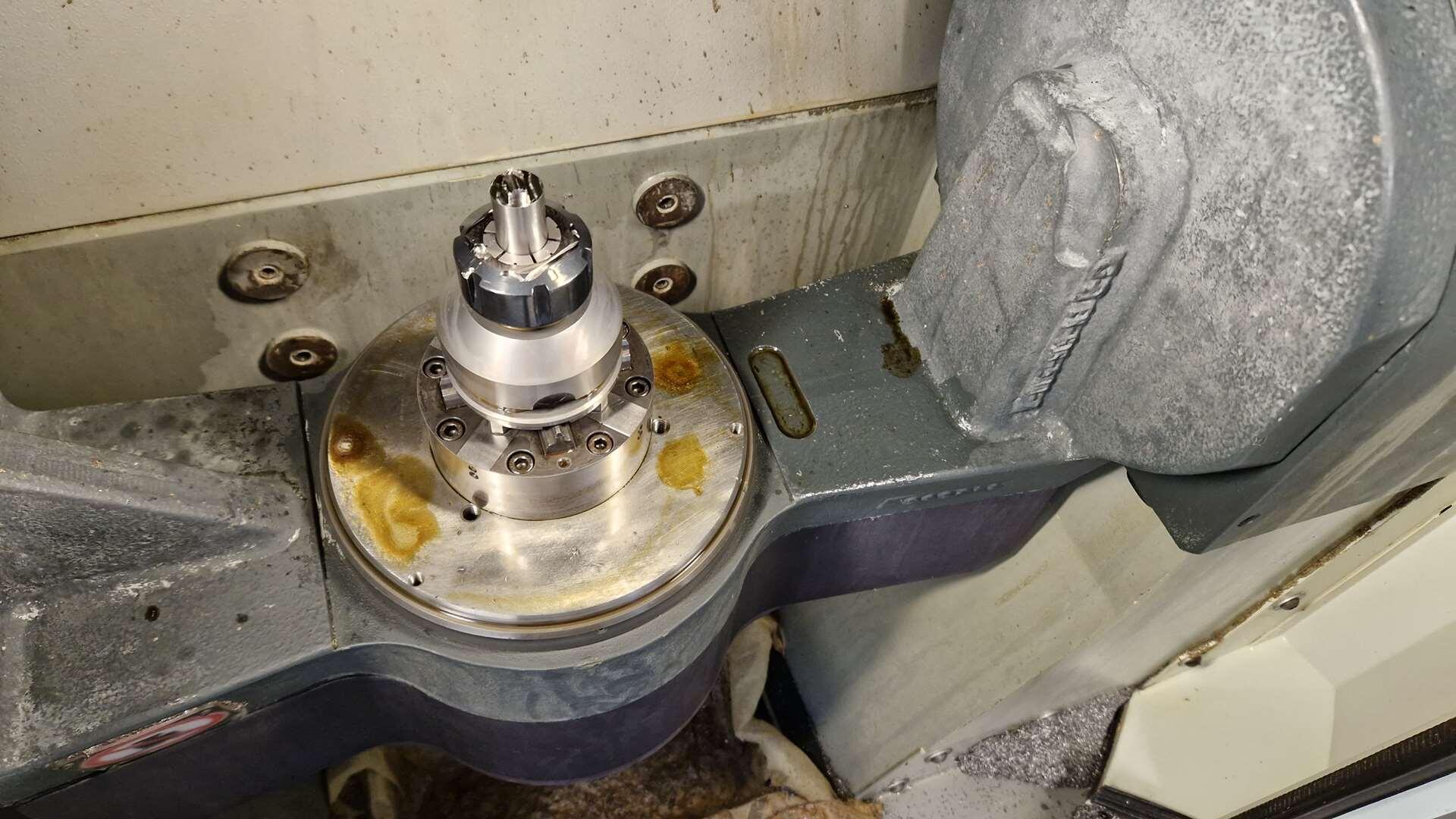

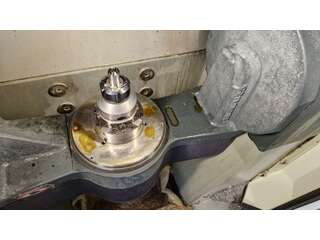

NC-Schwenkrundtisch | |
Tischgröße: [mm] | Ø 190 |
Max. Tischlast: [kg] | 10 |
Zentrierbohrung / centering: Ø 50 H6 mm | |
Tischplattenklemmung Pneumatisch / Mechanisch | |
Maschinengewicht: [kg] | 3.750 |
Platzbedarf (LxWxH): [m] | 1,689 x 2,045 x 2,383 |
Späneförderer | |

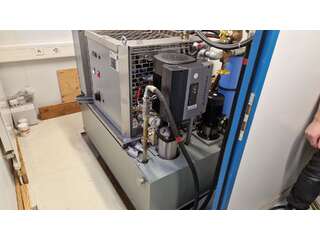

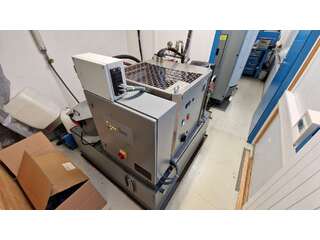

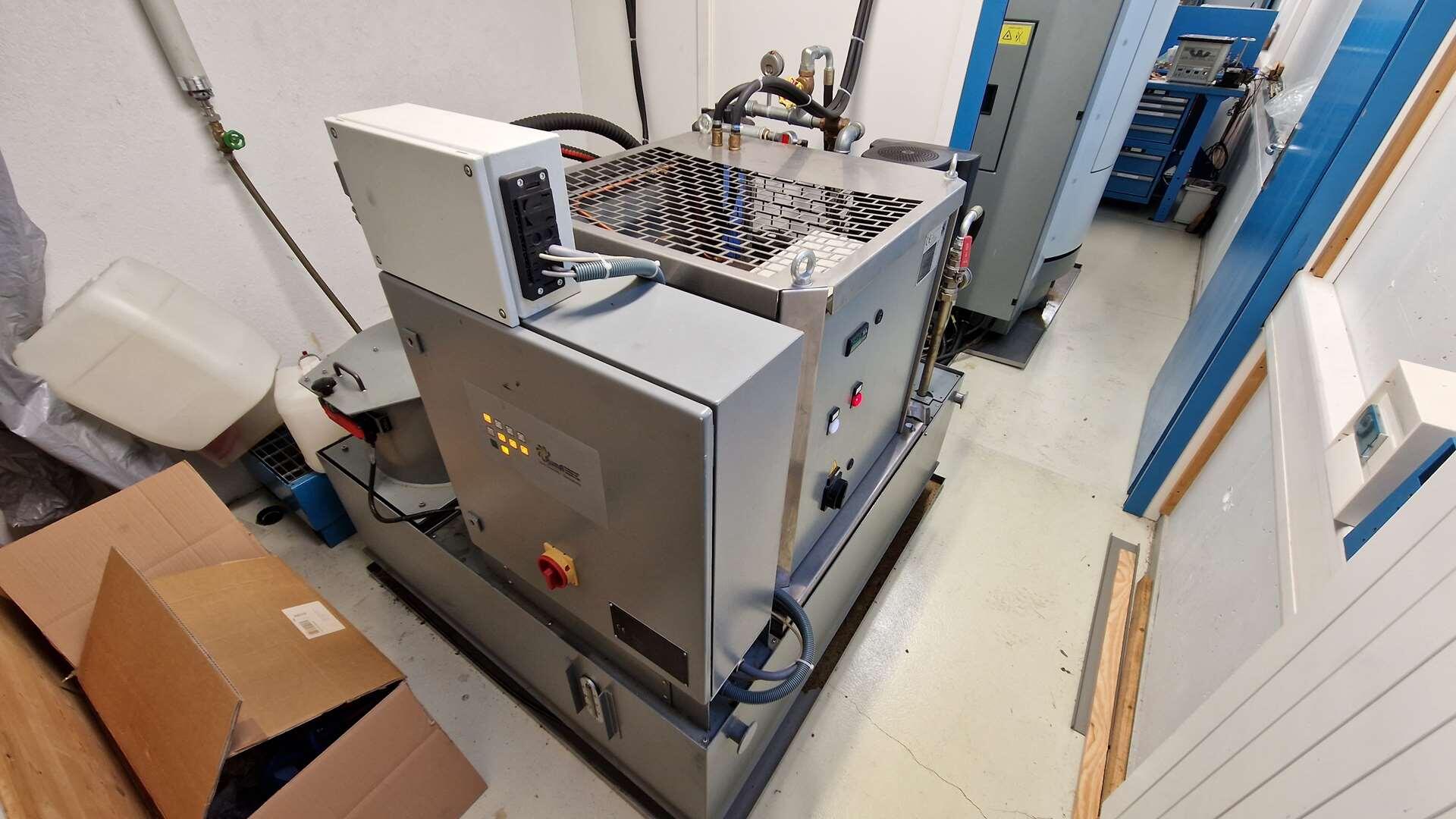

Kühlmittelanlage | |

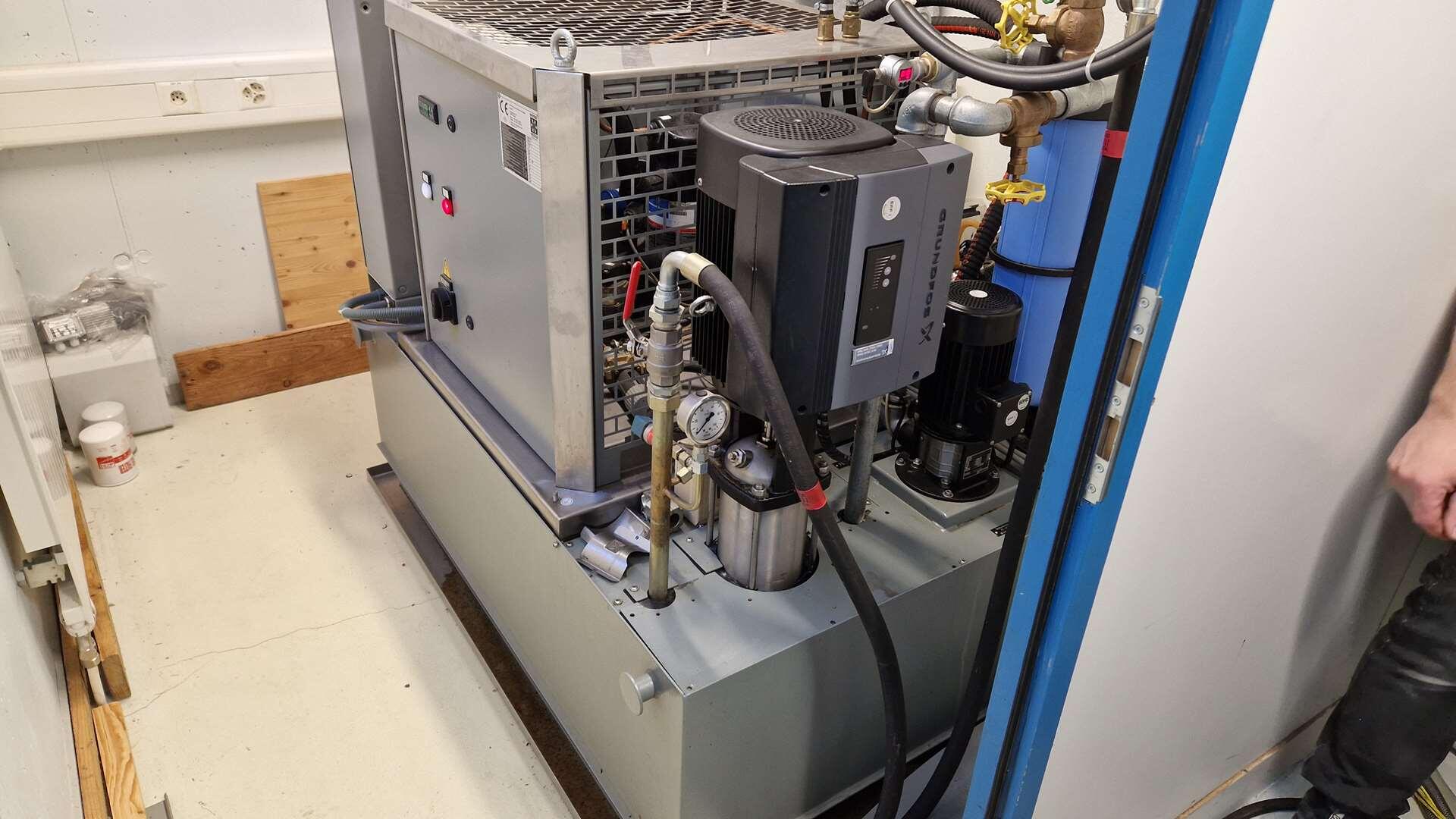

Innenkühlung (IKZ): [bar] | 30 bar |
Werkzeugvermessung | laser Renishaw type NC 4 III |
Messtaster | Renishaw OMP 400 |
