Druckansicht DMG MORI CTX beta 1250 4A
| CNC Fräs- und Drehzentrum | |
| Maschinentyp: | Dmg Mori CTX beta 1250 4A |
| Steuerung: | Siemens Sinumerik 840 D Celos |
| Baujahr: | 2019 |
| Id | 14865 |
Jetzt anfragen
Technische Daten
| Max. Drehlänge: [mm] | 1.250 |
| Drehdurchmesser: [mm] | 470 |
| C-Achse | |
| Hauptspindel | |
| Spindelmotor: [kW] | ISM 102 |
| Drehzahlbereich: [1/min.] | 4.000 |
| Antriebsleistung: [kW] | 40 / 48 |
| Drehmoment: [Nm] | 570 / 680 (40% ED) |
| Stangendurchlaß: [mm] | 102 max. |
| Verfahrwege: | |
| X-Achse: [mm] | 490 (+480/-10) |
| Y-Achse: [+/- mm] | +/- 125 |
| Z-Achse: [mm] | 1.300 |
| Eilgang: (X/Y/Z) [m/min.] | 40 / 40 / 50 |
| Gegenspindel | |
| Spindelmotor: [kW] | ISM 102 |
| Drehzahlbereich: [1/min.] | 4.000 |
| Antriebsleistung: [kW] | 40 / 48 |
| Drehmoment: [Nm] | 570 / 680 |
| Reitstockfunktion | |
| Anzahl Revolver: | 2 |
| Werkzeugaufnahme: | VDI 40 |
| Y-Achse: [+/- mm] | 40 |
| Y-Achse: [mm] | auf Revolver 2 |
| angetriebene Werkzeuge | 2 x 12 |
| Drehzahl angetr. Werkzeuge | 140.000 |
| Antriebsleistung: [kW] | 14,2 |
| Lünette | Vorbereitet |
Ausstattungsmerkmale
| Späneförderer | |
| Kühlmittelpumpe | 20 bar |
| Kühlmitteltank: [l] | 980 |

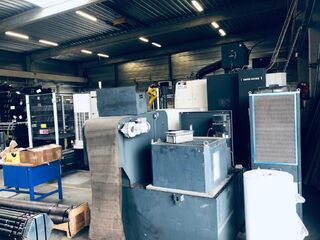

| Papierbandfilter | |
| Werkzeugbruchkontrolle | |
| Kühlmittelpistole | |
| Ölnebelabsaugung | |
| Automatische Türen | |
| Futter Hauptspindel | THW315104 SCHUNK |
| Futter Gegenspindel | THW315 104 |

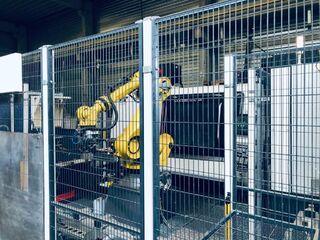

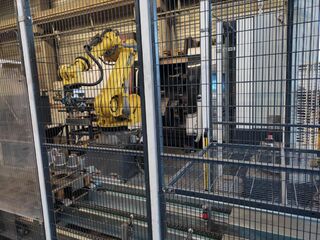

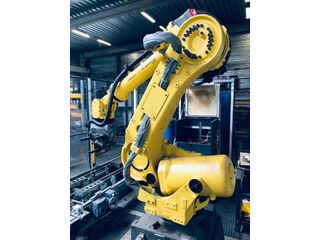

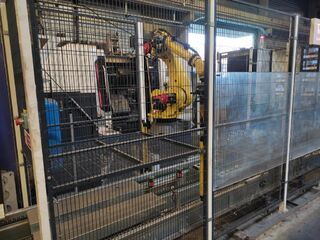

| Roboter | 6-Achsen Roboter |

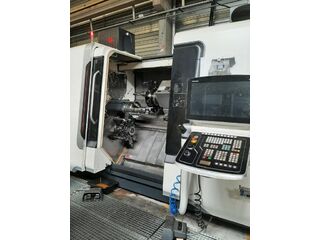

Bilder
