Druckansicht DMG GMX 400 Linear
| CNC Fräs- und Drehzentrum | |
| Maschinentyp: | Dmg GMX 400 linear |
| Steuerung: | Siemens 840 D Powerline |
| Baujahr: | 2007 |
| Id | 13340 |
Hier stünde jetzt eigentlich Inhalt von Youtube. Erst wenn Sie akzeptieren, dass von Youtube bei Ihnen Cookies setzt, wird der Inhalt angezeigt. s. auch unsere Datenschutzerklärung
Technische Daten
| Max. Drehlänge: [mm] | 1.500 |
| Drehdurchmesser: [mm] | 640 / 400 |
| Stangendurchlaß: [mm] | 92 |
| C-Achse | 0,001° |
| Drehzahlbereich: [1/min.] | 4.000 |
| Antriebsleistung: [kW] | 45 / 36 |
| Drehmoment: [Nm] | 730 |
| Verfahrwege: | |
| X-Achse: [mm] | 550 |
| Y-Achse: [+/- mm] | 180 ( +/- 90) |
| Z-Achse: [mm] | 1.585 |
| Eilgang: (X/Y/Z) [m/min.] | 40 / 24 / 60 |
| Gegenspindel | |
| Drehzahlbereich: [1/min.] | 4.000 |
| Antriebsleistung: [kW] | 45 / 36 |
| Stangendurchlaß: [mm] | 92 |
| C-Achse | |
| CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
| Drehzahlbereich: [1/min.] | 12.000 |
| Antriebsleistung: [kW] | 22 / 13,2 |
| Drehmoment: [Nm] | 100 |
| Werkzeugaufnahme: | HASK 63 |
| B-Achse | +/- 120° |
| B-Achse | 3 fach Hirthverzahnung 1° |
| Werkzeugwechsler | |
| Werkzeugwechselzeit: [s] | 1,6 |
| Werkzeugplätze: | 60 |
| Unterer Revolver | |
| angetriebene Werkzeuge | 12 |
Ausstattungsmerkmale
| Hochdruckpumpen | 80 bar |
| Kühlmittelanlage | 980 Liter |
| Späneförderer | |
| Kühlmittelpistole | |
| Luft durch Spindelmitte | |
| Ölnebelabsaugung | |
| Revolverkopflünette mit Oelzuführung | |
| 3-Backenfutter [mm] | KFD-HS 315-91 Röhm |
| Automatiktüren |

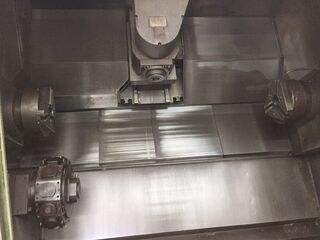

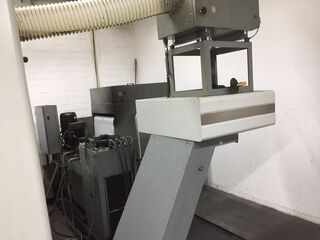

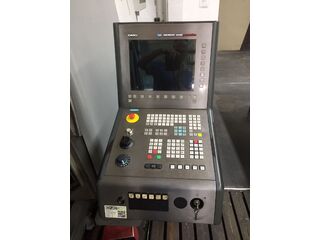

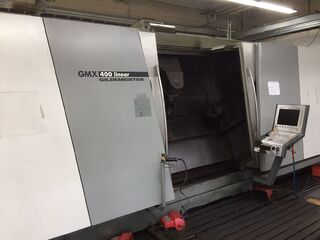

Bilder
