Druckansicht Correa Diana 20

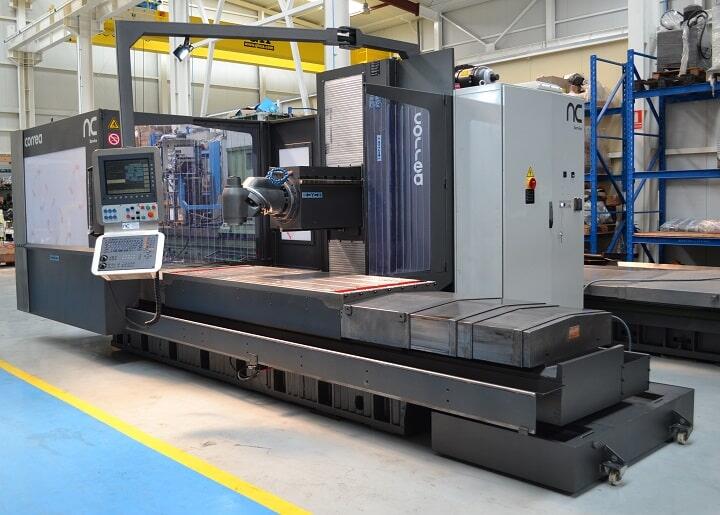

| Bettfräsmaschine | |
| Maschinentyp: | Correa Diana 20 |

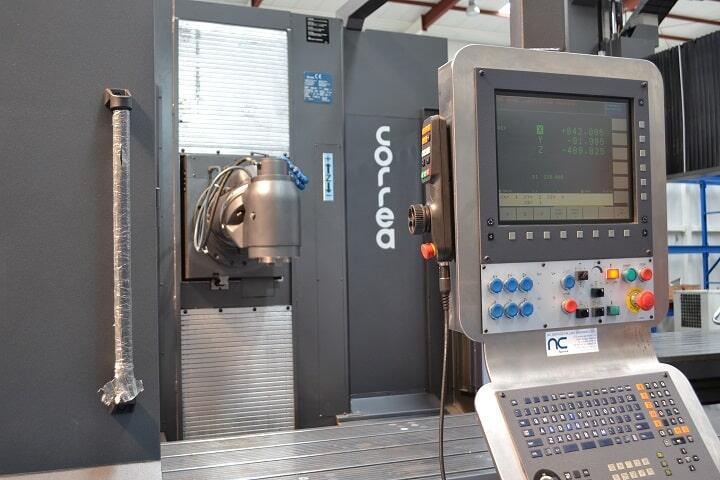

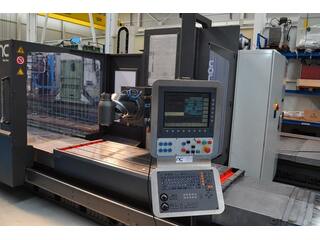

| Steuerung: | Heidenhain iTNC 530 |
| Generalüberholt: | 2022 |
| Original Baujahr: 2007 | |
| Verfügbar ab: | sofort / now |
| Id | 14547 |
Jetzt anfragen

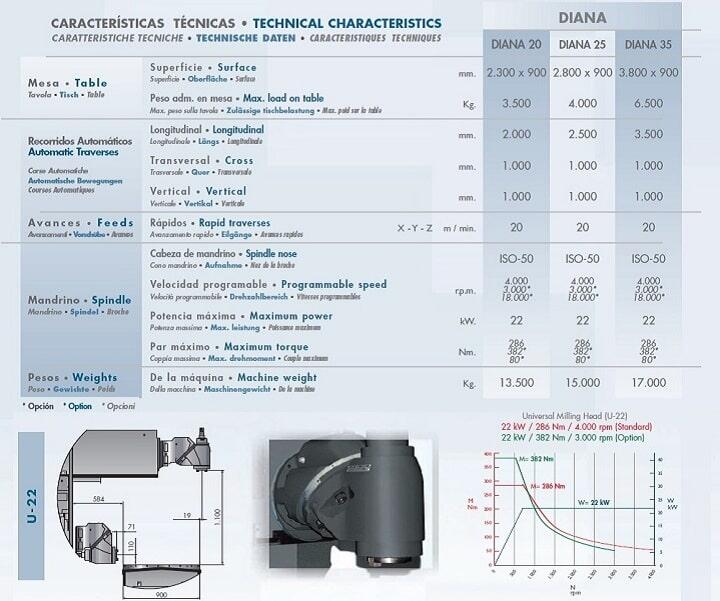

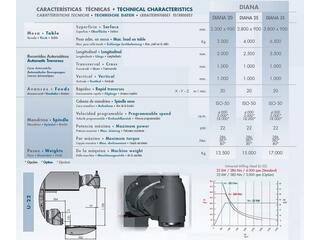

Technische Daten
| Verfahrwege: | |
| X-Achse: [mm] | 2.000 |
| Y-Achse: [mm] | 1.000 |
| Z-Achse: [mm] | 1.000 |
| Eilgang: (X/Y/Z) [m/min.] | 20 |
| Drehzahlbereich: [1/min.] | 4.000 |
| Antriebsleistung: [kW] | 22 |

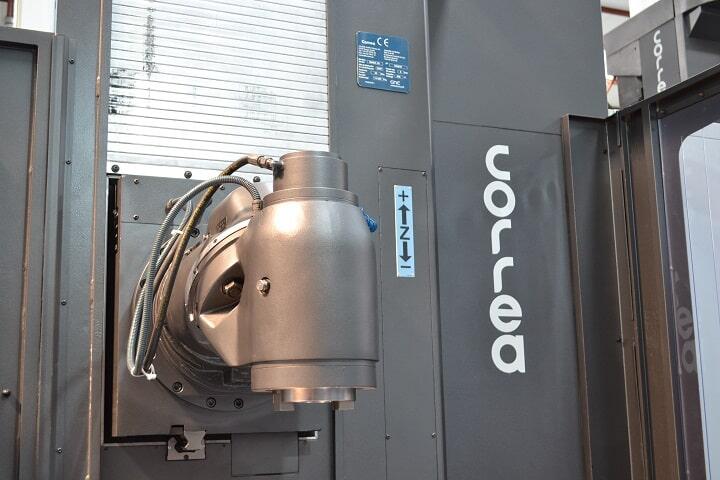

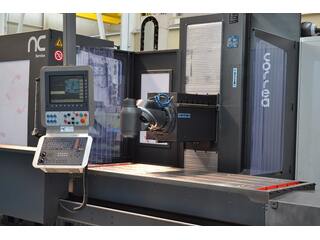

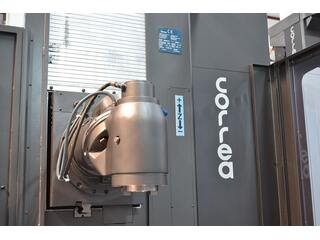

| Schwenkspindel 2 ax sys Huron manual | Universal Manual milling head (U22) |
| Werkzeugwechsler | Hydraulic |
| Werkzeugaufnahme: | ISO 50 (DIN 69871) |
| Tischgröße: [mm] | 2.300 x 900 |
| Anzahl T-Nuten: 5, 22 mm | |
| Max. Tischlast: [kg] | 3.500 |
| Maschinengewicht: [kg] | 14.000 |

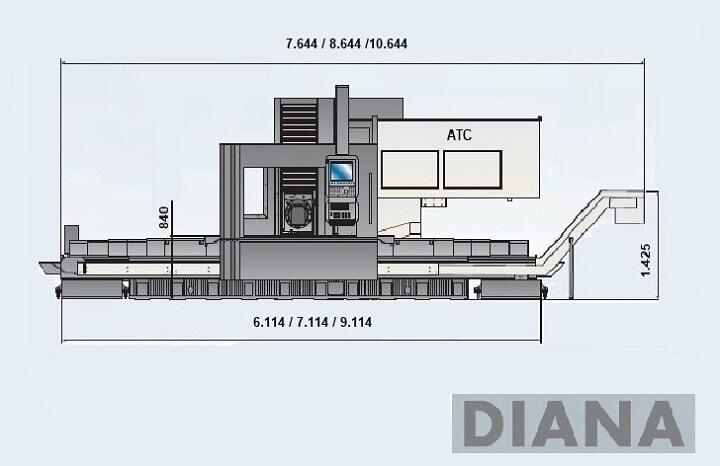

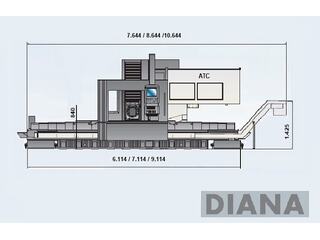

| Platzbedarf (LxWxH): [m] | 6,114 x 5,070 x 2,803 |
Ausstattungsmerkmale
| Kühlmittelanlage | extern |
| Elektronisches Handrad | HR-510 |
| Tool clamping pedal | |
| Inspected power cabinet | |

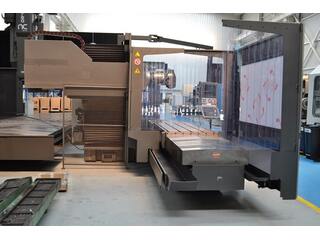

| Guarding | |
| Neues Design der CORREA-Fräsmaschine, ideal für Fertigungsbereiche, in denen Vielseitigkeit und Steifigkeit gefragt sind, zusätzlich verbesserte 3-D Oberflächenbearbeitung! | |
| Komplett mechanisch & elektrich überholte Maschine mit exzellenter Geometrie & Genauigkeit! | |
| Garantie: 6 Monate auf mechanische Teile! |

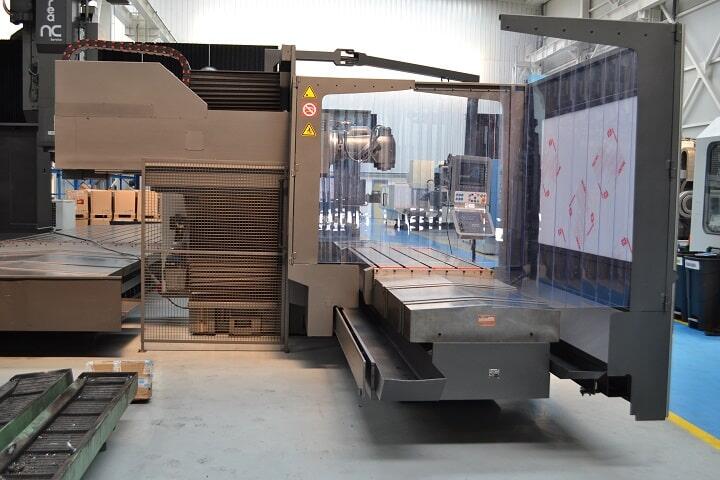

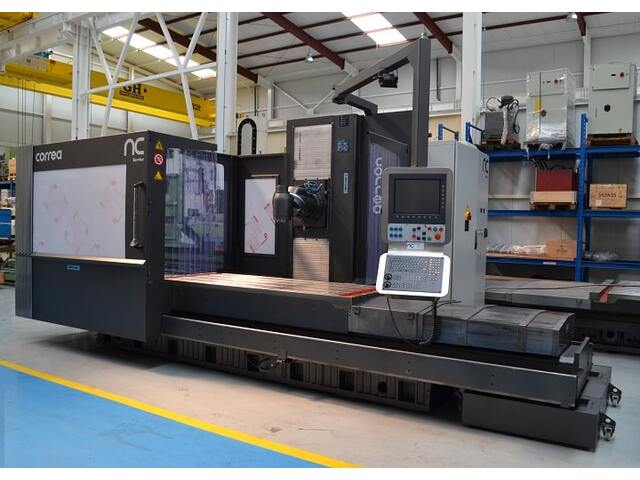

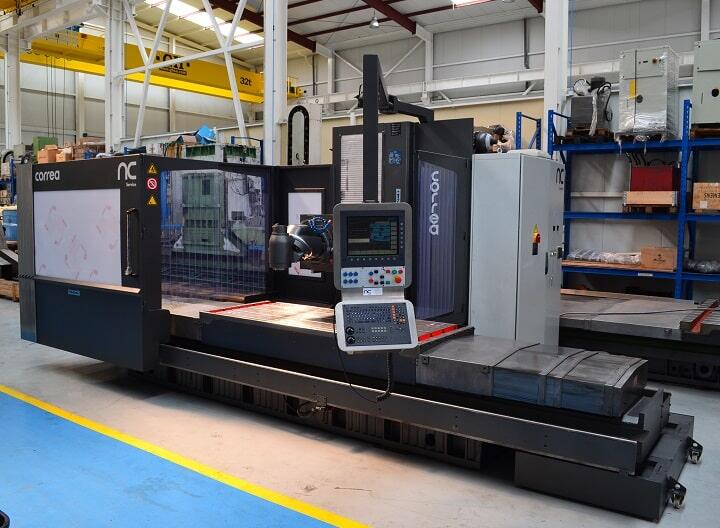

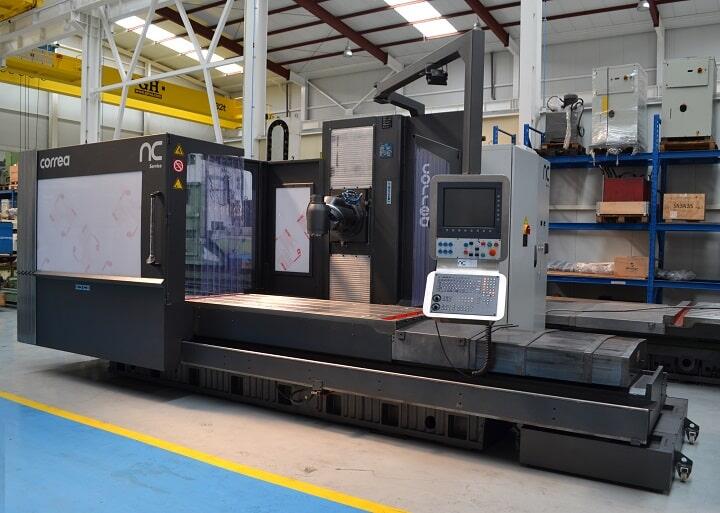

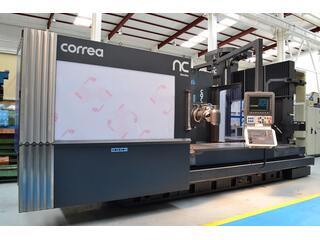

Bilder
