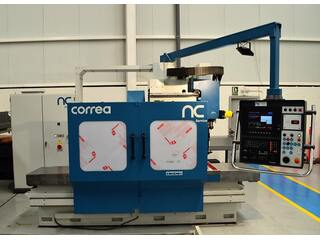

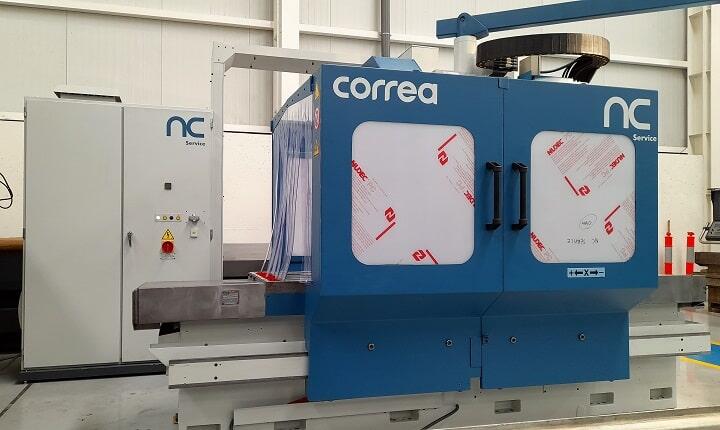

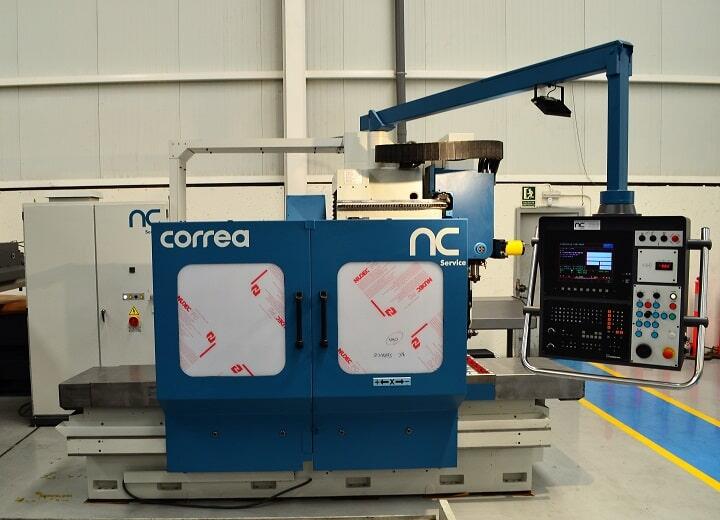

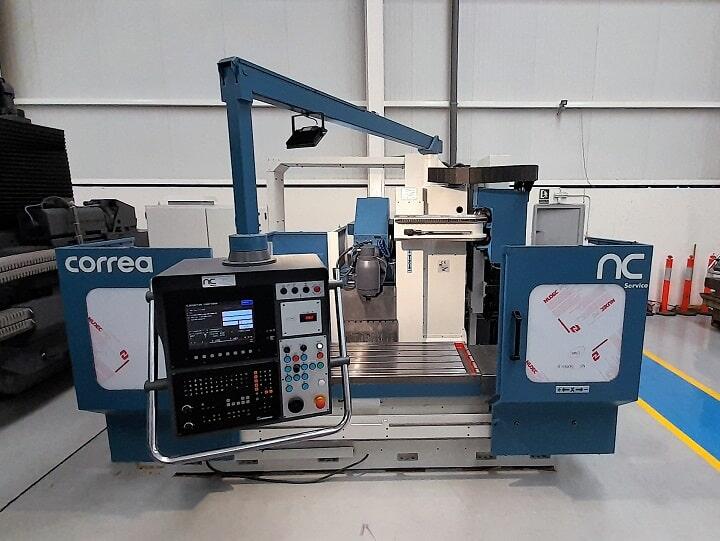

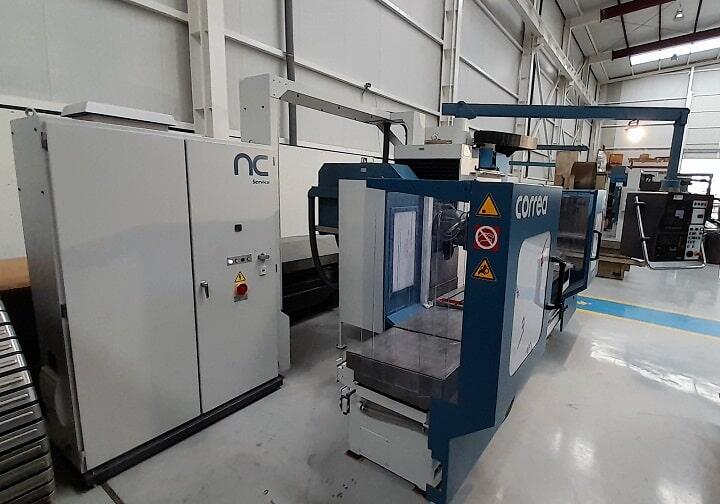

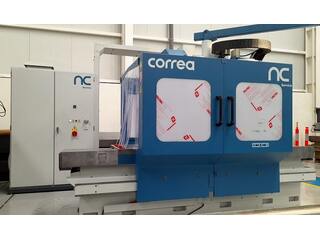

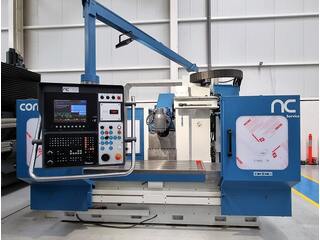

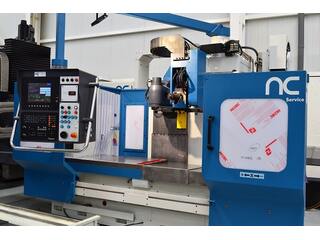

Druckansicht Correa CF 22 / 20
| Bettfräsmaschine | |
| Maschinentyp: | Correa CF 22 / 20 |

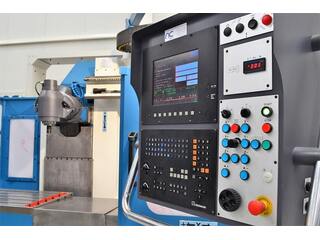

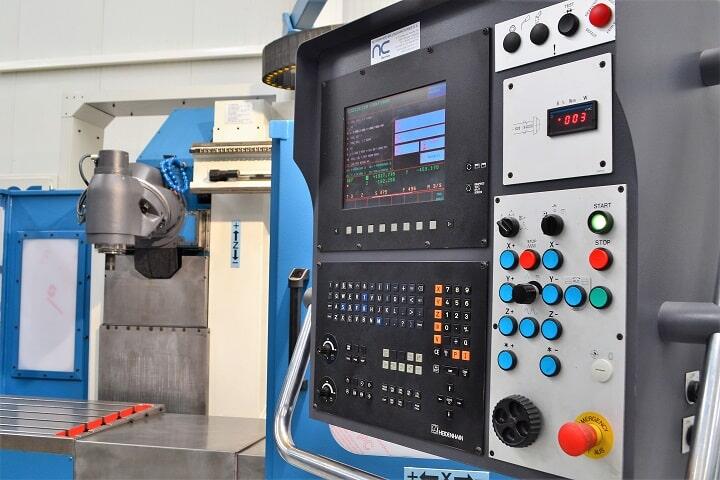

| Steuerung: | Heidenhain TNC 426 |
| Generalüberholt: | 2022 |
| Original Baujahr: 1997 | |
| Verfügbar ab: | sofort / now |
| Id | 14548 |
Technische Daten
| Verfahrwege: | |
| X-Achse: [mm] | 2.000 |
| Y-Achse: [mm] | 800 |
| Z-Achse: [mm] | 800 |

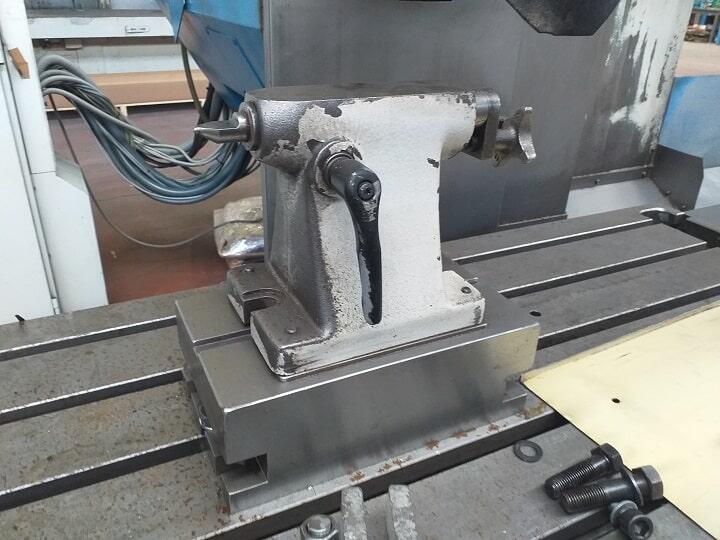

| 4. Achse | PHV-AGNE-450, mit Reitstock |
| Vorschub: (X/Y/Z) [m/min.] | 5 |
| Eilgang: [m/min.] | 12 |
| Anzahl gesteuerter Achsen: | 4 |
| Drehzahlbereich: [1/min.] | 20 - 4.000 |
| Antriebsleistung: [kW] | 22 |

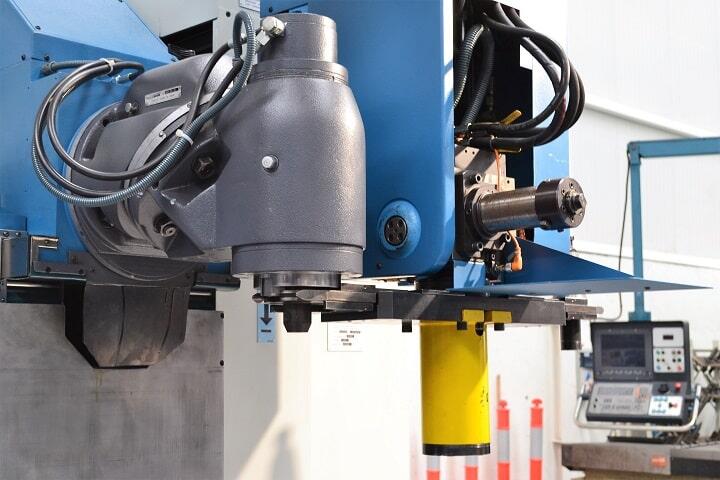

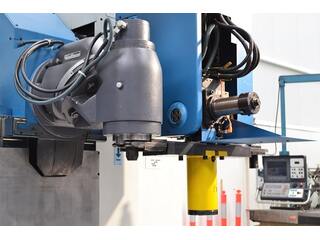

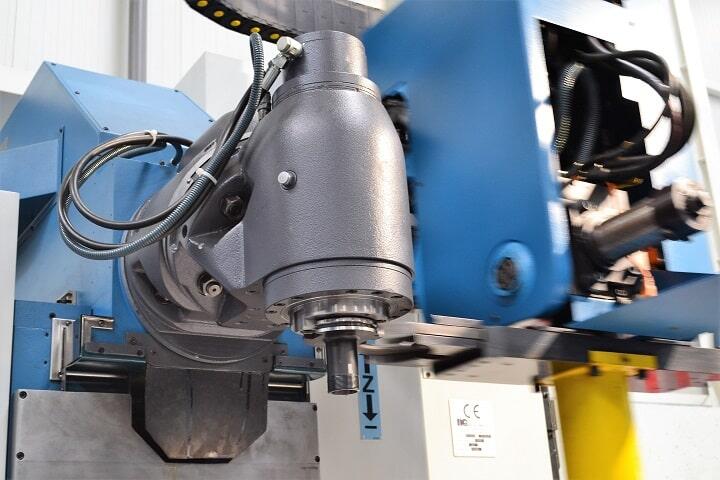

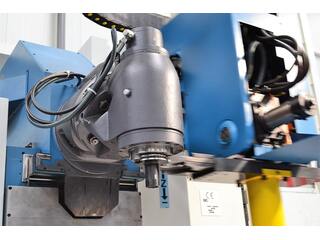

| Universalfräskopf | Universal Manual (U22) |

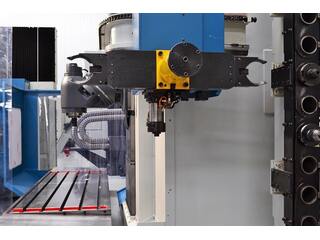

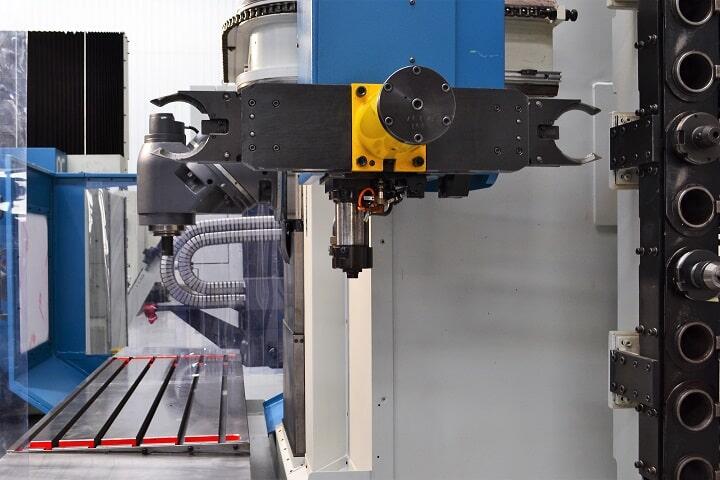

| Werkzeugwechsler | hydraulisch & automatisch |
| Werkzeugaufnahme: | ISO 50 (DIN69871) / Pull stud: DIN 69872 |
| Werkzeugplätze: | 30 |
| Tischgröße: [mm] | 2.000 x 700 |
| Anzahl T-Nuten5; 22 mm | |
| Max. Tischlast: [kg] | 3.500 |
| Maschinengewicht: [kg] | 9.000 |
| Platzbedarf (LxWxH): [m] | 5,200 x 3,250 x 2,760 |
Ausstattungsmerkmale
| Kühlmittelanlage | extern |
| Späneförderer | 2 Longitudinals: 1 frontal + 1 rear |
| Elektronisches Handrad | HR - 130 |
| Guarding | |
| Excellente Genauigkeit & Geometrie! | |
| Garantie: 6 Monate auf mechanische Teile! |

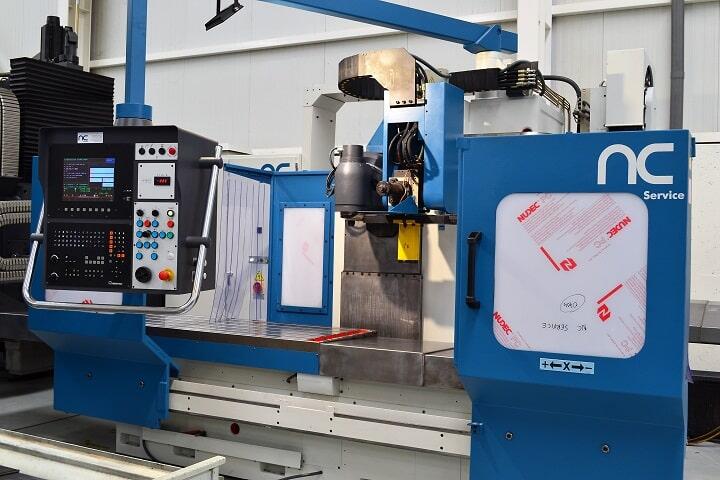

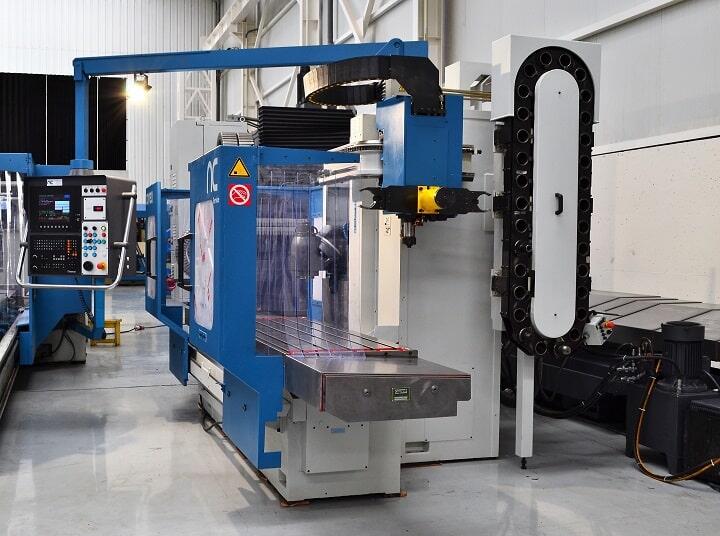

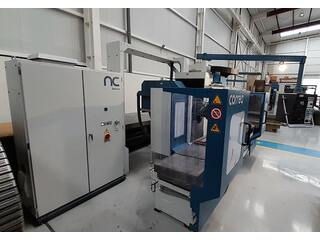

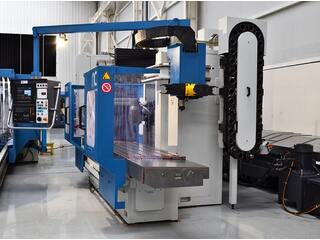

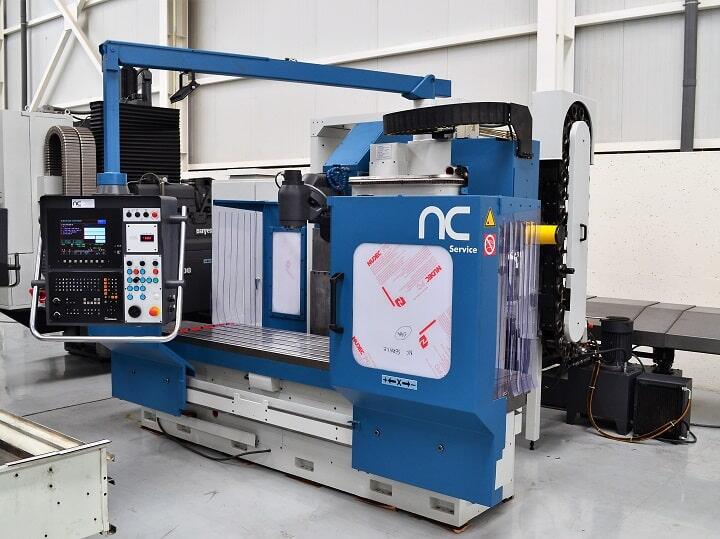

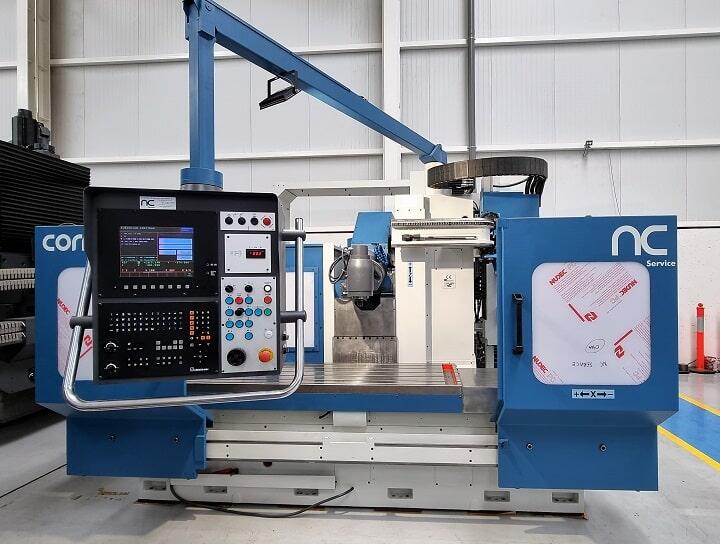

Bilder
