Druckansicht CTX beta 800 TC

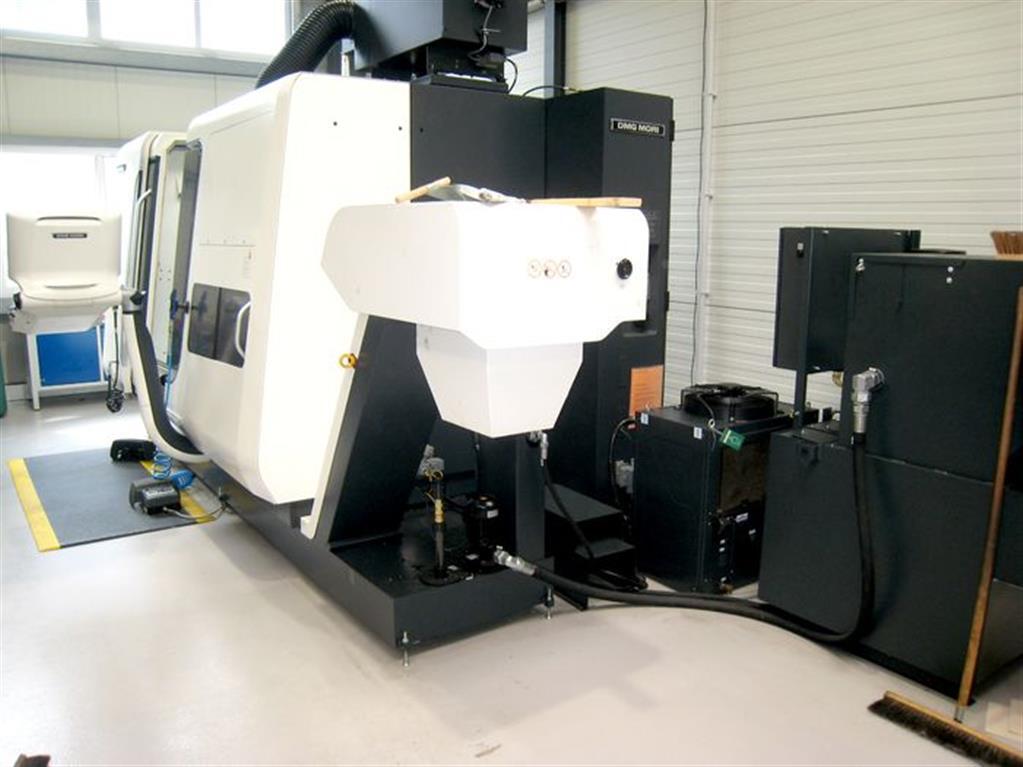

| CNC Dreh- und Fräszentrum | |

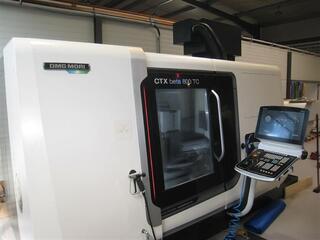

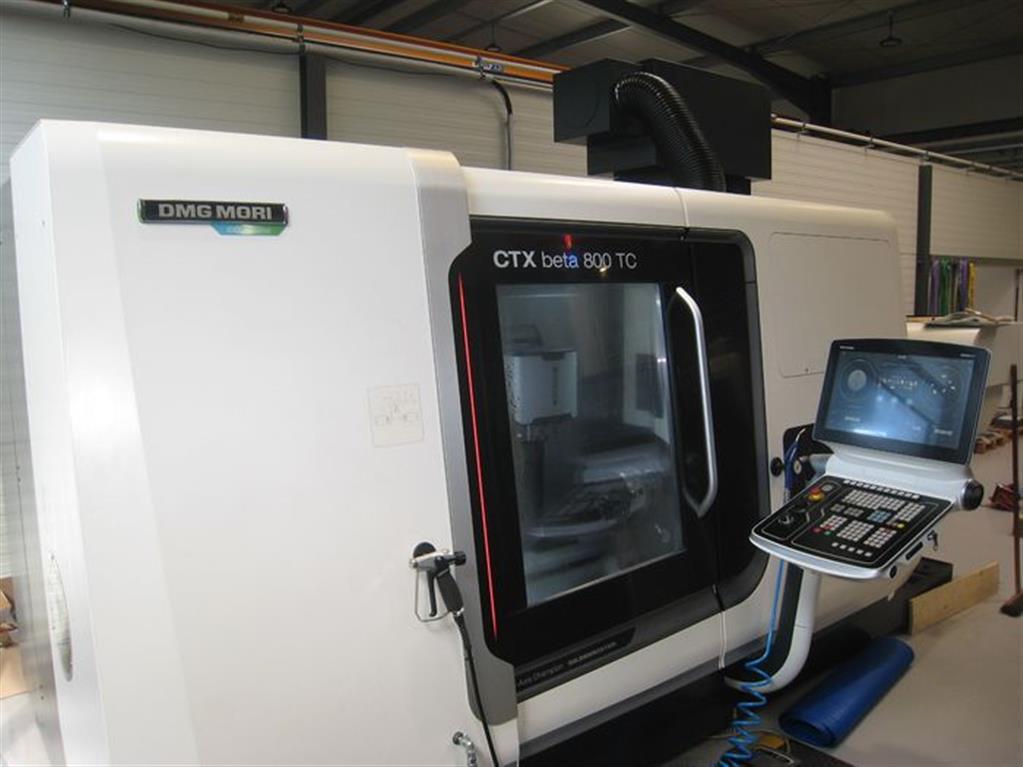

| Maschinentyp: | Dmg CTX beta 800 TC |

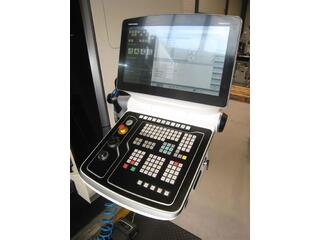

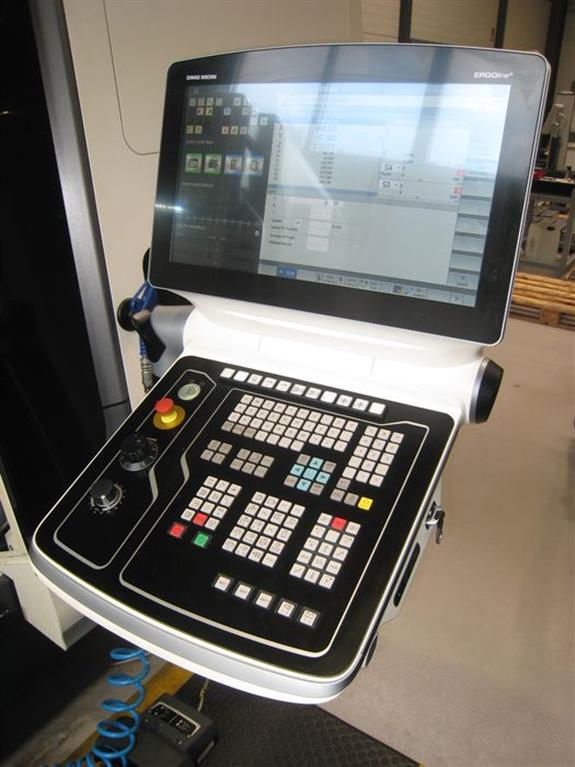

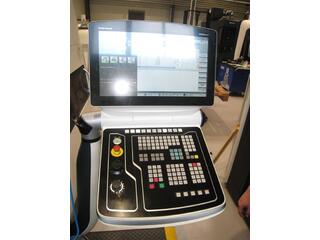

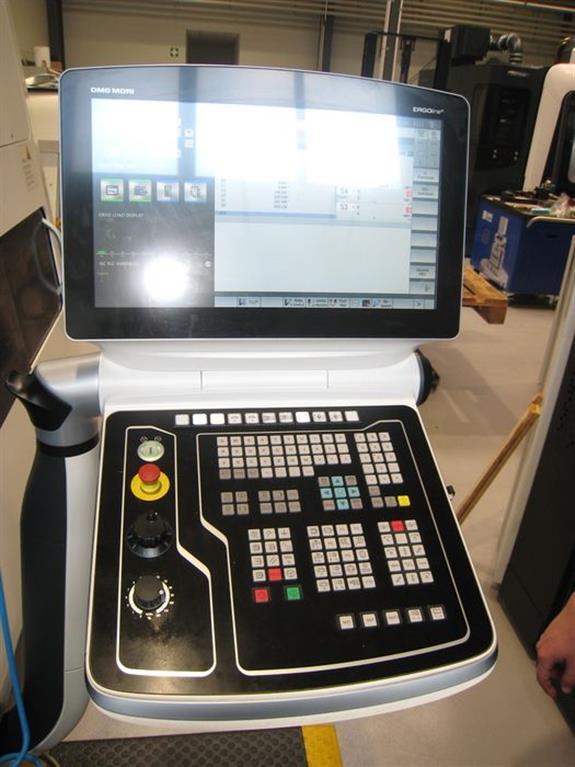

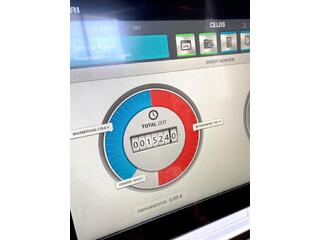

| Steuerung: | CELOS SIEMENS 840D sl shopturn |
| Baujahr: | 2021 |

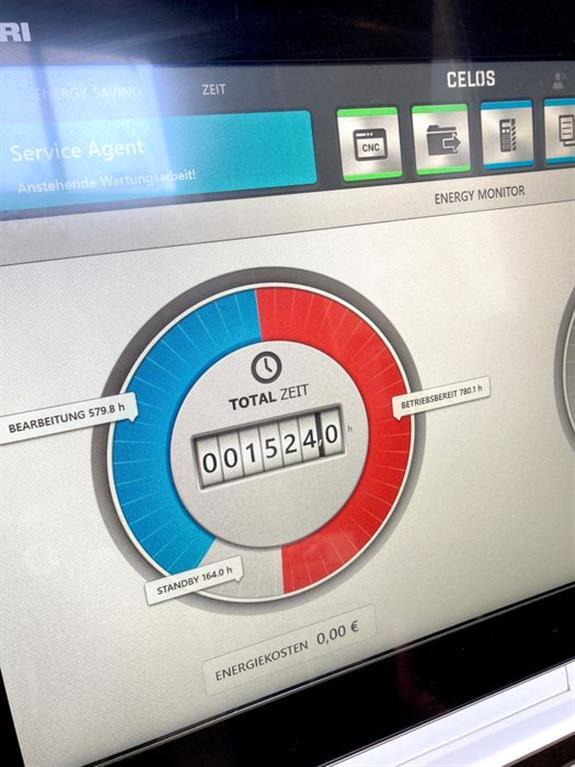

| Einschaltstunden: [h] | 1.600 neuwertig |
| Spindellaufstunden: [h] | 600 neuwertig |
| Verfügbar ab: | sofort/now |
| Id | 14891 |
Technische Daten
| Hauptspindel | ISM 76 |
| Max. Drehlänge: [mm] | 800 |
| Drehdurchmesser: [mm] | 410 |
| Max. Dreh-Ø über Bett: [mm] | 700 |
| Spindelbohrung: [mm] | 77 |
| Stangendurchlaß: [mm] | 67 |
| Futter Hauptspindel | Ø 200 - 250 mm |
| Drehzahlbereich: [1/min.] | 5.000 |
| Antriebsleistung: [kW] | 35 / 25 |
| Verfahrwege: | |
| 5 ax simultan | |
| Y-Achse: [+/- mm] | + / - 100 |
| C-Achse | |
| Gegenspindel | ISM 52 |
| Drehzahlbereich: [1/min.] | 6.000 |
| Antriebsleistung: [kW] | 27 / 20 |
| Futter Gegenspindel | Ø 200 - 250 mm |
| C-Achse | |

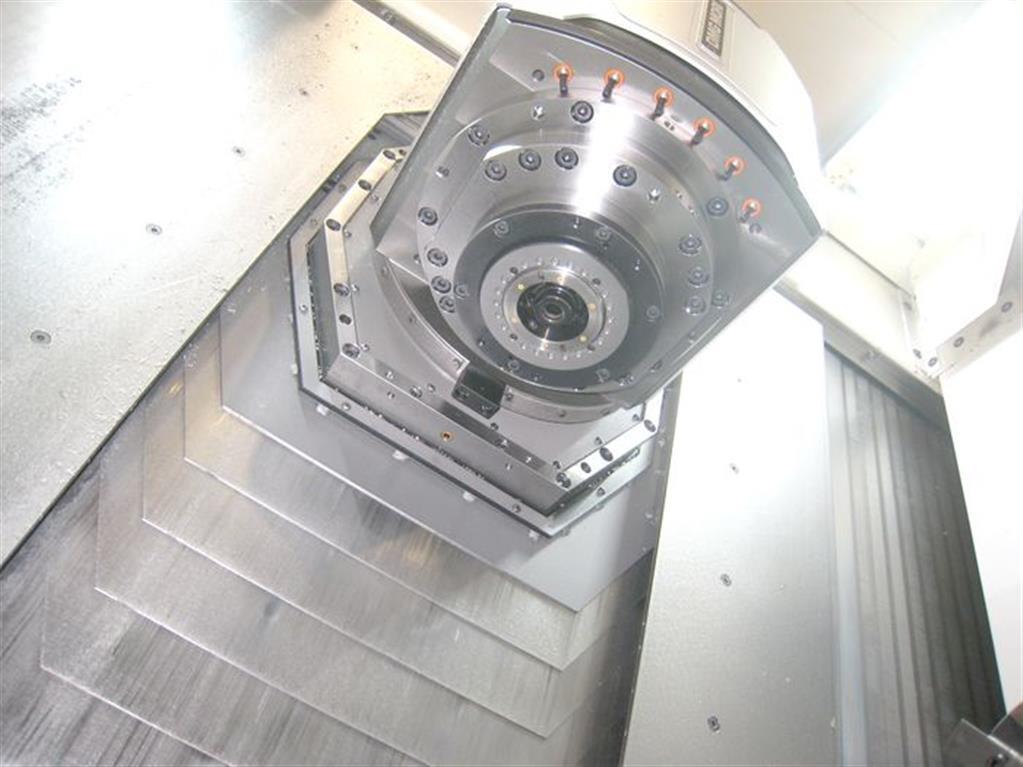

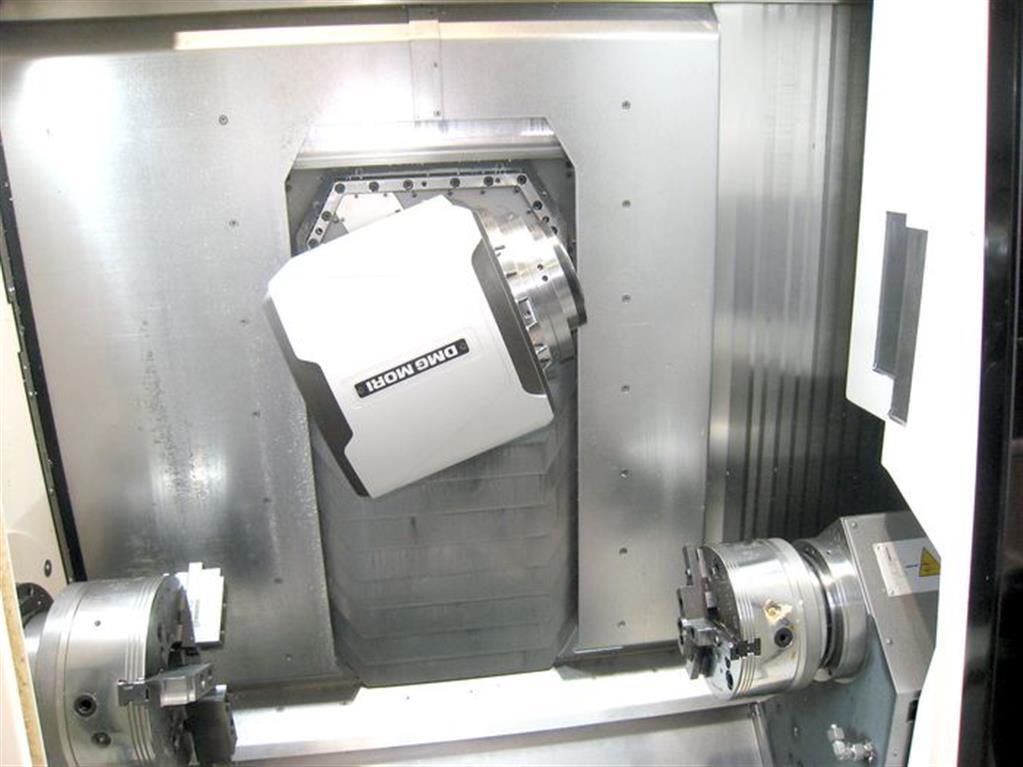

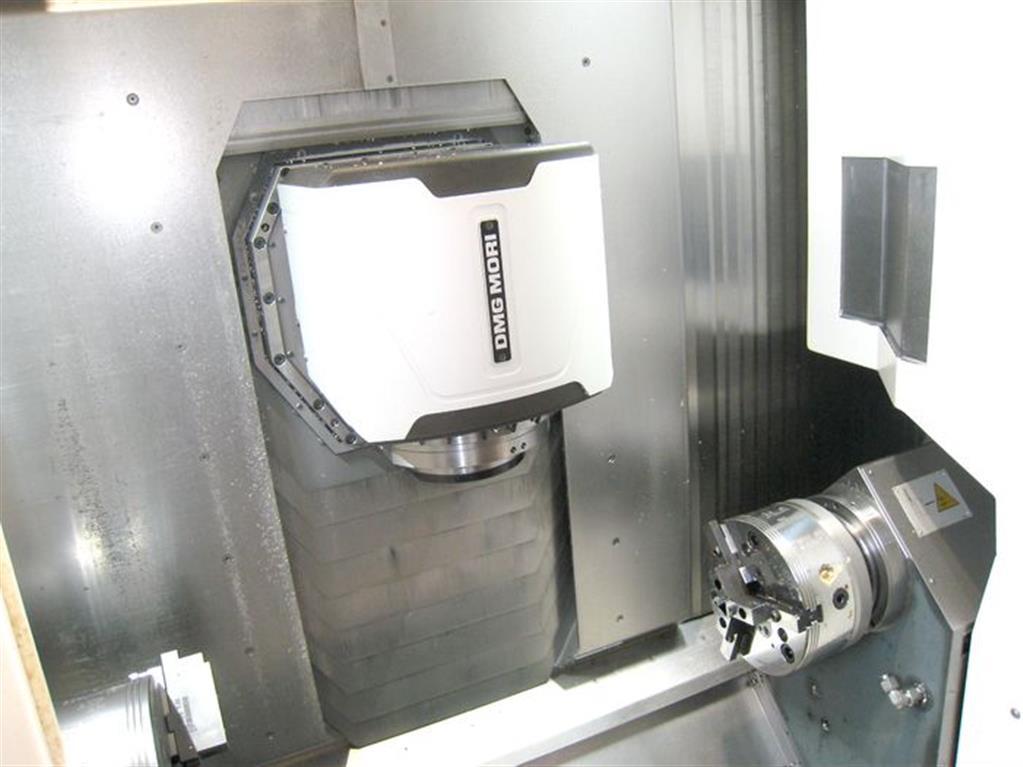

| CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
| Drehzahlbereich: [1/min.] | 12.000 |
| Antriebsleistung: [kW] | 22 / 19 |
| Werkzeugaufnahme: | HSK-63 |

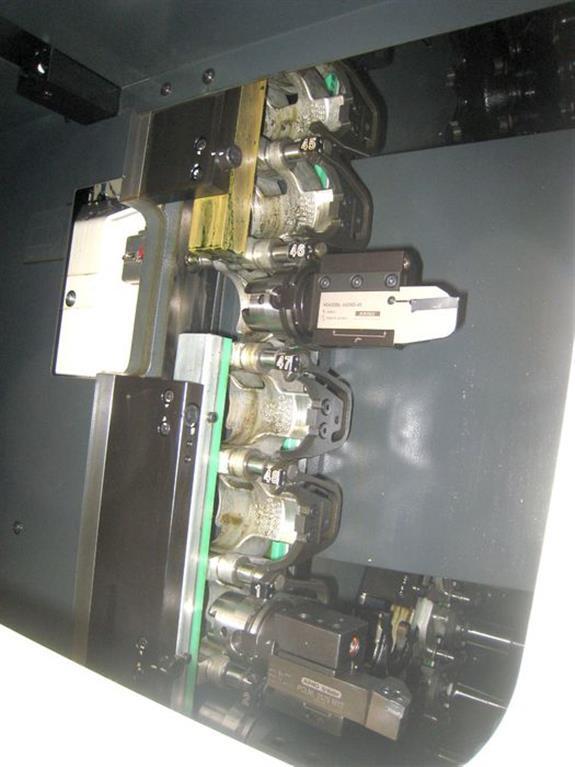

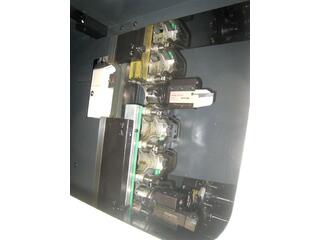

| Werkzeugplätze: | 48 |
| B-Achse | + / - 110° |
| Y-Achse: [+/- mm] | 100 |
| Maschinengewicht: [kg] | 10.000 |
| Platzbedarf (LxWxH): [m] | 6,50 x 2,68 x 2,00 |
Ausstattungsmerkmale

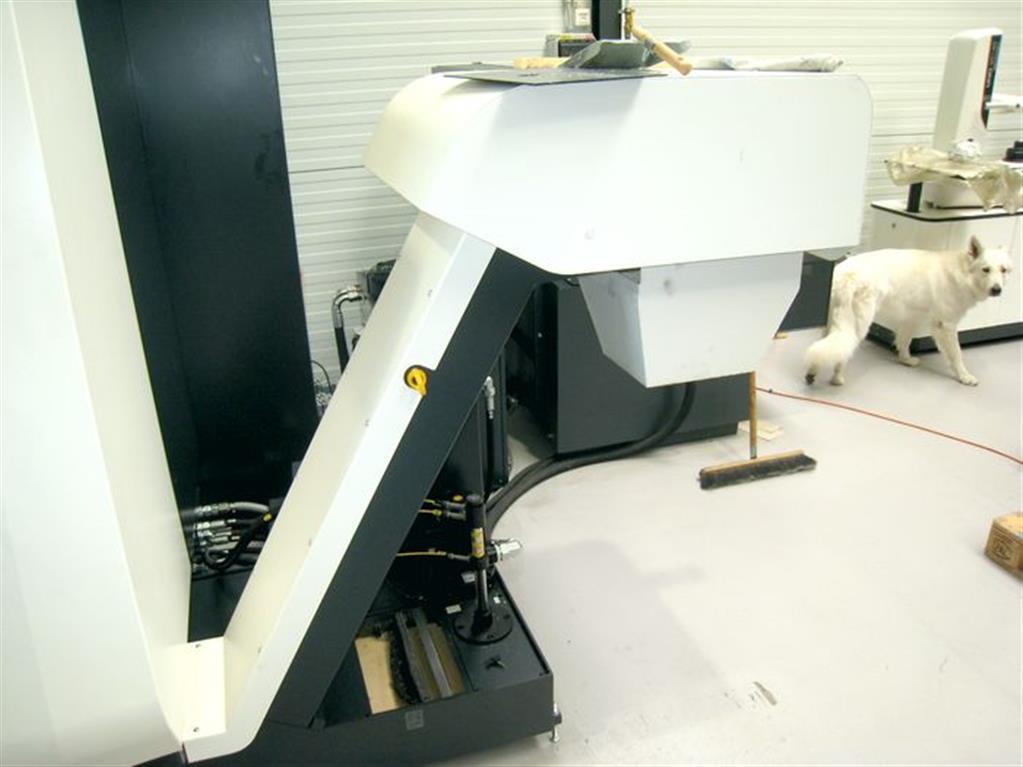

| Späneförderer | |

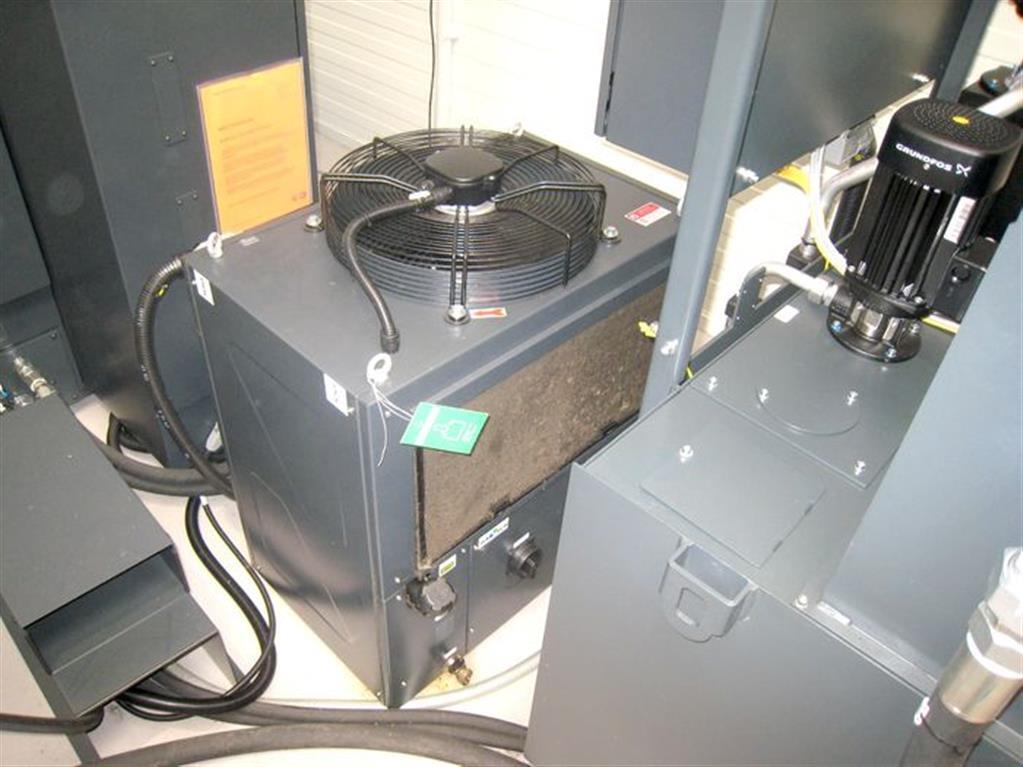

| Hochdruckpumpen | 8/20 bar |
| Bandfilter | |
| Ölnebelabsaugung | |
| Messtaster | Blum TC 62 |
| Hohlspanneinr. D=52 | |
| Differenzdruckspannung Spindeln | |

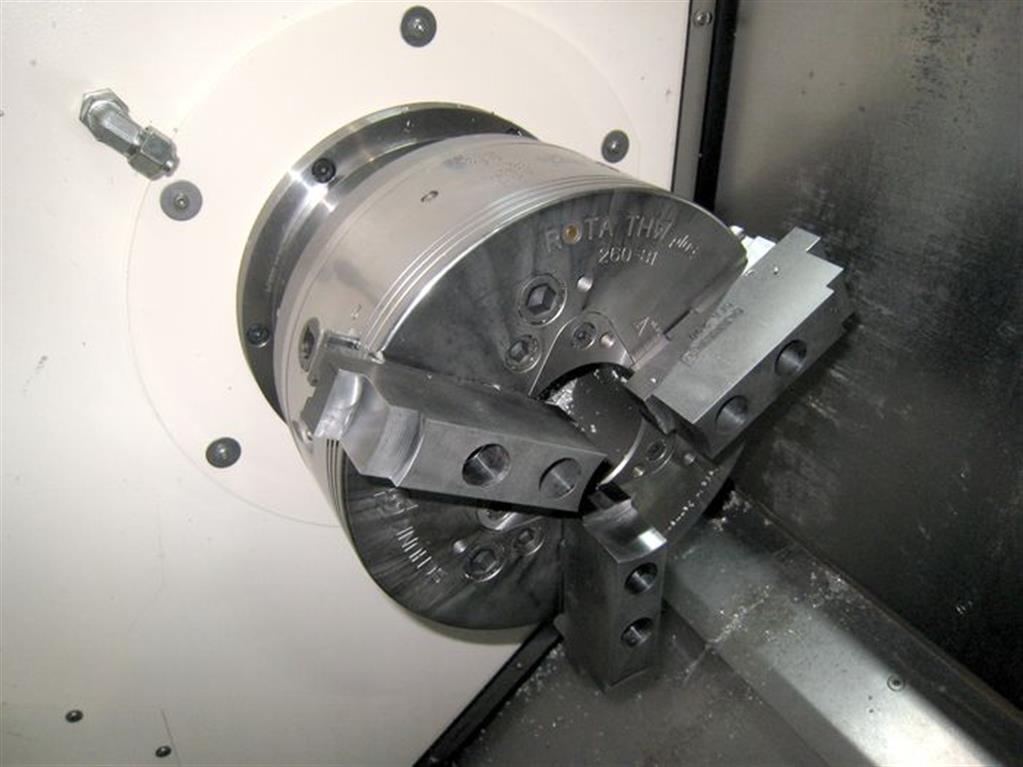

| 3-Backenfutter [mm] | SCHUNK THW Plus 260-81, |
| 3-Backenfutter [mm] | SCHUNK THW Plus 215-66, |
Bilder
