Kühlmittelanlage ChipBLASTER J-30

CHIPBLASTER CENTRABLAST
  • 30 Liter pro Minute (8 gpm)


  • Maximaldruck 83 bar (1200 psi)


  • Ideal für Werkzeugmaschinen bis zu 15 kw


  • optional 480, 900 oder 1800 Liter Tank zum Bau "kleiner" zentralisierter Systeme
Kontakt
KONTAKT Tel: +49 (0) 611 5101990 E-Mail: info@stenzel.de
  Zu Favoriten hinzufügen

Standardkonfiguration

Der ChipBLASTER J-30 wird über eine Transferpumpe gespeist, die das Kühlmittel vom Maschinensumpf der Werkzeugmaschine über den Filterbehälter bis zum eingebauten 380 Liter Rein-Tank führt. Wenn die Werkzeugmaschine Kühlmittel benötigt, pumpt die Zuführpumpe das Kühlmitel vom ChipBLASTER Tank, durch den Sicherheitsfilter, zum Einlass der Hochdruckpumpe. Das Kühlmittel wird dann durch eine Reihe von Verteiler- und Sicherheitsventilen in die Werkzeugmaschine und das Werkzeug geführt.

Maschinenanschluss

ChipBLASTER-Systeme sind für Standardsteckerkonfigurationen ausgelegt. Unsere Standardschnittstellenkabel nutzen diese Verbindungen sowohl bei der ChipBLASTER-Einheit als auch auf der Seite der Werkzeugmaschine. Wir können auch Anschlussbuchseneinsätze für den Anschluss an die Werkzeugmaschine des Kunden liefern. Zusätzlich genehmigen und liefern wir auch, gegen Aufpreis, kundenspezifische Schnittstellen, falls erforderlich.

Neue ChipBLASTER J-30


Technische Daten
Motorleistung [KW]3.75
Kühlmittelfluss (Konstante Gesamtflussmenge)30 l/min.
Druck (manuel einstellbar / Werkseinstellung)83 bar / 70 bar
Kühlmittelauslass1 x Ø12.7mm, L = 4.5 m
ZuführeinlassØ25,0 mm, L = 4.5 m
Filtration - 1 x Beutelfilter, Reinheitsgrad 5µm (Wasser) 10µm (Öl)
Integrierter Tank "Rein Tank"380 l
TanküberlaufschlauchØ51,0 mm, L = 4.5
Transferpumpe - Standardtransferpumpe mit Steigrohr
Schnittstelle - 1 x 12-pin Strom-, 1 x 24-pin Steuerungsschnittstelle

Ausstattungsmerkmale
Fehlersignal trockener Kontakt an Maschinencenter (N.O. & N.C.)
MistBLASTER- Schittstelle, Schaltschrankmontiert
automatisches Steuersignal für Transferpumpe bei min. Tankniveau

2 Jahre Garantie

Kontakt
KONTAKT Tel: +49 (0) 611 5101990 E-Mail: info@stenzel.de
  Zu Favoriten hinzufügen
ABMESSUNGEN

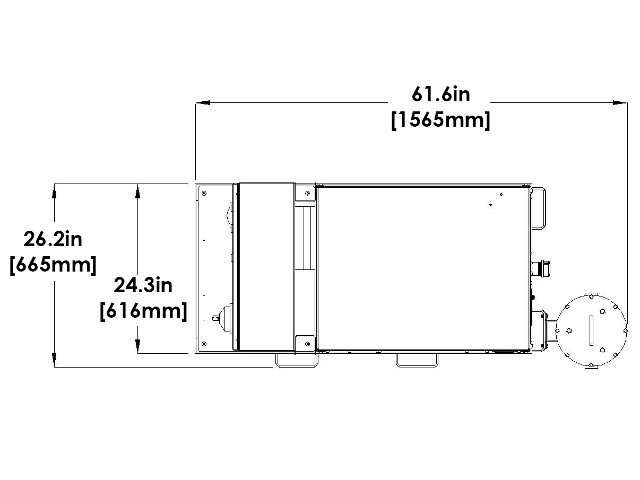

ChipBLASTER J-30-1

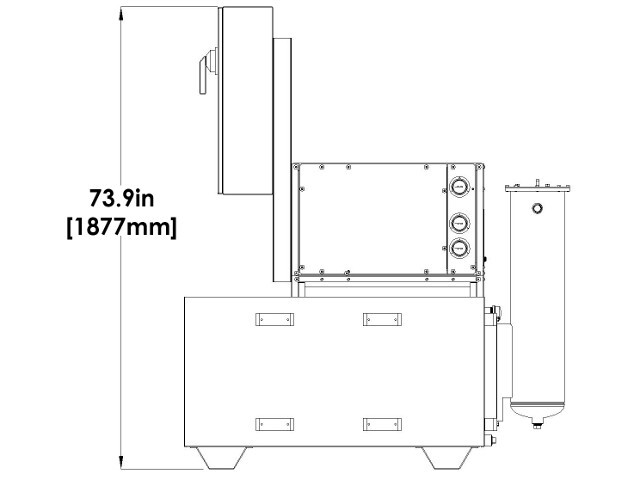

ChipBLASTER J-30-2
