CHIPBLASTER EV-60

CHIPBLASTER CENTRABLAST
  • 8 bis 60 Liter pro Minute (2 - 16 gpm)

  • Maximaldruck 100 bar (1200 psi)

  • Ideal für Werkzeugmaschinen bis zu 30 kw

  • optional 900 oder 1800 Liter Tank zum Bau "kleiner" zentralisierter Systeme
Kontakt
KONTAKT Tel: +49 (0) 611 5101990 E-Mail: info@stenzel.de
  Zu Favoriten hinzufügen

Automatisch variables Volumen

Dies ist der “Goldene Standard” für Hochdruck- Kühlsysteme! Automatisch wird immer genug Volumen gepumpt, um den gewünschten Druck aufrecht zu erhalten.

Systeme anderer Hersteller pumpen eine festgelegte Volumenmenge, die meist zu hoch oder zu niedrig ist, was die Entstehung von Schaum, Hitze, eine kurze Lebensdauer des Filters und eine kurze Kühlmittel-Lebensdauer mit sich bringt.

Mehrfache Druckoptionen

Druckoptionen können zusätzlich zum voreingestellten Druck vorprogrammiert werden, um eine gefilterte Kühlmittelversorgung mit Drücken von 20 bis 100 bar zu ermöglichen.

Standardkonfiguration

Der ChipBLASTER EV-60 wird über eine Transferpumpe (optional: CentraBLAST Pre-Filtration-Pumpe) gespeist, die das Kühlmittel vom Maschinensumpf der Werkzeugmaschine über den Filterbehälter bis zum eingebauten 480 Liter (126 gal) Tank führt. Wenn die Werkzeugmaschine Kühlmittel benötigt, pumpt die Zuführpumpe das Kühlmitel vom ChipBLASTER Tank, durch den Sicherheitsfilter, zum Einlass der Hochdruckpumpe. Das Kühlmittel wird dann durch eine Reihe von Verteiler- und Sicherheitsventilen in die Werkzeugmaschine und das Werkzeug geführt.

Maschinenanschluss

ChipBLASTER-Systeme sind für Standardsteckerkonfigurationen ausgelegt. Unsere Standardschnittstellenkabel nutzen diese Verbindungen sowohl bei der ChipBLASTER-Einheit als auch auf der Seite der Werkzeugmaschine. Wir können auch Anschlussbuchseneinsätze für den Anschluss an die Werkzeugmaschine des Kunden liefern. Zusätzlich genehmigen und liefern wir auch, gegen Aufpreis, kundenspezifische Schnittstellen, falls erforderlich.


Technische Daten
Motorleistung [KW]7.5
Kühlmittelfluss (Automatsch variable Gesamtflussmenge)60 l/min.
Druck (manuel einstellbar / Werkseinstellung)83 bar / 70 bar
Kühlmittelauslass1 x Ø12.7mm, L = 4.5 m
ZuführeinlassØ25,0 mm, L = 4.5 m
Filtration - 1 x Beutelfilter, Reinheitsgrad 5µm (Wasser) 10µm (Öl)
Sicherheitsfilter vor der Hochdruckpumpe
Integrierter Tank "Rein Tank"480 l
TanküberlaufschlauchØ51,0 mm, L = 4.5
Transferpumpe - Standardtransferpumpe mit Steigrohr
Schnittstelle - 1 x 12-pin Strom-, 1 x 24-pin Steuerungsschnittstelle

Ausstattungsmerkmale
Fehlersignal trockener Kontakt an Maschinencenter (N.O. & N.C.)
MistBLASTER- Schittstelle, Schaltschrankmontiert
automatisches Steuersignal für Transferpumpe bei min. Tankniveau
Anzeige an der Frontplatte-Filtereinlass & Filterauslass+Hochdruck

2 Jahre Garantie

Kontakt
KONTAKT Tel: +49 (0) 611 5101990 E-Mail: info@stenzel.de
  Zu Favoriten hinzufügen

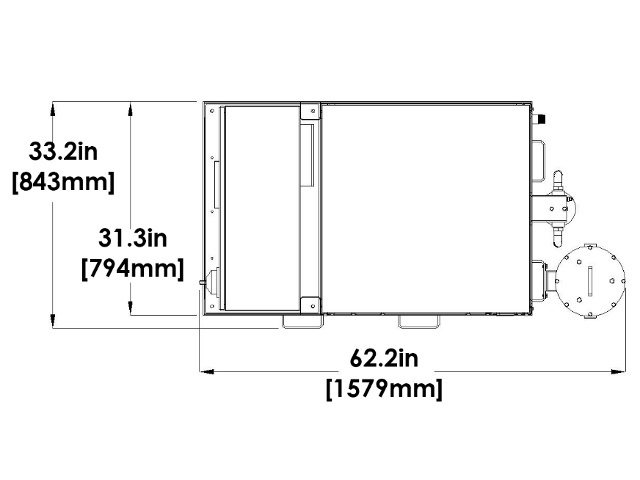

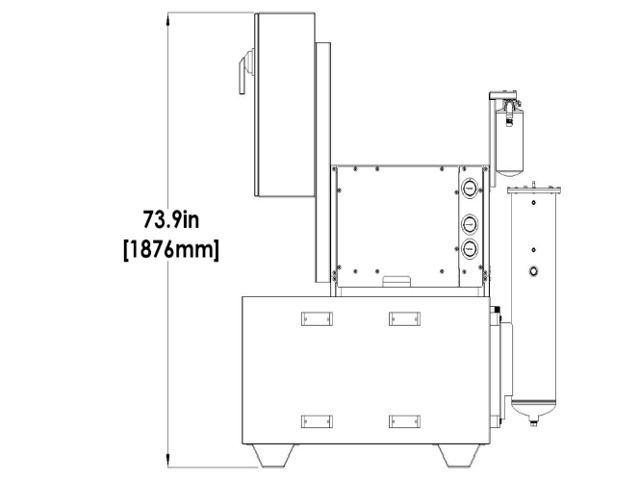

ABMESSUNGEN
